Siemens 3RW5214-1AC14 3RW52141AC14 Soft-start Moc silnika przy 400 V 7.5 kW Moc silnika przy 230 V 4 kW 200 V, 480 V Nat

Szaro-niebieski elektryczny moduł sterujący firmy Siemens, model Sirius, z wieloma zaciskami przyłączeniowymi i elementami sterującymi na przedniej płaszczyźnie.

Zdjęcie poglądowe

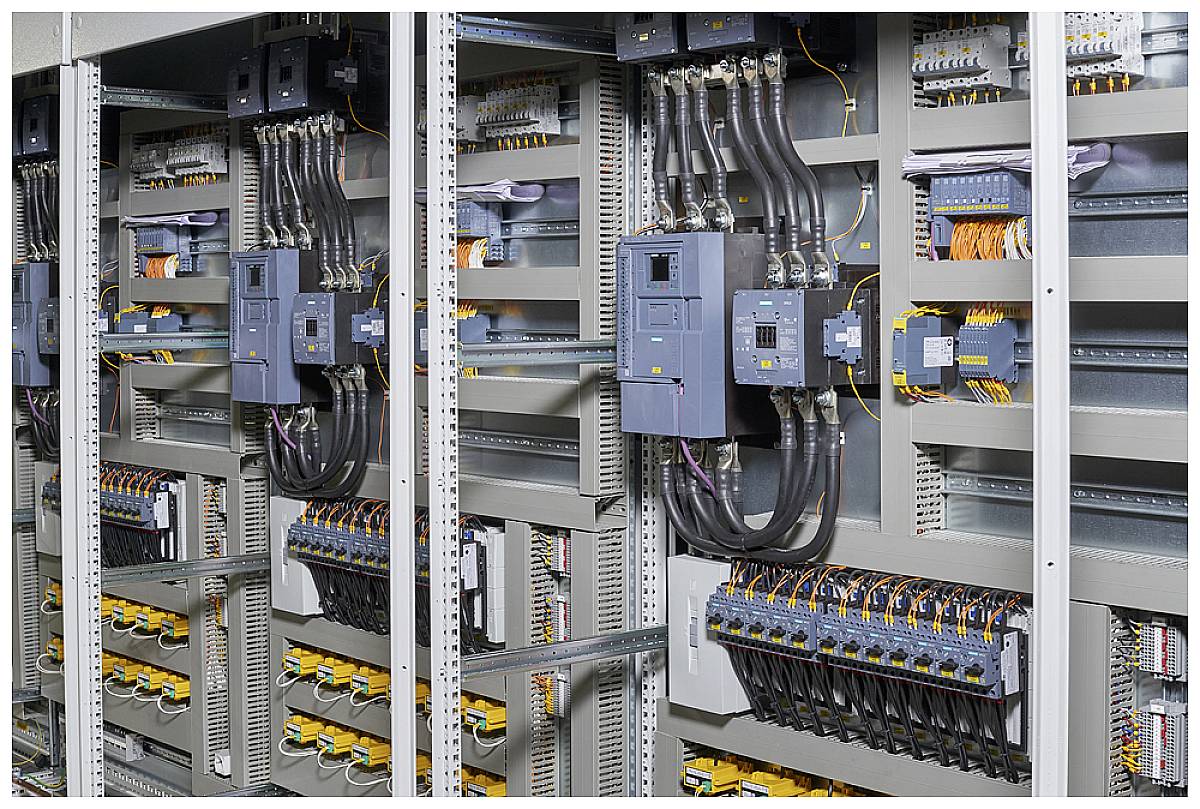

Seria otwartych rozdzielni elektrycznych z kompleksowym okablowaniem i przełącznikami zainstalowanymi w pomieszczeniu technicznym.

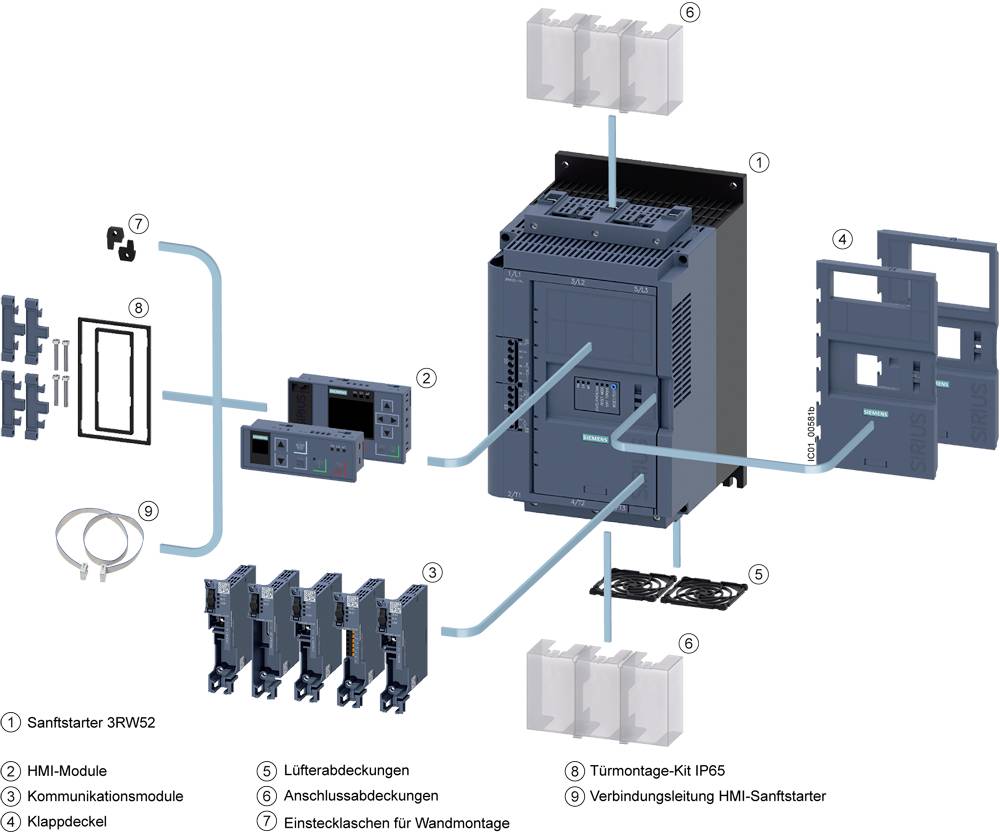

Rysunek rozstrzelony rozrusznika soft startera 3RW52 przedstawia różne komponenty, takie jak moduły HMI, osłony wentylatora oraz akcesoria montażowe.

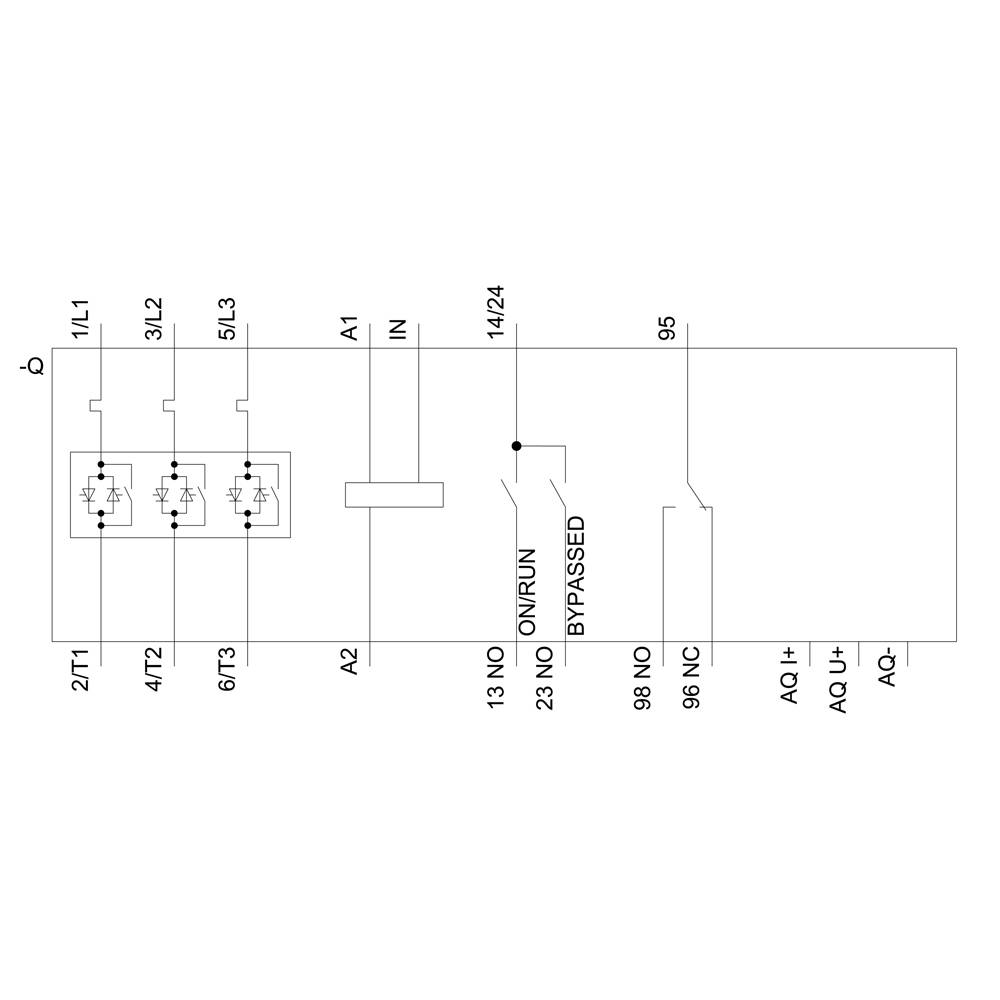

Schemat elektryczny ze złączami wejściowymi i wyjściowymi. Po lewej stronie zaznaczone są styki: 1L1, 3L2, 5L3. Po prawej stronie oznaczenia złączy: AQ+, AQU+, AQ-, AQ.

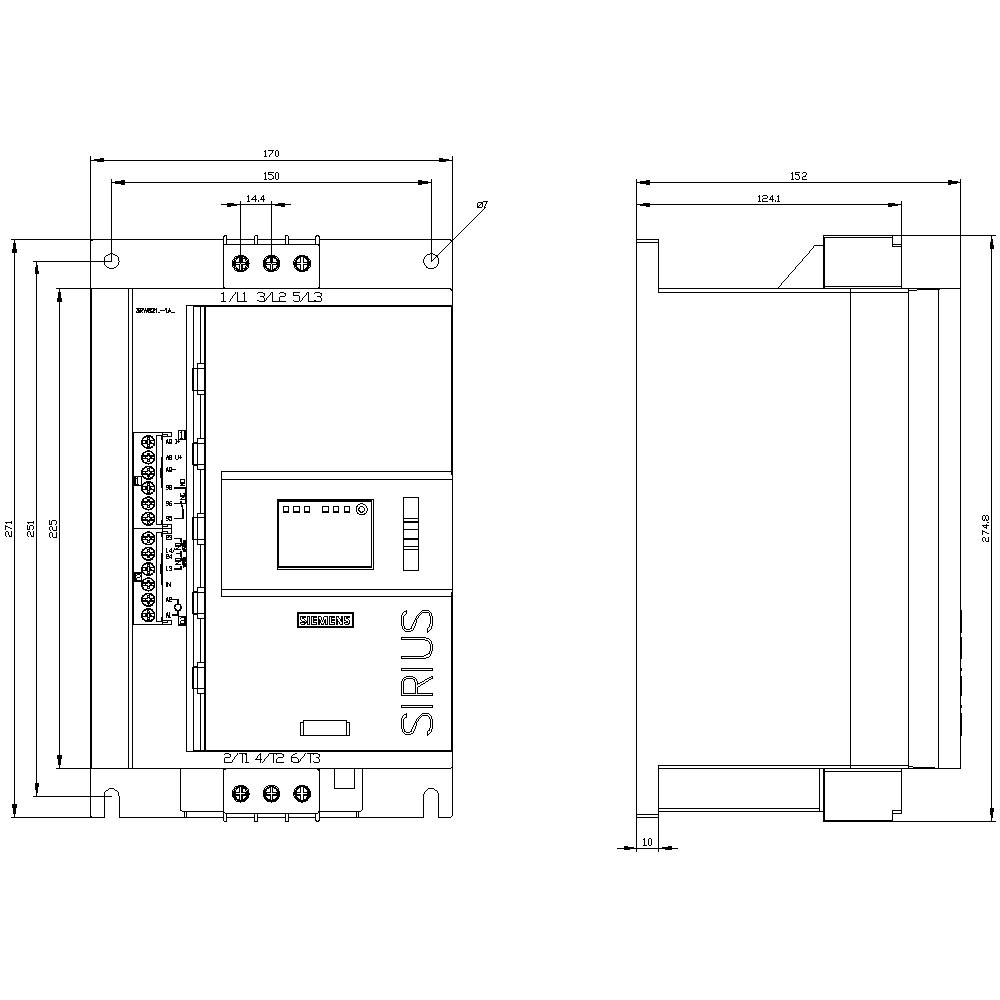

Rysunek techniczny urządzenia SIRIUS z dokładnymi wymiarami i szczegółami podłączenia, widok z przodu i z boku.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 19.10

Liczba

Sztuki

Suma (3421,95 zł / Sztuka)

3421,95 zł

4209,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 455,28 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Częstotliwość pracy: 50/60 Hz
Rodzaj mocowania: mocowanie śrubowe
Napięcie udarowe wytrzymywane: 6 kV
Rodzaj ochrony: IP20
Napięcie izolacji: 600 V
Liczba wejść cyfrowych: 1
Konstrukcja wyjść cyfrowych: 2 styki NO / 1 styk przełączny (CO)

Napięcie silnika: 200-480 V

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 18 A

Moc silnika przy 230 V: 4 kW

Moc silnika przy 400 V: 7.5 kW

Napięcie znamionowe: 200 V
480 V

Numer katalogowy producenta: 3RW52141AC14

Natężenie znamionowe: 18 A

Natężenie znamionowe - zaokrąglone: 18 A

Model katalogowy producenta: 3RW5214-1AC14

Wymiary: (S x W x G) 170 x 275 x 152 mm

Połączenie komponentów: śrubowe

Szerokość produktu: 170 mm

Wysokość produktu: 275 mm

Głębokość produktu: 152 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

UKCA: nie dotyczy

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Moc silnika przy 400 V

Moc silnika przy 230 V

Napięcie znamionowe

Siemens "delete" Soft-start Moc silnika przy 400 V 1.1 kW Moc silnika przy 230 V 0.55 kW 200 V, 400 V Natężenie znamionowe 3 A

Numer produktu2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Soft-start Moc silnika przy 400 V 11 kW Moc silnika przy 230 V 5.5 kW 200 V, 480 V Natężenie znamionowe 25 A

Numer produktu2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Soft-start Moc silnika przy 400 V 18.5 kW Moc silnika przy 230 V 11 kW 200 V, 480 V Natężenie znamionowe 38 A

Numer produktu2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262697

143 A

75 kW

37 kW

200 V600 V

Do pobrania

Karta katalogowa

Karta katalogowa 2864288 Siemens 3RW5214-1AC14 3RW52141AC14 Soft-start Moc silnika przy 400 V 7.5 kW Moc silnika przy 230 V 4 kW 200 V, 480 V Nat

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864288 Siemens 3RW5214-1AC14 3RW52141AC14 Soft-start Moc silnika przy 400 V 7.5 kW Moc silnika przy 230 V 4 kW 200 V, 480 V Nat

Opis

Softstarter SIRIUS 200-480 V 18 A, 110-250 V AC Zaciski śrubowe Wyjście analogowe SIRIUS 3RW52 Ogólna wydajność Softstarter do prostych zastosowań do płynnego uruchamiania i zatrzymywania trójfazowych silników asynchronicznych.
bezstopniowy rozruch, redukcja skoków prądowych, unikanie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego napędu, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przetwornicami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany by-pass zapewnia bardzo zwartą konstrukcję, oszczędza energię i zapewnia mniejsze nagrzewanie szafy sterowniczej. Inteligentne funkcje monitorowania chronią softstarter przed przegrzaniem, a silnik przed przeciążeniem. Ponadto można ograniczyć prąd podczas uruchamiania do regulowanej wartości maksymalnej. Dzięki sterowaniu 3-fazowemu szczególnie nadaje się do dużych mocy wyjściowych silników i obwodów pierwiastków 3. Innowacyjna funkcja Soft-Torque zapewnia łagodne uruchamianie silnika. Zintegrowany zdalny reset umożliwia szybkie i łatwe zdalne naprawianie usterek. Aprobaty na całym świecie (np. IEC i UL/CSA).
Softstarty 3RW52 General Performance są dostępne dla sieci do 600 V w zakresie mocy do 560 kW z napięciem sterowania 24 V lub 110-250 V i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dostępne są różne warianty urządzeń do wyjścia analogowego i termistorowego zabezpieczenia silnika.
Opcjonalne wtykowe moduły komunikacyjne umożliwiają połączenie przez PROFINET, PROFIBUS i Modbus TCP. Dostępne są różne moduły HMI do montażu w urządzeniu lub drzwiach szafy sterowniczej.
Softstart SIRIUS 3RW5 — tak elastyczny, jak Twoje zadanie.
