Name: Siemens 3TG1001-1AG2 Stycznik do silnika 3 NO, 1 NC 4 kW styk pomocniczy Pasuje do przekaźników marki: Siemens 10 szt.
Brand: Siemens
SKU: 2863685
Availability: BackOrder

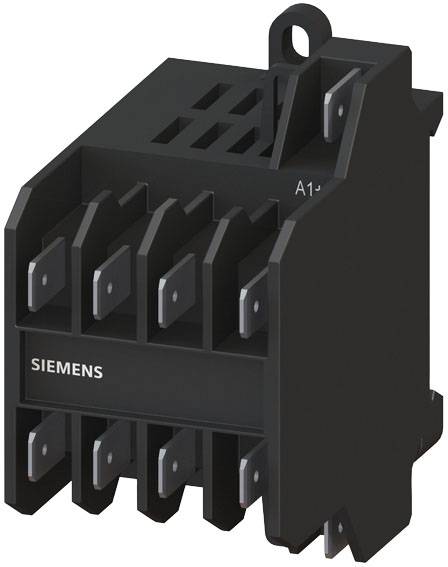

Czarny elektryczny styk Siemensa z wieloma zaciskami przyłączeniowymi i oznaczeniem 'A1+'. Złącze urządzenia do sterowania.

Elektryczny rozdzielnik elektryczny z różnymi komponentami, okablowaniem i przełącznikami. W górnym prawym rogu świeci się trójkolorowa wieża sygnalizacyjna.

Schemat elektryczny urządzenia elektrycznego z zaciskami A1, A2, L1, L2, L3, T1, T2, T3, 21 i 22; przedstawiający obwody elektryczne i połączenia.

Schemat elektrycznego komponentu o wymiarach: szerokość 36 mm, wysokość 62 mm, głębokość 58,7 mm. Prezentuje szczegóły techniczne.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Stycznik do silnika

Ilość pinów

4 styki

Moc

4 kW

Połączenie komponentów

złącze płaskie

Model katalogowy producenta

3TG1001-1AG2

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w wt. 17.11

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (135,90 zł / Sztuka)

1459,00 zł

-7 %

1359,00 zł

1104,88 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba kontaktów zwiernych / dla kontaktów głównych: 3
Liczba styków rozwiernych / dla styków pomocniczych: 1
Prąd roboczy przy AC-1 / przy 400 V: 16 A
Prąd roboczy przy AC-3 / przy 400 V: 8,4 A
Instalacja seryjna: tak

Rodzaj produktu: Stycznik do silnika

Model katalogowy producenta: 3TG1001-1AG2

Ilość pinów: 4 styki

Rodzaj styku: 3 NO
1 NC

Rodzaj styku pomocnicznego: 1 NC

Napięcie sterowania (min.): 110 V/AC

Napięcie sterowania (max.): 110 V/AC

Zakres napięcia sterującego: 110 - 110 V/AC

Maksymalne napięcie przełączania: 400 V/AC

Maksymalne natężenie ciągłe: 16 A

: 4 kW

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: przykręcany
mocowany
szyna

Połączenie komponentów: złącze płaskie

: IP00

Minimalna temperatura: -25 °C

Maksymalna temperatura: +55 °C

Szerokość produktu: 36 mm

Wysokość produktu: 62 mm

Głębokość produktu: 61 mm

Wymiary: (S x W x G) 36 x 62 x 61 mm

Zawartość: 10 szt.

Zgodne z RoHS: Tak

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2863685 Siemens 3TG1001-1AG2 Stycznik do silnika 3 NO, 1 NC 4 kW styk pomocniczy Pasuje do przekaźników marki: Siemens 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863685 Siemens 3TG1001-1AG2 Stycznik do silnika 3 NO, 1 NC 4 kW styk pomocniczy Pasuje do przekaźników marki: Siemens 10 szt.

Opis

Przekaźnik mocy, AC-3e/AC-3, 8,4 A, 4 kW / 400 V, 3-biegunowy, AC 110 V, 45-450 Hz, styki pomocnicze: 1 NC, przyłącze płaskie 6,3 x 0,8 mm SIRIUS 3TG10 miniaturowy stycznik do przełączanie sygnałów sterujących w obwodzie sterowania, np. dla urządzeń AGD, podnośników lub w obszarze instalacji.
Małe styczniki 3TG10 charakteryzują się wąską szerokością całkowitą. Pracują bezgłośnie, mają wbudowany styk pomocniczy i mogą być instalowane w dowolnej pozycji.
Miniaturowe styczniki 3TG10 są dostępne z zasilaniem AC lub DC, dla różnych prądów roboczych, z 4 stykami NO lub 3 stykami NO i jednym stykiem NC oraz są dostępne z zaciskami śrubowymi lub płaskimi.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
