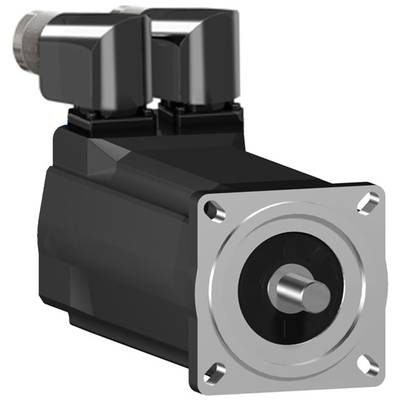

Silnik serwo Schneider Electric SH30703P11A2100

Serwomotor Lexium SH3. Seria serwomotorów prądu przemiennego SH3 charakteryzuje się niską bezwładnością wirnika, co umożliwia wysokie przyspieszenie w zastosowaniach dynamicznych. Dzięki technologii uzwojenia w kompaktowej konstrukcji występuje większa gęstość mocy. Serwo to ma nominalny ciągły moment obrotowy w stanie spoczynku 3,1 Nm i osiąga szczytowy moment obrotowy 11,3 Nm. Jego nominalna prędkość obrotowa wynosi do 7200 obr./min w zależności od napięcia zasilania. Daje to zależną od napięcia moc znamionową do 1550 W. Wbudowany enkoder jest zaprojektowany jako jednoobrotowy SinCos Hiperface ze 128 okresami/obrót (128x1024). Podłączenie elektryczne odbywa się za pomocą 2 złączy M23, kątowych pod kątem 90° i obrotowych. Kołnierz silnika ma 70 mm do mocowania. Wał napędowy ma średnicę 14 mm. Końcówka wału posiada wpust piórowy i odpowiada klasie ochrony IP65. Obudowa silnika posiada stopień ochrony IP65. Nie ma hamulca trzymającego. Do obsługi silnika synchronicznego zalecane są serwowzmacniacze z serii Lexium Lexium 52 i Lexium 62.
