Name: Sonda pomiarowa PTR 1007-D-0.7N-AU-0.5
Brand: PTR Hartmann
SKU: 736968
Availability: SoldOut

Długi, gładki pręt drewniany, jednolity w kolorze, pozbawiony widocznych oznaczeń lub ozdób.

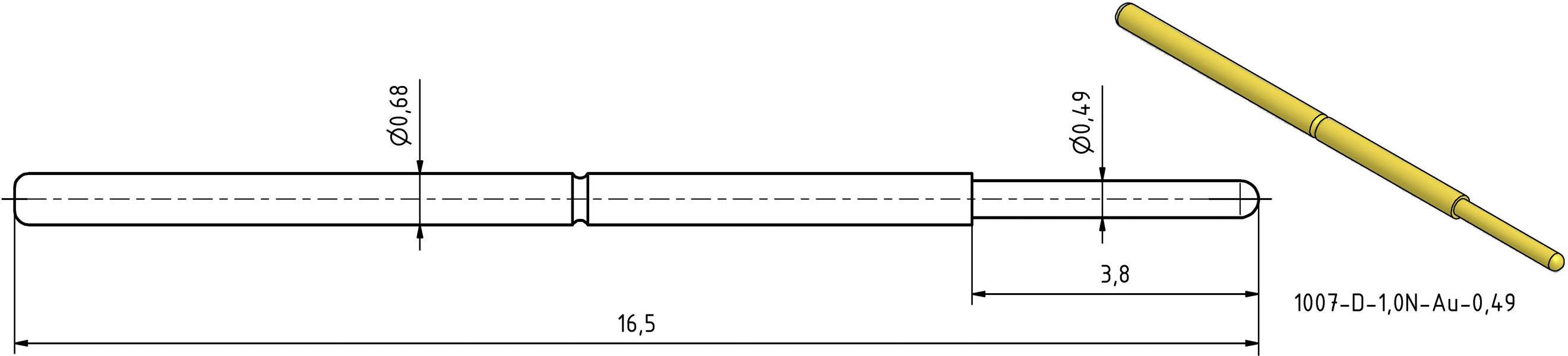

Rysunek techniczny złącza. Po lewej: widok z boku z wymiarami (Ø 0,68, 16,5, 3,8, Ø 0,9). Po prawej u góry: widok pod kątem.

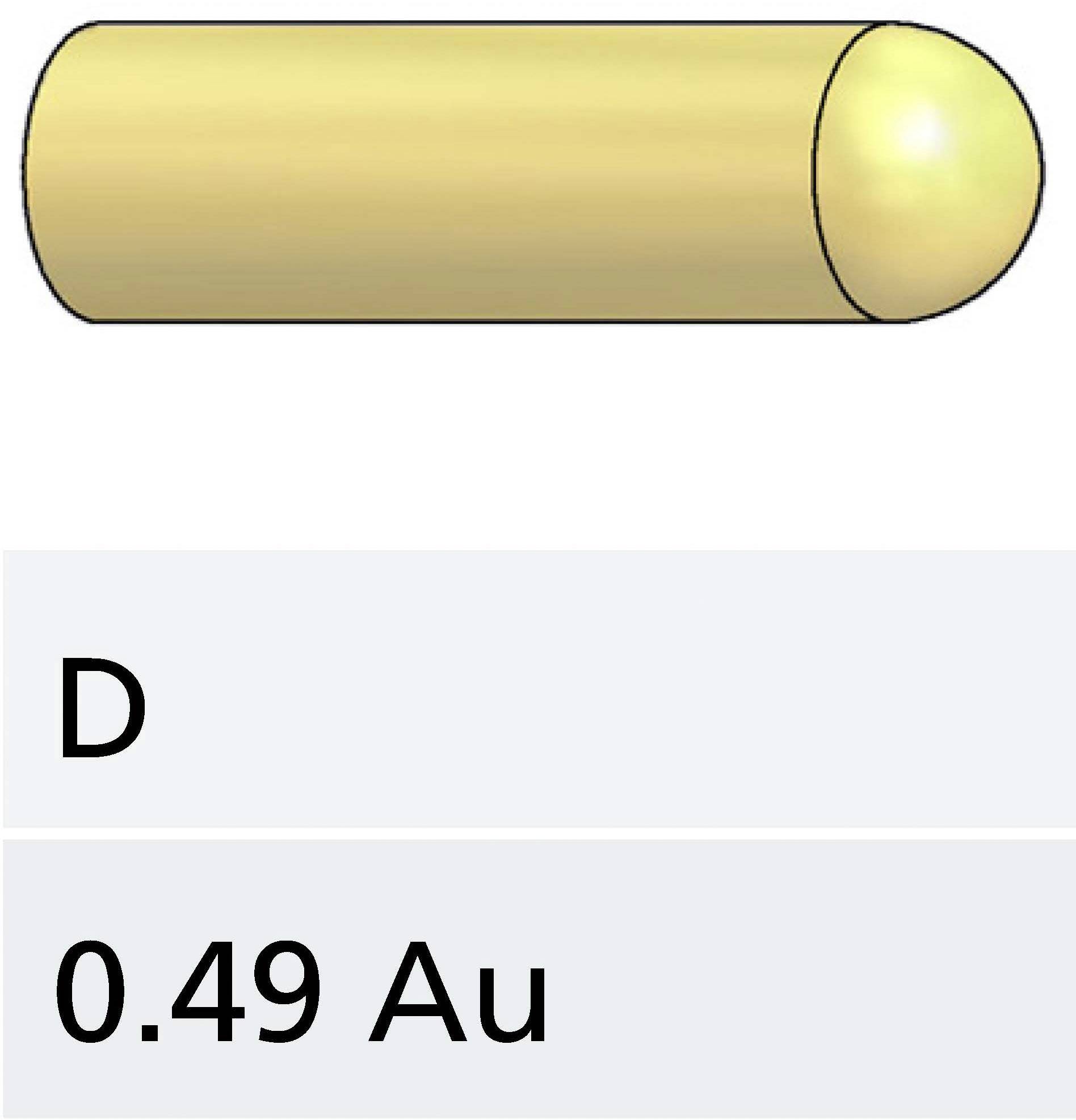

Cylindryczny złoty piórek, litera 'D' poniżej, następnie '0,49 Au', wskazuje na informację elementarną lub chemiczną.

1/3

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (18,59 zł / Sztuka)

18,59 zł

15,11 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rezystancja objętościowa: ≤30 mΩ

Rodzaj produktu: Pin męski precyzyjny

Kształt głowicy: D

Długość pinu: 16.5 mm

Natężenie znamionowe: 1 A

Natężenie znamionowe - zaokrąglone: 1 A

Siła sprężyny: 0.7 N

Ugięcie sprężyny: 2.8 mm

Wymiary siatki: 1.27 mm

Zgodne z RoHS: Tak

Średnica pina: 0.68 mm

Model katalogowy producenta: 1007-D-0.7N-AU-0.5

Wykańczanie: złoto

Do pobrania

Karta katalogowa

Karta katalogowa 736968 Sonda pomiarowa PTR 1007-D-0.7N-AU-0.5

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 736968 Sonda pomiarowa PTR 1007-D-0.7N-AU-0.5

Informacje

Informacje 736968 Sonda pomiarowa PTR 1007-D-0.7N-AU-0.5

Opis

Podwójna sonda pomiarowa z zaciskami sprężynowymi do kontroli podzespołów i płytek drukowanych. Składa się z obudowy prowadzącej z wtykiem sprężynowym, wyposażonym w głowicę pomiarową. Osobno zamawianą tulejkę montuje się na płytce obwodu drukowanego lub płytce pleksiglas, w którą wtyka się sondę pomiarową. Umożliwia to łatwą wymianę sondy.
