Name: Sonda pomiarowa PTR 1040-A-1.5N-NI-4.0
Brand: PTR Hartmann
SKU: 737057
Availability: SoldOut

Metalowe narzędzie z cylindryczną, srebrną głowicą i złotym uchwytem, prawdopodobnie narzędzie specjalistyczne.

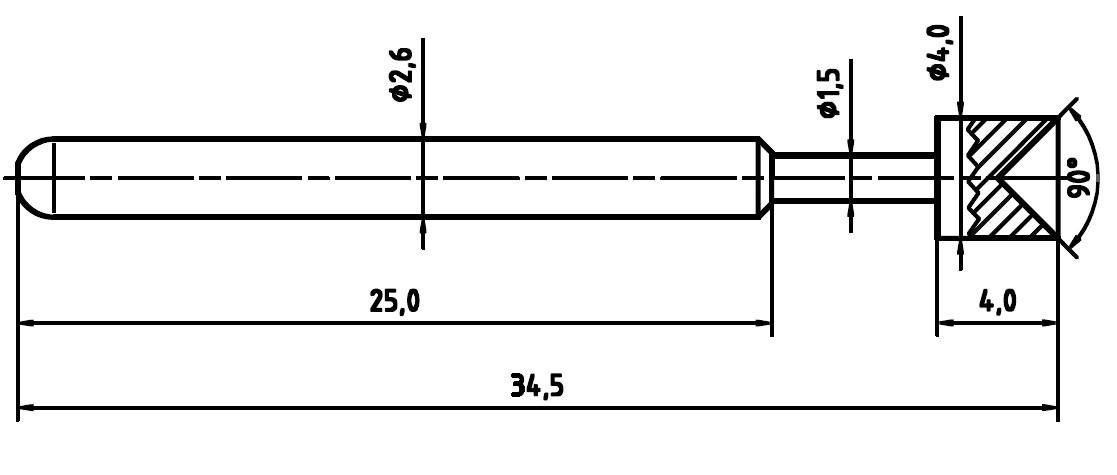

Rysunek techniczny śruby z wymiarami: długość 34,5, wysokość główki 4 mm, zagięcie pod kątem 90 stopni. Średnica zmienna: od 2,6 do 4,0 mm.

Schematyczny rysunek cylindrycznego sworznia z punktem na powierzchni czołowej, z literą 'A' obok.

1/3

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (6,45 zł / Sztuka)

6,45 zł

5,24 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rezystancja objętościowa: ≤30 mΩ

Rodzaj produktu: Pin męski precyzyjny

Kształt głowicy: A

Długość pinu: 34.5 mm

Natężenie znamionowe: 5 A

Natężenie znamionowe - zaokrąglone: 5 A

Siła sprężyny: 1.5 N

Ugięcie sprężyny: 5.5 mm

Wymiary siatki: 4 mm

Zgodne z RoHS: Tak

Średnica pina: 2.6 mm

Model katalogowy producenta: 1040-A-1.5N-NI-4.0

Wykańczanie: nikiel

Rezystancja styku: ≤30 mΩ

Natężenie znamionowe: 5 A

Długość kołka: 34.5 mm

Do pobrania

Karta katalogowa

Karta katalogowa 737057 Sonda pomiarowa PTR 1040-A-1.5N-NI-4.0

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 737057 Sonda pomiarowa PTR 1040-A-1.5N-NI-4.0

Opis

Podwójna sonda pomiarowa z zaciskami sprężynowymi do kontroli podzespołów i płytek drukowanych. Składa się z obudowy prowadzącej z wtykiem sprężynowym, wyposażonym w głowicę pomiarową. Osobno zamawianą tulejkę montuje się na płytce obwodu drukowanego lub płytce pleksiglas, w którą wtyka się sondę pomiarową. Umożliwia to łatwą wymianę sondy.
