Sonda VOLTCRAFT izolowana, prosta PP-420
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
58,53 zł
3
6% = 3,24 zł
55,29 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (58,53 zł / Sztuka)
65,85 zł
-11 %
58,53 zł
71,99 zł
z VAT (klient indywidualny)
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Sonda VOLTCRAFT PP-420 200 MHz 10:1 10 MΩ 14,5 - 17,5 pF 600 V 1,3 m
- Tłumienie: 1:10
- Rezystancja wejściowa: 1 MΩ:10 MΩ
- Pojemność wejściowa: 1X: 85 pF – 115 pF, 10X: 14,5 pF – 17,5 pF
- Szerokość pasma systemu: 1X: 6 MHz, 10X: 200 MHz
- Zakres kompensacji: 10X: 5 pF – 30 pF
- Maksymalne napięcie wejściowe robocze: 1X: ≤ 200 V szczytowe, 10X: ≤ 600 V szczytowe
- Bezpieczeństwo: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC
Dane techniczne
- Rodzaj produktu
Sonda
- Pasmo przenoszenia
200 MHz
- Dzielnik
1:1
10:1
- Napięcie znamionowe
600 V
- Pojemność wejściowa
17.5 pF
fabryczna (bez certyfikatu)
- Waga
55 g
- Długość kabla
1.3 m
- Kategoria pomiarowa
CAT II 600 V
- Funkcje wtyczki
izolowana
prosta
- Opakowanie bez plastiku
Opakowania bez tworzyw sztucznych
Do pobrania
Karta katalogowa
Karta katalogowa 3804134 Sonda VOLTCRAFT izolowana, prosta PP-420
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3804134 Sonda VOLTCRAFT izolowana, prosta PP-420
Warunki gwarancji
Warunki gwarancji 3804134 Sonda VOLTCRAFT izolowana, prosta PP-420
Opis

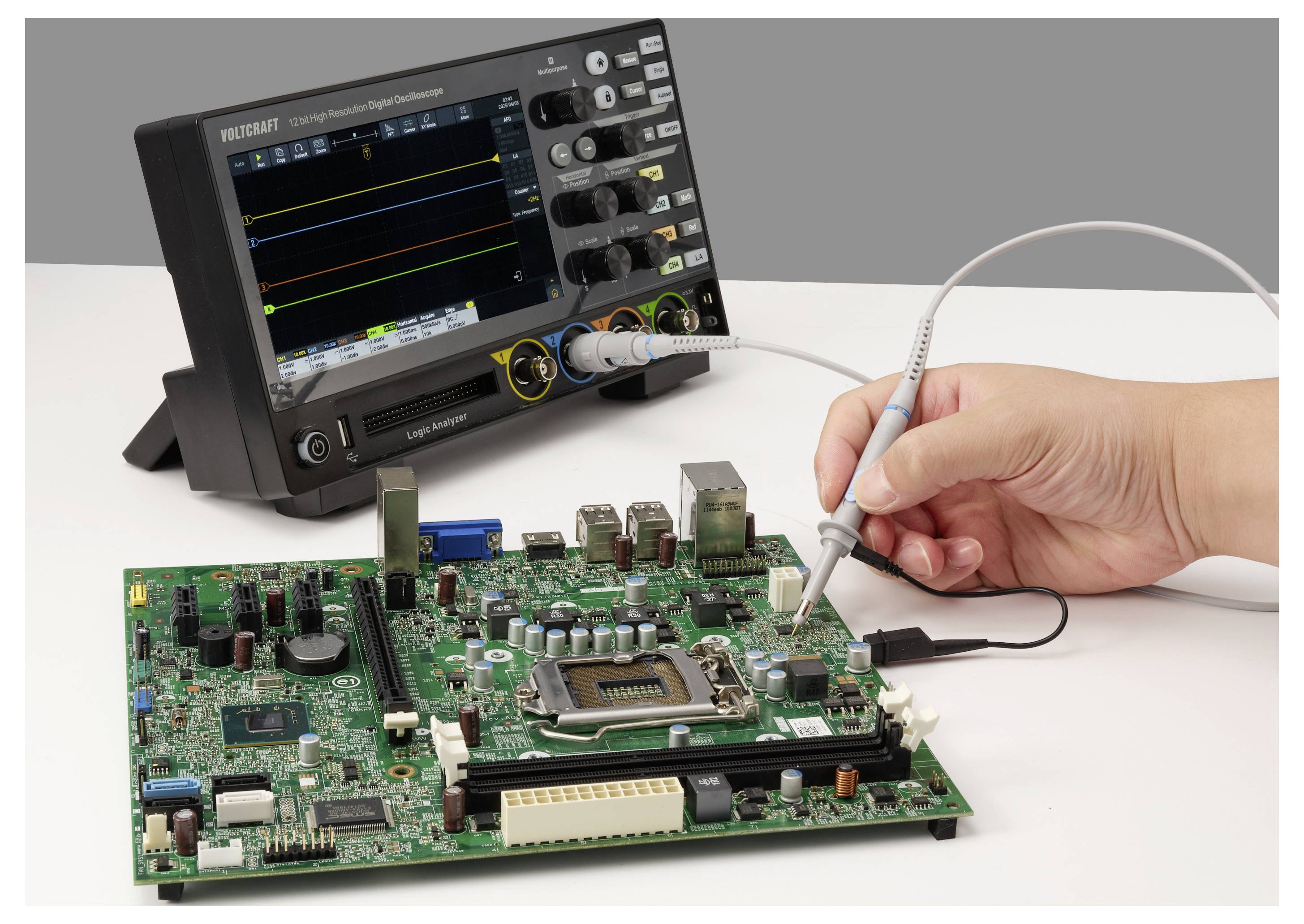

Sonda VOLTCRAFT PP-420, skalibrowana zgodnie ze standardem fabrycznym (bez certyfikatu), przeznaczona jest do szczegółowych zadań analizy sygnałów w sektorze B2B. W kompatybilnych oscyloskopach zapewnia pasmo przenoszenia do 200 MHz w trybie 10X.
Regulowane tłumienie
Dzięki przełączanemu współczynnikowi podziału 1:1 i 10:1, lekki model o wadze 55 g elastycznie dopasowuje się do konkretnych wymagań pomiarowych. W trybie 10X maksymalne robocze napięcie wejściowe wynosi 600 V szczytowe, co umożliwia szeroki zakres poziomów sygnału.
Bezpieczna konstrukcja
Głowica sondy wyposażona jest w kabel o długości 1,3 metra i prostą, izolowaną wtyczkę. Klasyfikacja według kategorii pomiarowej CAT II (600 V dla 10X) zapewnia niezbędny poziom bezpieczeństwa elektrycznego w zastosowaniach komercyjnych.
Prosty kontakt
Czujnik jest dostosowany do oscyloskopu poprzez zakres kompensacji od 5 do 30 pF. Załączony zestaw zawierający końcówkę haczykową, końcówkę do układów scalonych, dziesięć pierścieni znakujących, narzędzie regulacyjne i kabel uziemiający wspomaga uporządkowaną pracę na obwodach testowych.
Opis tego produktu został przetłumaczony automatycznie.
Regulowane tłumienie
Dzięki przełączanemu współczynnikowi podziału 1:1 i 10:1, lekki model o wadze 55 g elastycznie dopasowuje się do konkretnych wymagań pomiarowych. W trybie 10X maksymalne robocze napięcie wejściowe wynosi 600 V szczytowe, co umożliwia szeroki zakres poziomów sygnału.
Bezpieczna konstrukcja
Głowica sondy wyposażona jest w kabel o długości 1,3 metra i prostą, izolowaną wtyczkę. Klasyfikacja według kategorii pomiarowej CAT II (600 V dla 10X) zapewnia niezbędny poziom bezpieczeństwa elektrycznego w zastosowaniach komercyjnych.
Prosty kontakt
Czujnik jest dostosowany do oscyloskopu poprzez zakres kompensacji od 5 do 30 pF. Załączony zestaw zawierający końcówkę haczykową, końcówkę do układów scalonych, dziesięć pierścieni znakujących, narzędzie regulacyjne i kabel uziemiający wspomaga uporządkowaną pracę na obwodach testowych.
Opis tego produktu został przetłumaczony automatycznie.

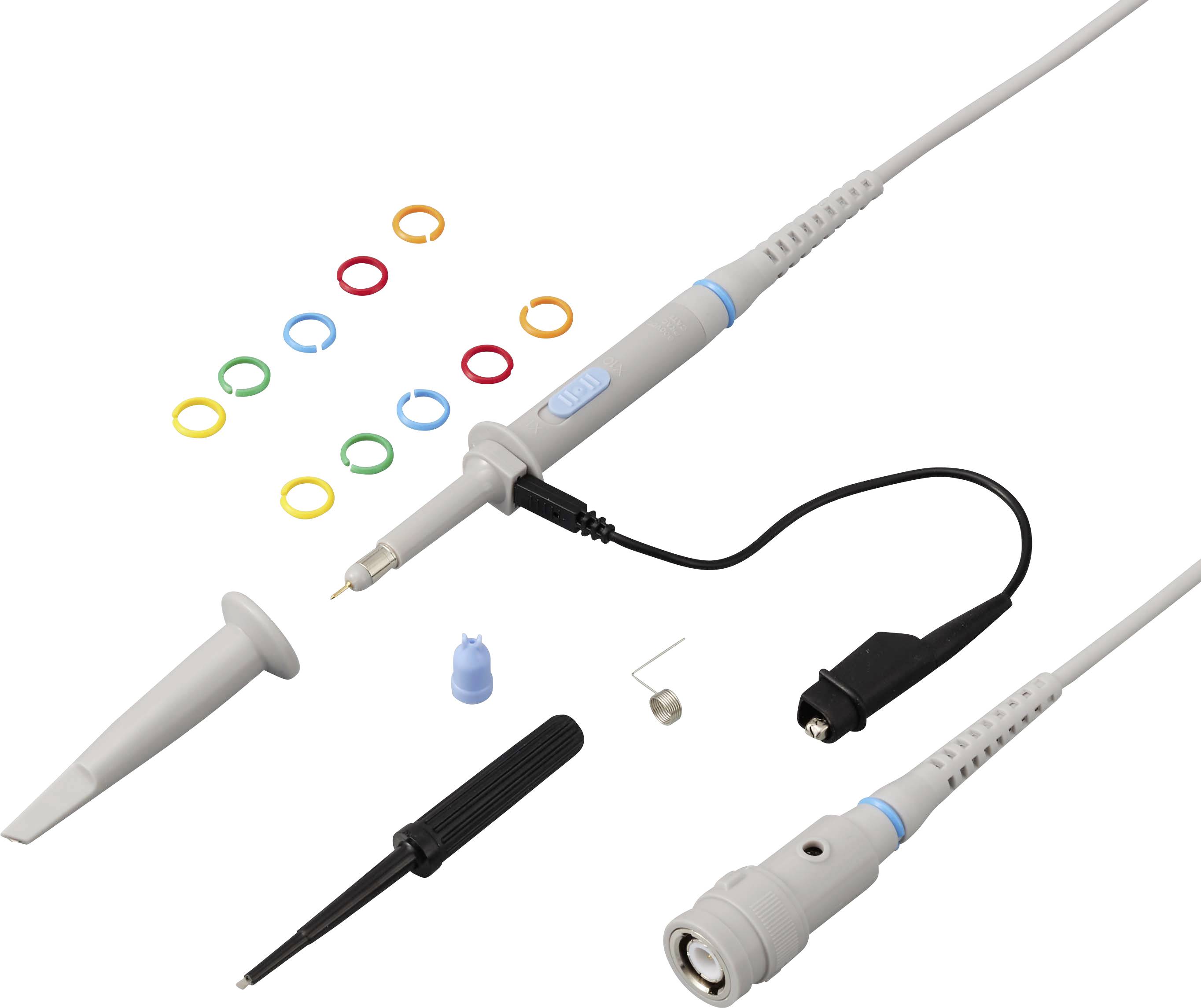

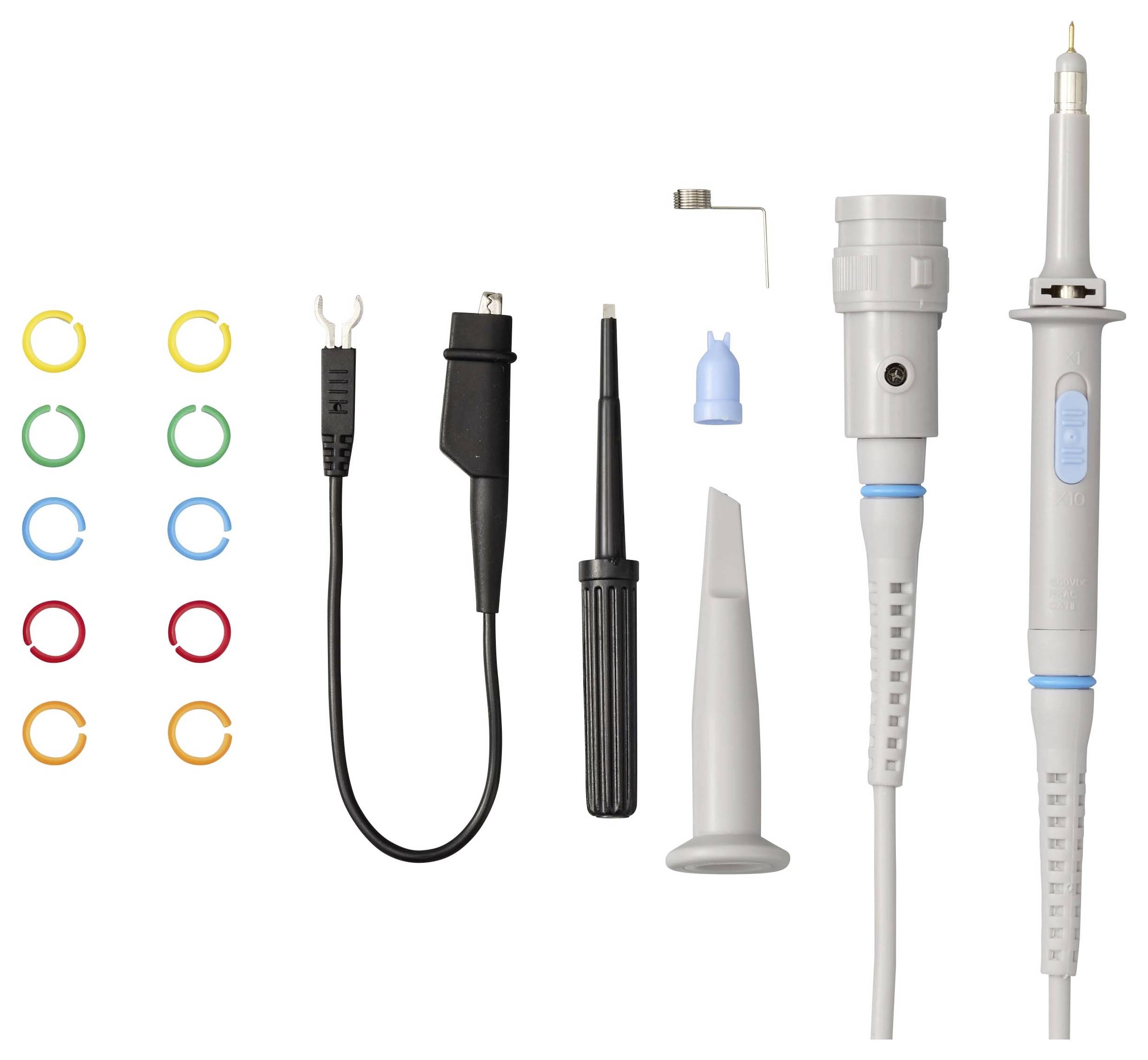

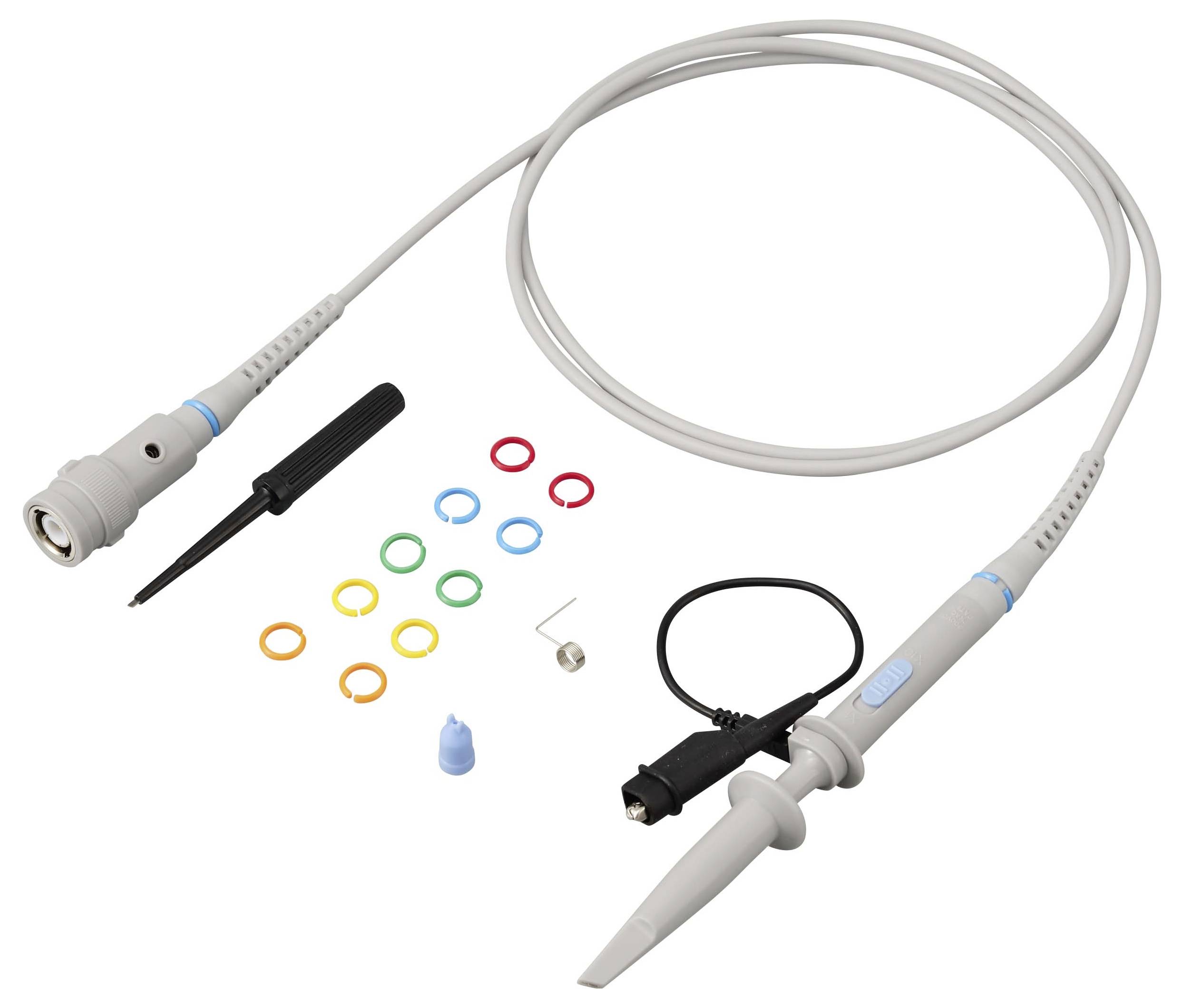

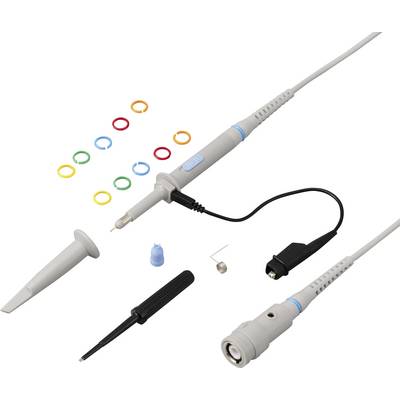

Zakres dostawy
- Głowica sondy, końcówka haka i kabel uziemiający z zaciskiem krokodylkowym
- Sprężyna uziemienia
- 10 pierścieni znakujących
- Szczyt IC
- Narzędzie do ustawiania końcówki pomiarowej
