Stycznik kondensatorowy Siemens 3RT2645-1AP05 3RT26451AP05, 3 styki, 1 szt.

EAN:
Numer producenta
Numer produktu
Elektryczny stycznik firmy Siemens, model 'Sirius', powszechnie stosowany w zastosowaniach przemysłowych do sterowania silnikami.
Otwarty rozdzielnik elektryczny z kablami i urządzeniami sterującymi obok okna pokrytego kroplami deszczu, przez które widać przemysłową maszynę.

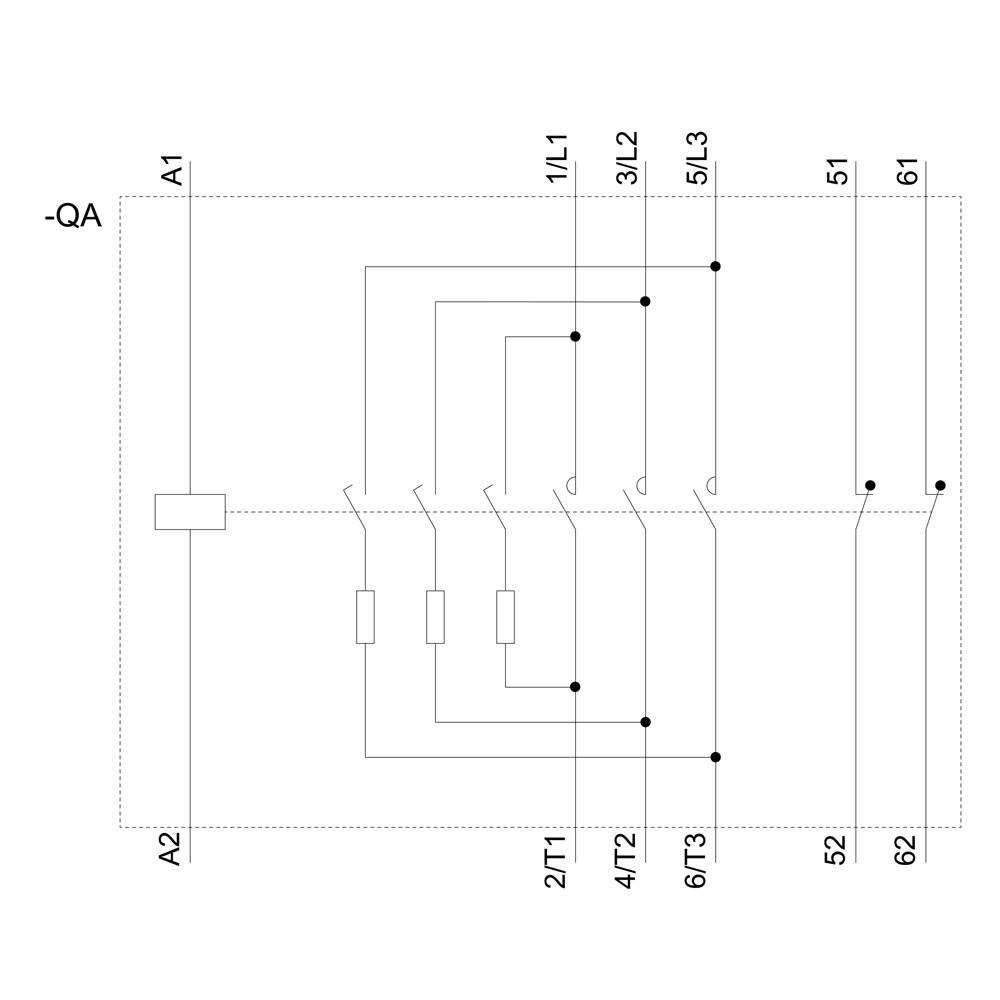

Rysunek techniczny schematu elektrycznego z rozpoznanymi zaciskami A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 51, 52, 61 oraz 62.

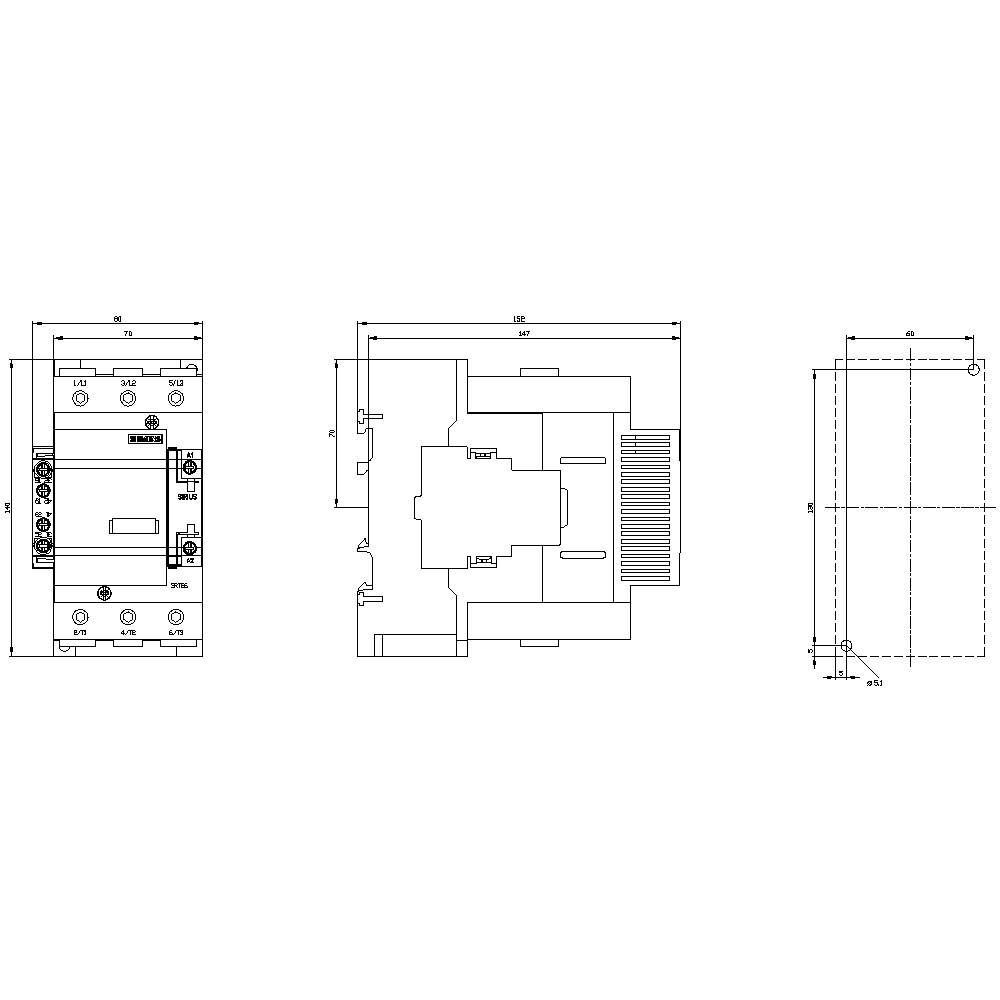

Rysunek techniczny przełącznika elektrycznego z widokiem z przodu, boku i z góry. Przedstawione są wymiary i szczegóły rozmieszczenia.
1/4
Zdjęcie poglądowe
Rodzaj produktu
Stycznik kondensatorowy
Ilość pinów
3 styki
Moc
296 VA
Połączenie komponentów
śrubowe
Opakowanie
sztuka
Karta katalogowa (PDF)
Dostawa w pt. 13.11
Liczba
Suma (2509,00 zł / Sztuka)
2509,00 zł
2039,84 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Liczba styków NC / dla styków pomocniczych / dołączanych: 1
  • Wysokość instalacji / n.p.m. / maksimum: 2000 m
  • Wersja wkładki bezpiecznikowej / do ochrony przeciwzwarciowej obwodu głównego / z koordynacją typu 1 / wymagane: gG: 250 A (690 V, 50 kA)
  • Wersja wkładki bezpiecznikowej / do zabezpieczenia zwarciowego łącznika pomocniczego / wymagane: gG: 10 A (500 V, 1 kA)
  • Ochrona przed dotykiem / z przodu: ochrona palców przy dotknięciu pionowym od przodu
  • Pozycja montażowa: można obracać o +/-180° przy pionowym poziomie montażowym, można przechylać do przodu i do tyłu o +/- 22,5° przy pionowym poziomie montażowym
  • Częstotliwość przełączania / przy AC-6b / przy 230 V / maksimum [1/h]: 200
  • Częstotliwość przełączania / przy AC-6b / przy 240 V / maksimum [1/h]: 200
  • Częstotliwość przełączania / przy AC-6b / przy 400 V / maksimum [1/h]: 100
  • Częstotliwość przełączania / przy AC-6b / przy 480 V / maksimum [1/h]: 60
  • Częstotliwość przełączania / przy AC-6b / przy 500 V / maksimum [1/h]: 60
  • Częstotliwość przełączania / przy AC-6b / przy 600 V / maksimum [1/h]: 40
  • Częstotliwość przełączania / przy AC-6b / przy 690 V / maksimum [1/h]: 40
  • Częstotliwość przełączania / przy AC-6b / przy 1000 V / maksimum [1/h]: 40
  • Rozszerzenie produktu / przełącznik pomocniczy: tak
  • Obszar zastosowania: do przełączania obciążeń pojemnościowych, np. baterii kondensatorów lub przetwornic
  • Pozorna moc przyciągania / cewki magnetycznej / przy AC: 296 VA
  • Pozorna moc hamowania / cewki magnetycznej / przy AC: 19 VA
  • Maksymalne dopuszczalne napięcie dla bezpiecznego rozdzielenia / między cewką a stykami głównymi: 400 V
  • Stopień ochrony IP / zacisku przyłączeniowego: IP00
  • Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków głównych: 2x (8 ... 3/0), 1x (6... 3/0
  • Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14), 2x12
  • Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków głównych / sztywny: 2x (10 ... 16 mm²)
  • Przekrój przyłączanego przewodu / dla styków głównych / jednożyłowy / minimum: 10 mm²
  • Przekrój przyłączanego przewodu / dla styków głównych / jednożyłowy / maksymalnie: 16 mm²
  • Rodzaj łączonych przekrojów przewodów / dla styków głównych / drut lub linka: 2x (10 ... 70 mm²), 1x (10 ... 70 mm²)
  • Przekrój możliwego do podłączenia przewodu / dla styków głównych / linka / minimum: 10 mm²
  • Przekrój przyłączanego przewodu / dla styków głównych / linka / maksymalnie: 70 mm²
  • Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków głównych / drobnożyłowy / z obróbką końcówki rdzenia: 2x (10 ... 50 mm²)
  • Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / jednożyłowy: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
  • Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
  • Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Opakowanie

sztuka

Rodzaj produktu

Stycznik kondensatorowy

Model katalogowy producenta

3RT2645-1AP05

Rozmiar

S3

Ilość pinów

3 styki

Rodzaj styku

3 NO

Rodzaj styku pomocnicznego

1 NO

2 NC

Napięcie sterowania (min.)

230 V/AC

Napięcie sterowania (max.)

230 V/AC

Zakres napięcia sterującego

230 - 230 V/AC

Przełączanie napięcia (min.)

230 V/AC

Maksymalne napięcie przełączania

1000 V/AC

296 VA

Pasuje do przekaźników marki

Siemens

Pasuje do przekaźników

Siemens serii Sirius

Cechy przekaźnika

styk pomocniczy

Sposób montażu

przykręcany

mocowany

Połączenie komponentów

śrubowe

Żywotność elektryczna

200000

Żywotność mechaniczna

3000000

Czas reakcji

20 ms

Czas rozpadu

25 ms

IP00

Minimalna temperatura

-25 °C

Maksymalna temperatura

+60 °C

Szerokość produktu

80 mm

Wysokość produktu

140 mm

Głębokość produktu

152 mm

Wymiary

(S x W x G) 80 x 140 x 152 mm

Zawartość

1 szt.

Zgodne z RoHS

Tak

UKCA

nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2862401 Stycznik kondensatorowy Siemens 3RT2645-1AP05 3RT26451AP05, 3 styki, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862401 Stycznik kondensatorowy Siemens 3RT2645-1AP05 3RT26451AP05, 3 styki, 1 szt.

Opis

Stycznik kondensatorowy, AC-6b 75 kVAr, / 400 V, 3-biegunowy, AC 230 V, 50 Hz, styki pomocnicze: 2 NC, zacisk śrubowy Stycznik kondensatorowy SIRIUS 3RT26 do przełączania obciążeń pojemnościowych, np. baterii kondensatorów lub przetwornic.
Styczniki kondensatorowe 3RT26 są częścią systemu modułowego SIRIUS z doskonale dopasowanymi produktami. Oferują napędy konwencjonalne do pracy AC i DC, jak również napędy elektroniczne do pracy AC/DC. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością kontaktu. Można je łączyć z innymi komponentami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Zintegrowane przełączniki pomocnicze zmniejszają złożoność konstrukcji. Złącza z przodu umożliwiają łatwe okablowanie. Styczniki kondensatorowe 3RT26 są odporne na warunki atmosferyczne i dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach iw szerokim zakresie mocy w trybie AC i DC z technologią połączeń śrubowych.
Szeroka gama akcesoriów jest taka sama dla wszystkich rozmiarów.
Styczniki kondensatorów 3RT26 zastępują styczniki kondensatorów 3RT16.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

  • Ostrzeżenie!
    W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
