Name: Stycznik pomocniczy Siemens 3RA2326-8XB30-1AK6 3RA23268XB301AK6, 3 styki, 690 V/AC, 22 A, 1 szt.
Brand: Siemens
SKU: 1741600
Availability: BackOrder

Niebiesko-czarny typ przekaźnika Siemens SIRIUS, odpowiedni do sterowania i zabezpieczenia w obwodach elektrycznych i napędach silnikowych.

Otwarty rozdzielnik elektryczny prezentuje różne komponenty elektryczne oraz okablowanie, rozmieszczone w kilku poziomych warstwach.

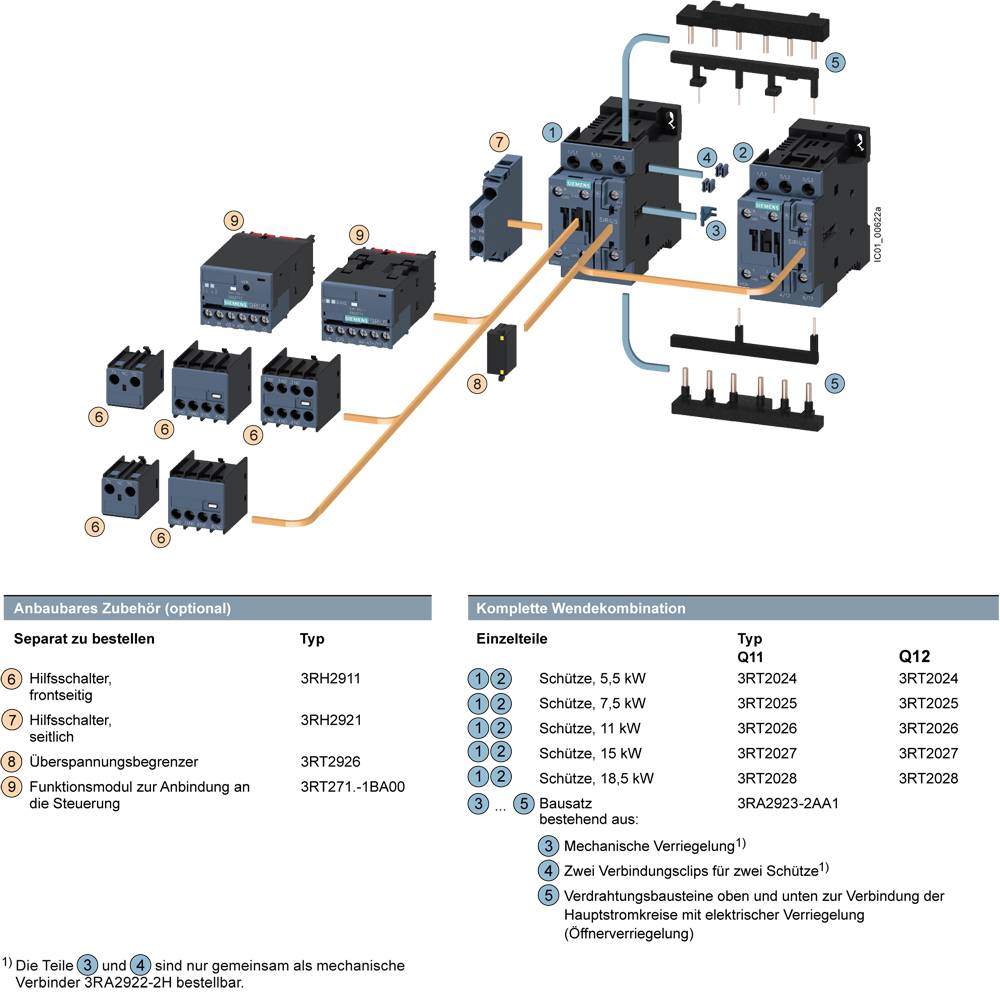

Rysunek przedstawia przegląd komponentów elektrycznych: przekaźniki, różne moduły i akcesoria. Opisane numery katalogowe i opcje zamówienia.

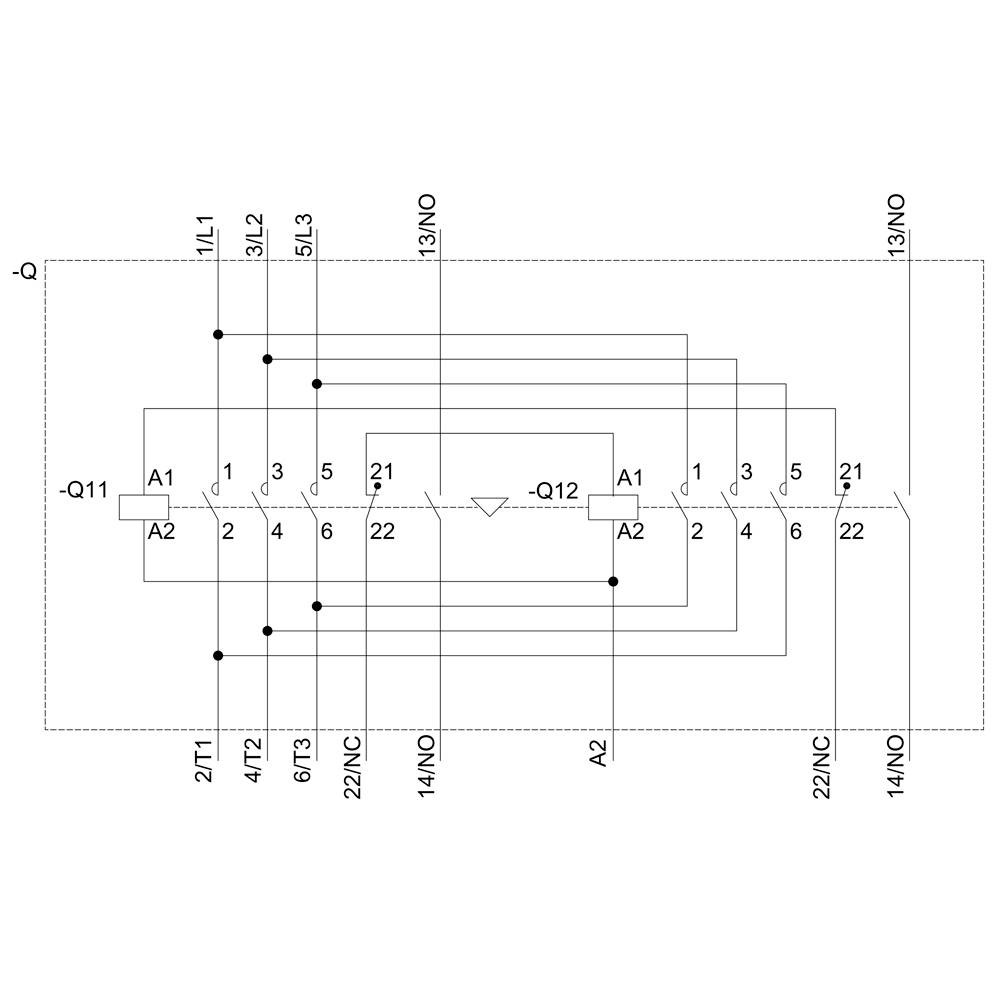

Schemat elektrycznego obwodu sterowania: przedstawia połączenia między A1, A2, Q11, Q12 oraz wieloma stykami (1L1, 2T1 itp.).

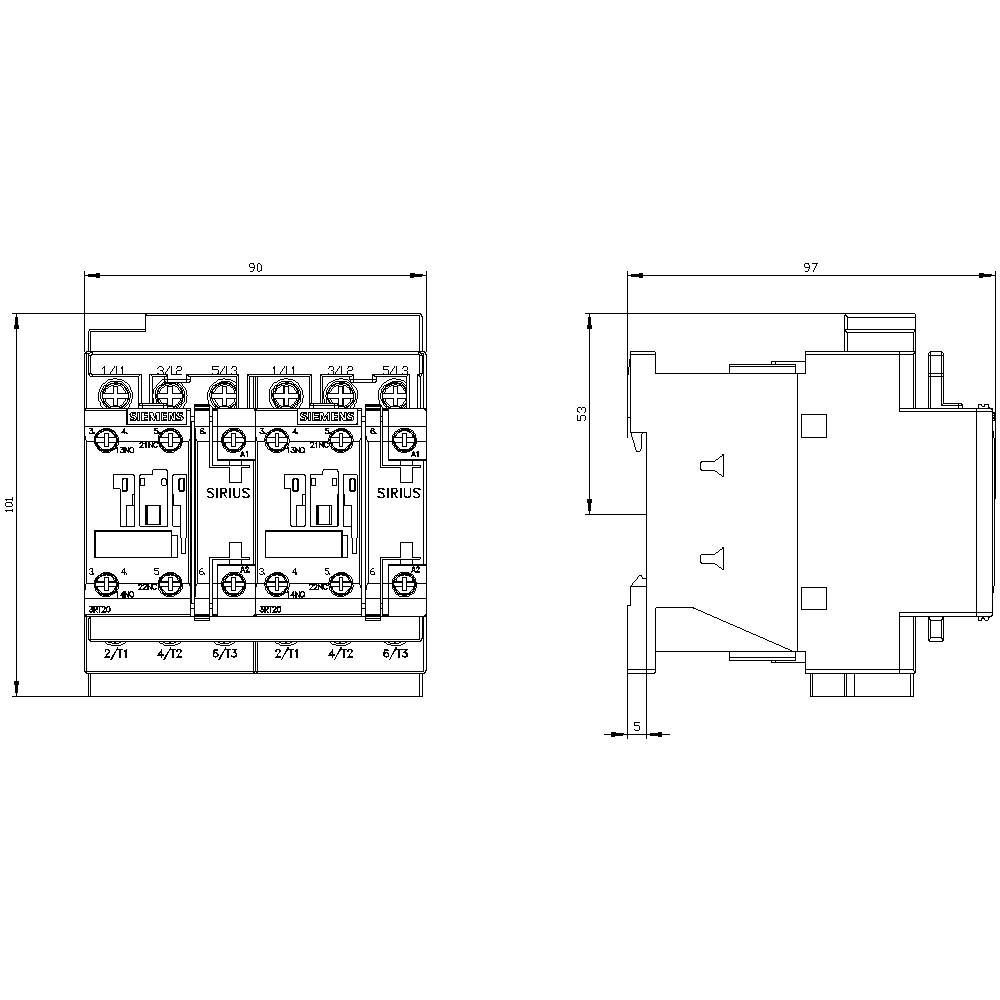

Rysunek techniczny urządzenia elektrycznego z widokiem z przodu i z boku, z podanymi wymiarami i szczegółami podłączenia.

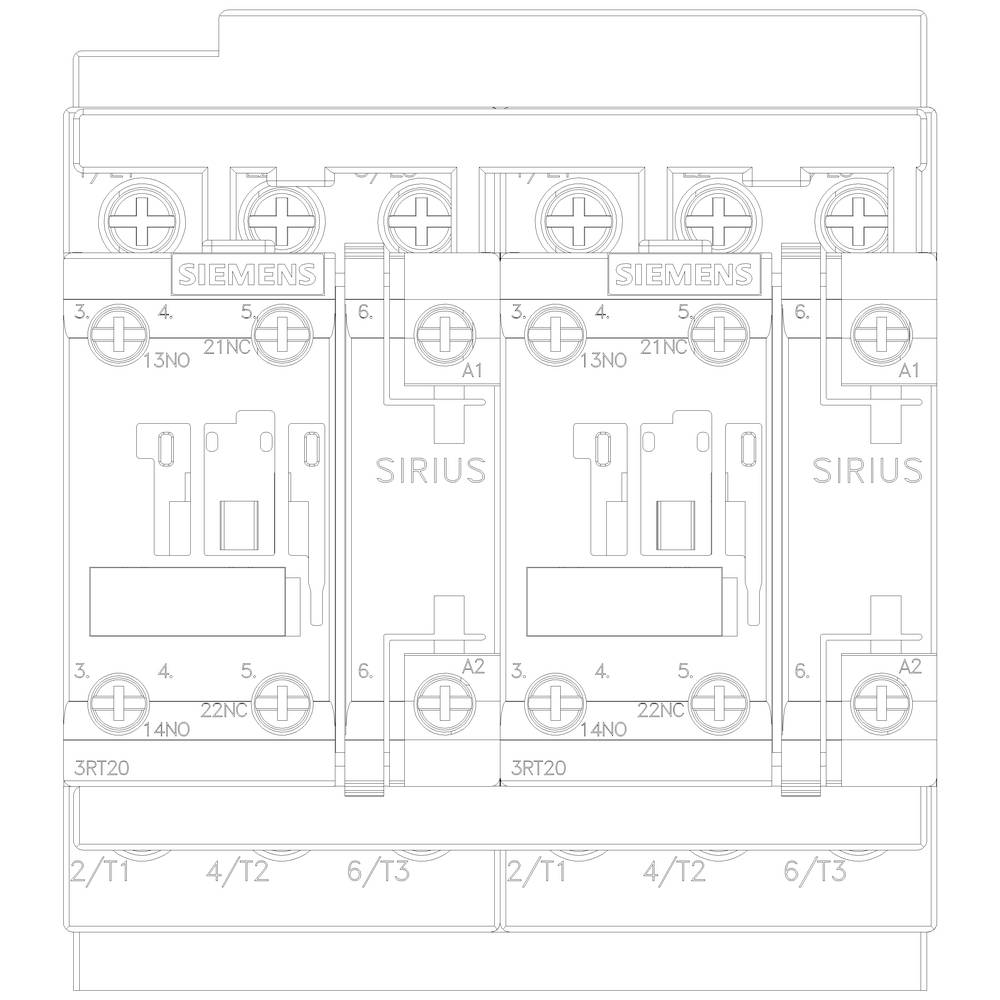

Schemat elektryczny trójfazowego stycznika Siemens SIRIUS z podłączeniami i oznaczeniami.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Stycznik pomocniczy

Ilość pinów

3 styki

Napięcie znamionowe

690 V/AC

Natężenie obciążenia

22 A

Moc

11 kW

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w wt. 24.11

Liczba

Sztuki

Suma (929,00 zł / Sztuka)

929,00 zł

755,28 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 99,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Wendekombination AC-3, 11 kW/400 V AC110V 120V 60Hz 3 pin S0

Dodatkowe informacje:

Dane techniczne

Typ napięcia: AC
Przekrój przewodu pełny lub linka: 10 mm²
Przekrój przewodu drobno spleciony: 10 mm²

Rodzaj produktu: Stycznik pomocniczy

Model katalogowy producenta: 3RA2326-8XB30-1AK6

Rozmiar: S0

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Rodzaj styku pomocnicznego: 3 NO

Napięcie znamionowe: 690 V/AC

Napięcie sterowania (min.): 110 V/AC

Napięcie sterowania (max.): 120 V/AC

Zakres napięcia sterującego: 110 - 120 V/AC

Maksymalne napięcie przełączania: 690 V/AC

Maksymalne natężenie ciągłe: 22 A

Natężenie obciążenia: 22 A

: 11 kW

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: mocowany
przykręcany

Połączenie komponentów: śrubowe

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 90 mm

Wysokość produktu: 101 mm

Głębokość produktu: 97 mm

Wymiary: (S x W x G) 90 x 101 x 97 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: Reversing contactor

: 11 kW

: 3

: 0

: 25 A

: IP20

: Screw connection

: AC

: Other

: 11.03248125

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1741600 Stycznik pomocniczy Siemens 3RA2326-8XB30-1AK6 3RA23268XB301AK6, 3 styki, 690 V/AC, 22 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1741600 Stycznik pomocniczy Siemens 3RA2326-8XB30-1AK6 3RA23268XB301AK6, 3 styki, 690 V/AC, 22 A, 1 szt.

Opis

Kombinacja nawrotna AC-3, 11 kW/400 V AC 110 V 50Hz/120V 60Hz, 3-biegunowy rozmiar S0, połączenie śrubowe Blokada elektryczna i mechaniczna 2 NO zintegrowany Kombinacja nawrotna SIRIUS 3RA23 do przełączania silników, w tym zmiany kierunku obrotów.
Kombinacja nawrotna 3RA23 to przetestowana i zmontowana fabrycznie kombinacja dwóch styczników 3RT2 o tych samych parametrach, które są już w pełni okablowane i zablokowane mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Kombinacje nawrotne 3RA23 są dostępne do pracy AC i DC w rozmiarach od S00 do S3. Oferowane są z połączeniami śrubowymi i sprężynowymi do montażu na szynach lub śrubami.
Akcesoria do styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również stosowane w zespołach styczników.
Kombinacje nawrotne 3RA23 zastępują sprawdzoną serię 3RA13.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
