Stycznik Schneider Electric LC1D18AED LC1D18AED, 3 styki, 1 szt.

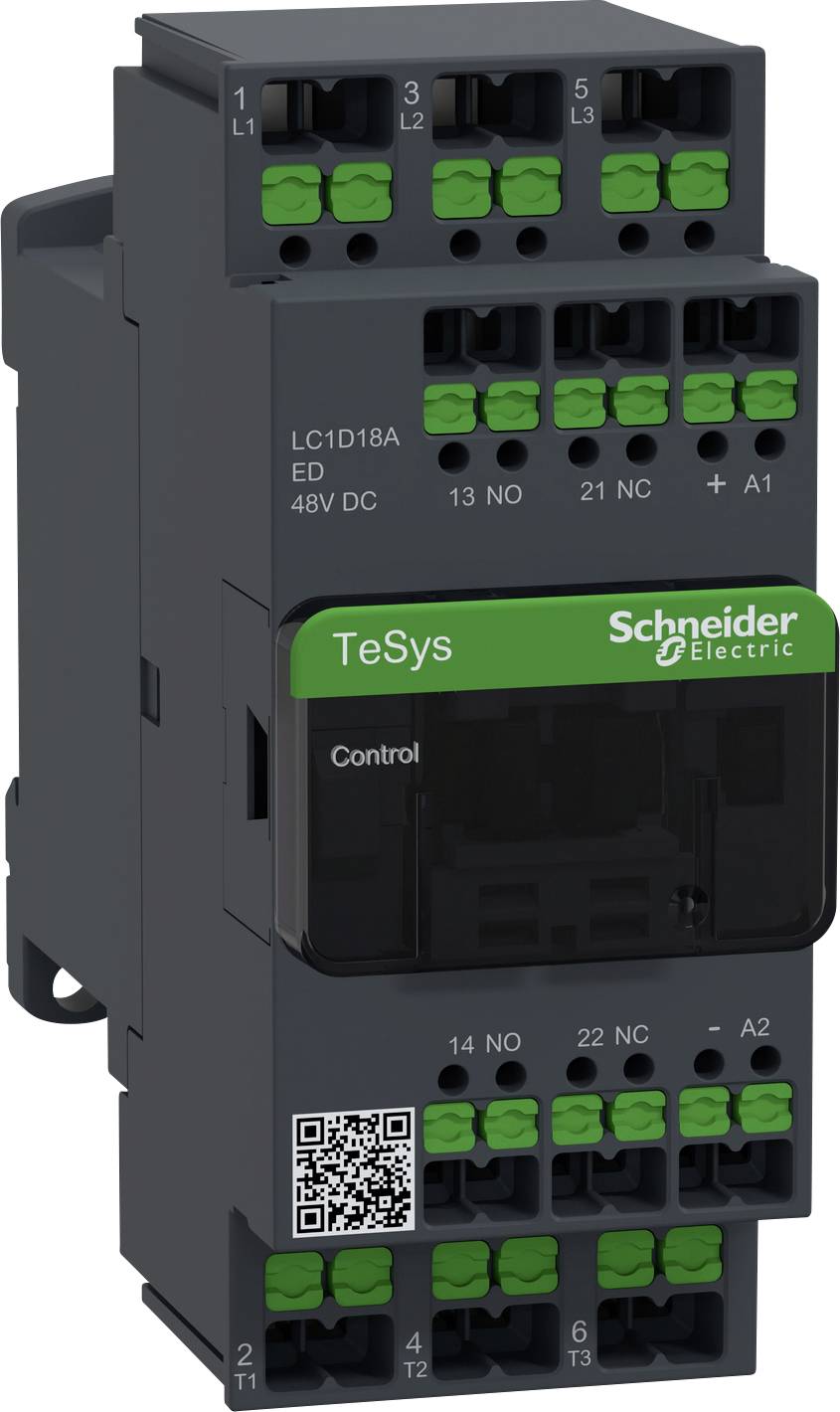

Czarny łącznik elektromagnetyczny z wieloma zielonymi złączami, na którego przedniej stronie widnieje napis 'TeSys' i 'Schneider Electric'.

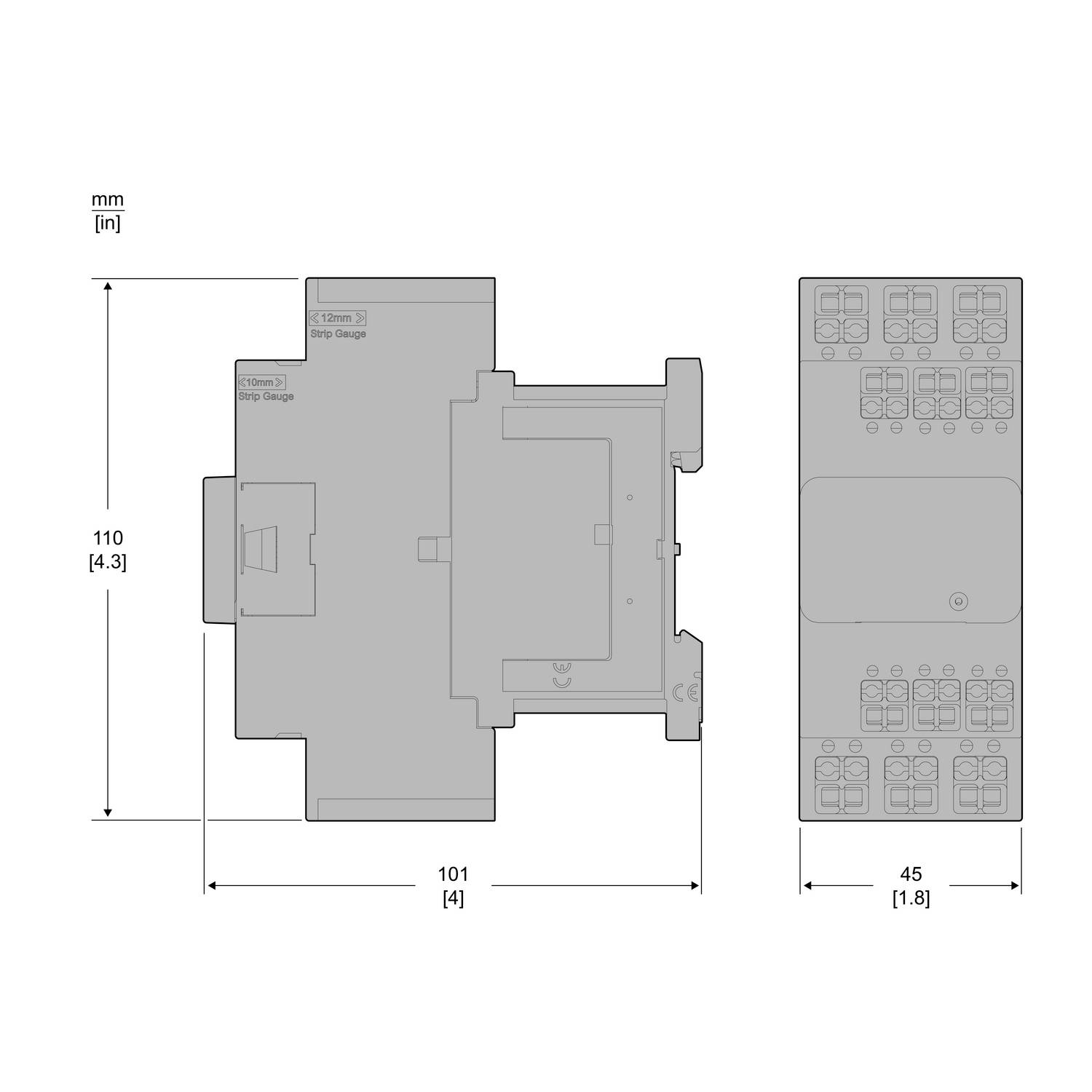

Rysunek techniczny urządzenia elektrycznego z wymiarami: wysokość 110 mm, szerokość 101 mm, głębokość 45 mm. Widok z przodu i z boku.

1/2

Rodzaj produktu

Stycznik

Ilość pinów

3 styki

Moc

7500 W

Połączenie komponentów

Snap-In

Model katalogowy producenta

LC1D18AED

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (446,34 zł / Sztuka)

446,34 zł

549,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Stycznik mocy LC1D 3p, +1NO+1NC, 7,5 kW, 18 A, 400 V AC3, cewka 48 V DC, SNAP IN

Styczniki i wyłączniki zabezpieczające silniki TeSys Deca z innowacyjną technologią połączeń SNAP IN
Blok zaciskowy SNAP IN zamyka się z kliknięciem po prawidłowym włożeniu przewodu.
Optyczne i dotykowe sprzężenie zwrotne okablowania
Przewody giętkie i sztywne można wprowadzać bez tulejki.
Obsługa bez użycia narzędzi i intuicyjna
Bezpieczne okablowanie nawet przy silnych wibracjach, nie wymaga ponownego dokręcania.
„Gotowy do robotyzacji”, np. do zautomatyzowanej budowy szaf sterowniczych

Dane techniczne

Rodzaj produktu: Stycznik

Model katalogowy producenta: LC1D18AED

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Napięcie sterowania (min.): 48 V/DC

Napięcie sterowania (max.): 48 V/DC

Zakres napięcia sterującego: 48 - 48 V/DC

Maksymalne napięcie przełączania: 400 V/AC

Maksymalna moc przełączania: 7500 W

Maksymalne natężenie ciągłe: 18 A

: 7500 W

Cechy przekaźnika: dioda zabezpieczająca

Połączenie komponentów: Snap-In

Szerokość produktu: 45 mm

Wysokość produktu: 110 mm

Głębokość produktu: 95 mm

Wymiary: (S x W x G) 45 x 110 x 95 mm

Zawartość: 1 szt.

: 45 mm

: 110 mm

: 101 mm

: FALSE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 48-48 V

: Other

: DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3412614 Stycznik Schneider Electric LC1D18AED LC1D18AED, 3 styki, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3412614 Stycznik Schneider Electric LC1D18AED LC1D18AED, 3 styki, 1 szt.

Opis

Stycznik mocy TeSys DECA. 3-biegunowe, 3 styki rozwierne. Dodatkowe styki pomocnicze - 1 normalnie otwarty + 1 normalnie zamknięty, znamionowa moc robocza przy AC-3, 400 V 7,5 kW, znamionowy prąd roboczy Ie przy AC-3, 400 V 18 A, cewka 48 V DC. Wymiary (szer. x wys. x gł.): 45 x 110 x 95 mm, waga 0,32 kg. Kategoria AC-3, AC-1, AC-4. Zintegrowana dwukierunkowa dioda ograniczająca amplitudę. Szybkie, bezpieczne i bezobsługowe podłączenie zasilania dzięki listwie zaciskowej SNAP IN. Nadaje się do zastosowań związanych z bezpieczeństwem poprzez styki sprzężone mechanicznie i styki lustrzane. Zacisk sprężynowy SNAP IN umożliwia podłączenie przewodu w ciągu zaledwie jednej sekundy. Oznacza to oszczędność czasu rzędu 96 procent w porównaniu do około 30 sekund potrzebnych na wykonanie połączeń śrubowych. W porównaniu do zacisków sprężynowych i systemów wtykowych, podłączanie przewodów za pomocą SNAP IN jest nawet o 88 procent szybsze.

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
