Name: Stycznik Siemens 3RH2122-1AP00 3RH21221AP00, 4 styki, 230 V/AC, 10 A, 1 szt.
Brand: Siemens
SKU: 1431013
Availability: InStock

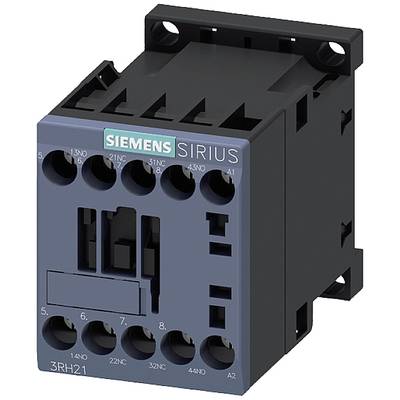

Przekaźnik marki Siemens z serii SIRIUS. Posiada kilka zacisków przyłączeniowych i jest stosowany głównie w obwodach sterujących.

Otwarty rozdzielnik elektryczny z wieloma półkami pełnymi elementów elektrycznych i okablowania.

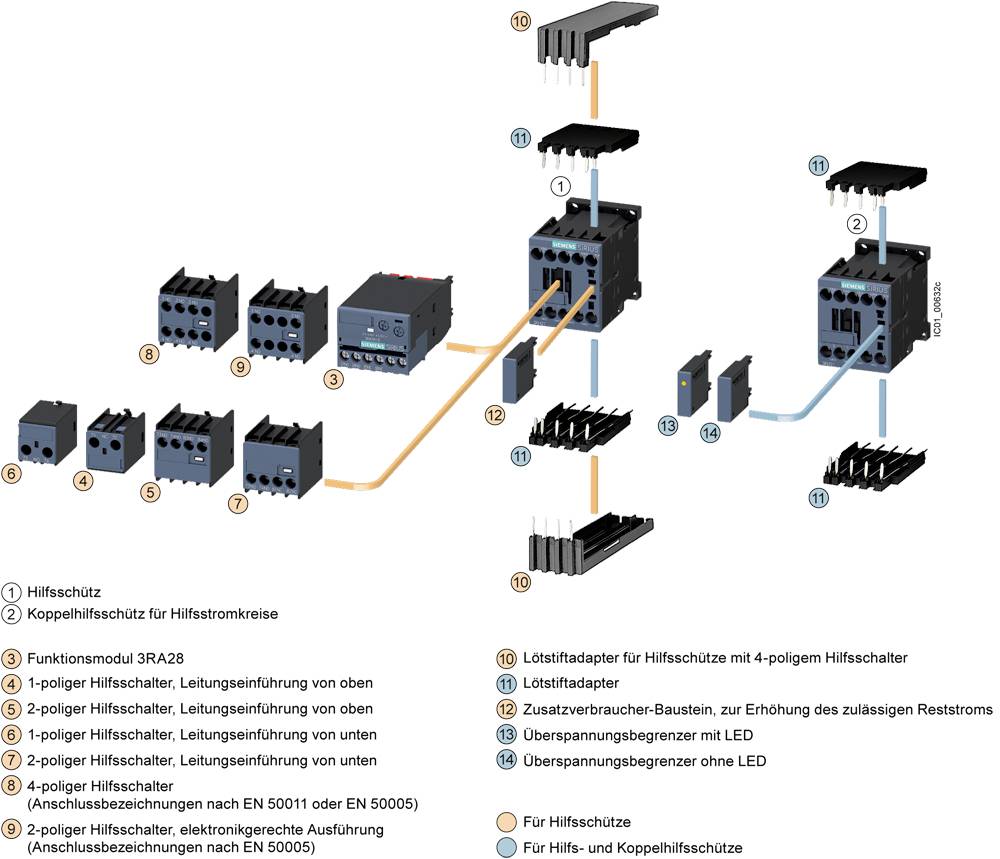

Diagram pomocniczych przewodów sterowniczych i osprzętu. Przedstawia różne możliwości podłączenia i komponenty dla pomocniczych obwodów prądowych z odpowiednim kodowaniem kolorów i symbolami.

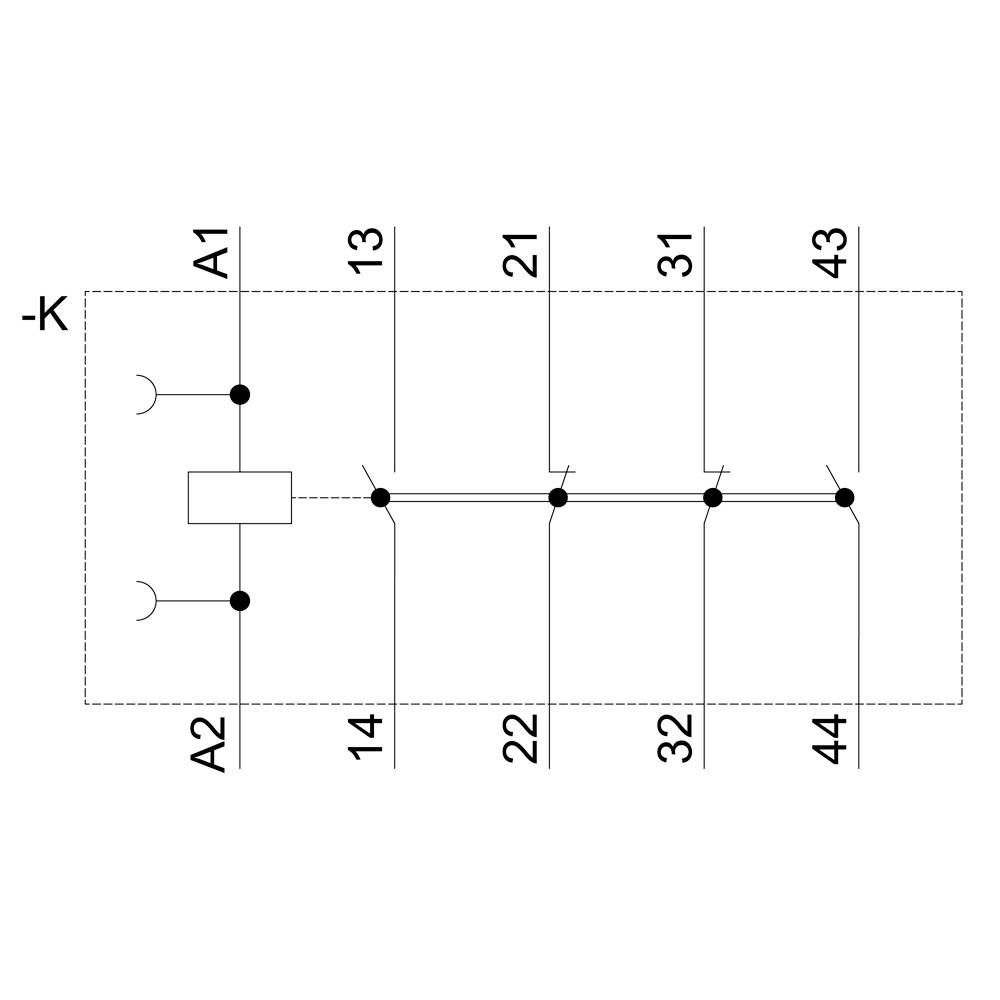

Schemat elektryczny z przełącznikiem po lewej stronie i połączonymi przewodami prowadzącymi do czterech styków po prawej stronie, oznaczonymi jako A1, A2, 13, 14, 21, 22, 31, 32, 43, 44.

Rysunek przekaźnika elektrycznego z widokami z góry, boku i dołu. Wymiary podane są w milimetrach.

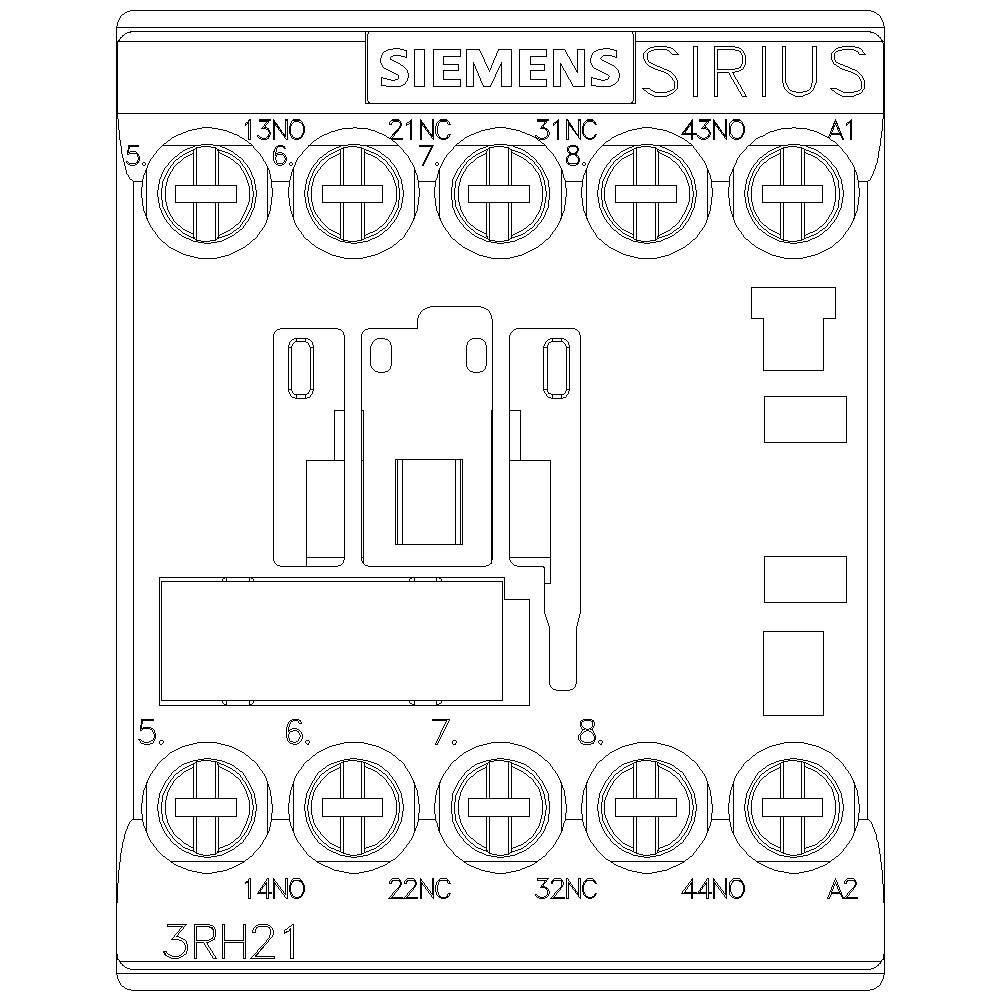

Rysunek techniczny modułu łącznika Siemens SIRIUS z zaciskami i oznaczeniami do podłączenia przewodów.

1/6

Rodzaj produktu

Stycznik

Ilość pinów

4 styki

Napięcie znamionowe

230 V/AC

Natężenie obciążenia

10 A

Połączenie komponentów

terminal śrubowy

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Szybka dostawa w pon. 9.11

2 Sztuki

Liczba

Sztuki

Suma (209,00 zł / Sztuka)

209,00 zł

169,92 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

Dostępnych jest tylko 2 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stycznik pomocniczy, 2 S + 2 O, 230 V AC, 50/60 Hz, rozmiar S00, połączenie śrubowe Przekaźnik stycznika SIRIUS 3RH2 do przełączania sygnałów sterujących w obwodzie sterowania. Przekaźniki stycznikowe SIRIUS 3RH2 mają znormalizowane oznaczenia połączeń oraz niezawodną i oszczędzającą czas technologię połączeń. Dzięki duplikacji wyjściowej możliwe jest jednoczesne przełączanie wielu obwodów pomocniczych. Wszystkie styki są dostępne z wymuszoną obsługą do zastosowań bezpieczeństwa, również jako warianty SUVA. Przekaźniki stycznikowe są odporne na warunki klimatyczne, mają wysoką niezawodność styków i nadają się do stosowania na całym świecie z odpowiednimi aprobatami (np. IEC i UL / CSA). Są dostępne w trybie AC lub DC i są dostępne w technologii śrubowej lub sprężynowej. Podstawowa wersja przekaźników stycznikowych jest 4-biegunowa i może być przedłużana przez zatrzaskowe bloki przełączników pomocniczych do 8 biegunów. Rozbudowane akcesoria styczników 3RT2 dla wielkości od S00 do S3 można również zastosować do przekaźników stycznikowych 3RH2. Przekaźniki stycznikowe 3RH2 zastępują sprawdzoną serię 3RH1. Prosty, wydajny, zawsze aktualny - modułowy system SIRIUS.

Opakowanie: sztuka

Rodzaj produktu: Stycznik

Model katalogowy producenta: 3RH2122-1AP00

Rozmiar: S00

Ilość pinów: 4 styki

Rodzaj styku pomocnicznego: 2 NO
2 NC

Napięcie znamionowe: 230 V/AC

Napięcie sterowania (max.): 230 V/AC

Zakres napięcia sterującego: 230 V/AC (max)

Maksymalne natężenie ciągłe: 10 A

Natężenie obciążenia: 10 A

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii S00

Sposób montażu: szyna

Połączenie komponentów: terminal śrubowy

Żywotność mechaniczna: 3.0E7

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 45 mm

Wysokość produktu: 57.5 mm

Głębokość produktu: 73 mm

Wymiary: (S x W x G) 45 x 57.5 x 73 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Waga: 230 g

: 2

: 2

: 3 A

: 230-230 V

: 230-230 V

: FALSE

: Screw connection

: AC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1431013 Stycznik Siemens 3RH2122-1AP00 3RH21221AP00, 4 styki, 230 V/AC, 10 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1431013 Stycznik Siemens 3RH2122-1AP00 3RH21221AP00, 4 styki, 230 V/AC, 10 A, 1 szt.

Opis

Stycznik przekaźnikowy, 2 NO + 2 NC, 230 V AC, 50/60 Hz, wielkość S00, złącze śrubowe Stycznik przekaźnikowy SIRIUS 3RH2 do przełączania sygnałów sterujących w obwodzie sterowania.
Styczniki stycznikowe SIRIUS 3RH2 mają zgodne ze standardami oznaczenia połączeń oraz niezawodną i oszczędzającą czas technologię połączeń. Zwielokrotnienie wyjść umożliwia jednoczesne przełączanie kilku obwodów pomocniczych. Wszystkie styki są również dostępne jako warianty SUVA z pozytywnymi wskazówkami dotyczącymi zastosowań związanych z bezpieczeństwem. Przekaźniki stycznikowe są odporne na warunki klimatyczne, charakteryzują się wysoką niezawodnością styków i dzięki odpowiednim aprobatom (np. IEC i UL/CSA) nadają się do stosowania na całym świecie.
Są dostępne z zasilaniem AC lub DC i są dostępne w technologii śrubowej lub sprężynowej. Podstawowa konstrukcja przekaźników stycznikowych ma 4 bieguny i może być rozszerzona do 8 biegunów przez zatrzaśnięcie łączników pomocniczych.
Szeroka gama akcesoriów do styczników 3RT2 dla rozmiarów S00 do S3 może być również wykorzystana do styczników przekaźnikowych 3RH2.
Przekaźniki stycznikowe 3RH2 zastępują sprawdzoną serię 3RH1.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt sprowadzany za specjalne zamówienie, bez możliwości zwrotu ani wymiany! Towar sprowadzony na zamówienie specjalne, bez możliwości zwrotu.

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
