Stycznik Siemens 3RH2122-1BB40 3RH21221BB40, 4 styki, 24 V/DC, 10 A, 1 szt.

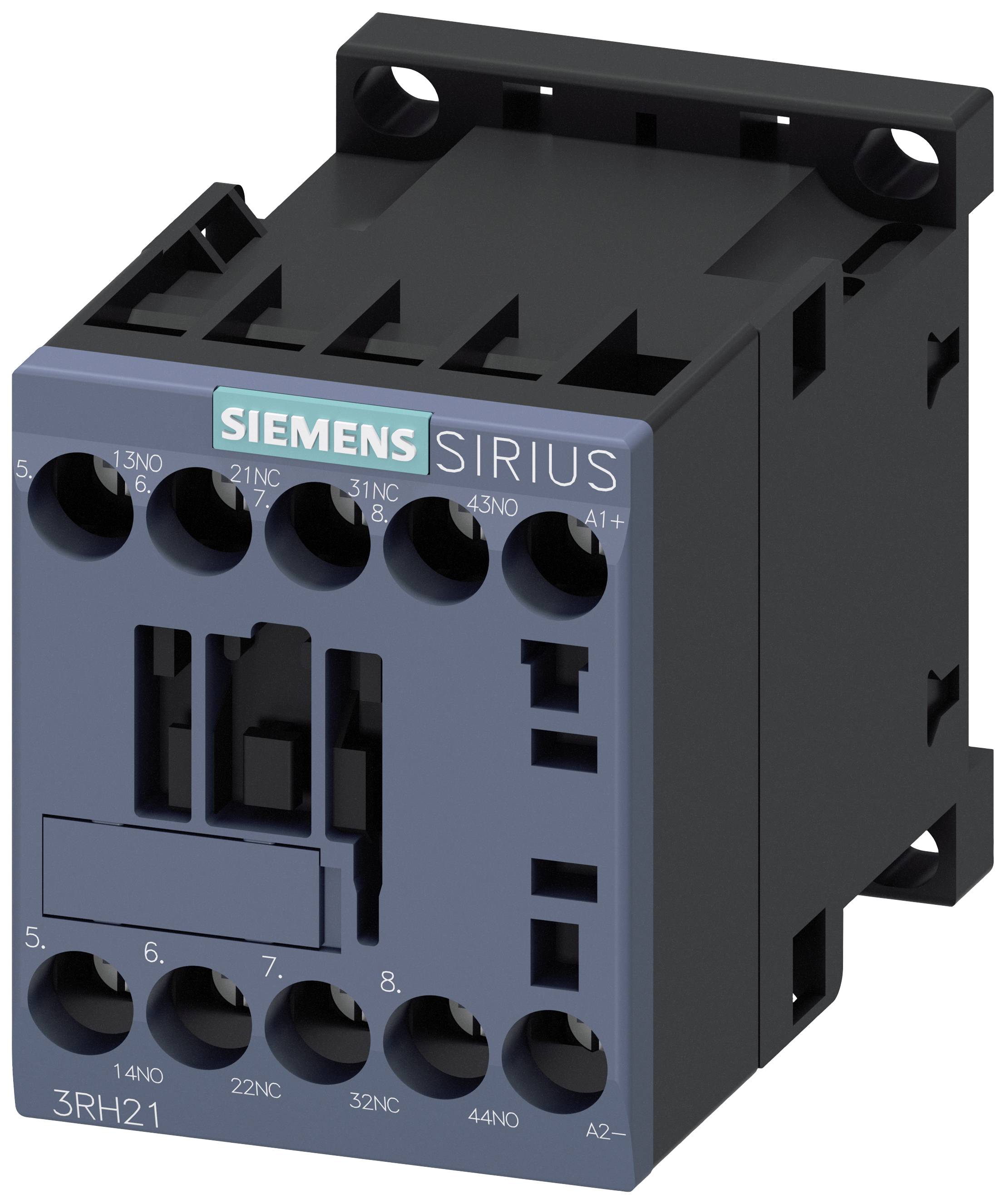

'Siemens SIRIUS 3RH21 styk, przedstawiony jako element elektryczny z przyłączami i oznakowaniami.'
Stojąca szafa sterownicza z otwartymi drzwiami szklanymi, prezentująca różne komponenty elektryczne i przewody. Stosowana do sterowania i dystrybucji elektryczności.

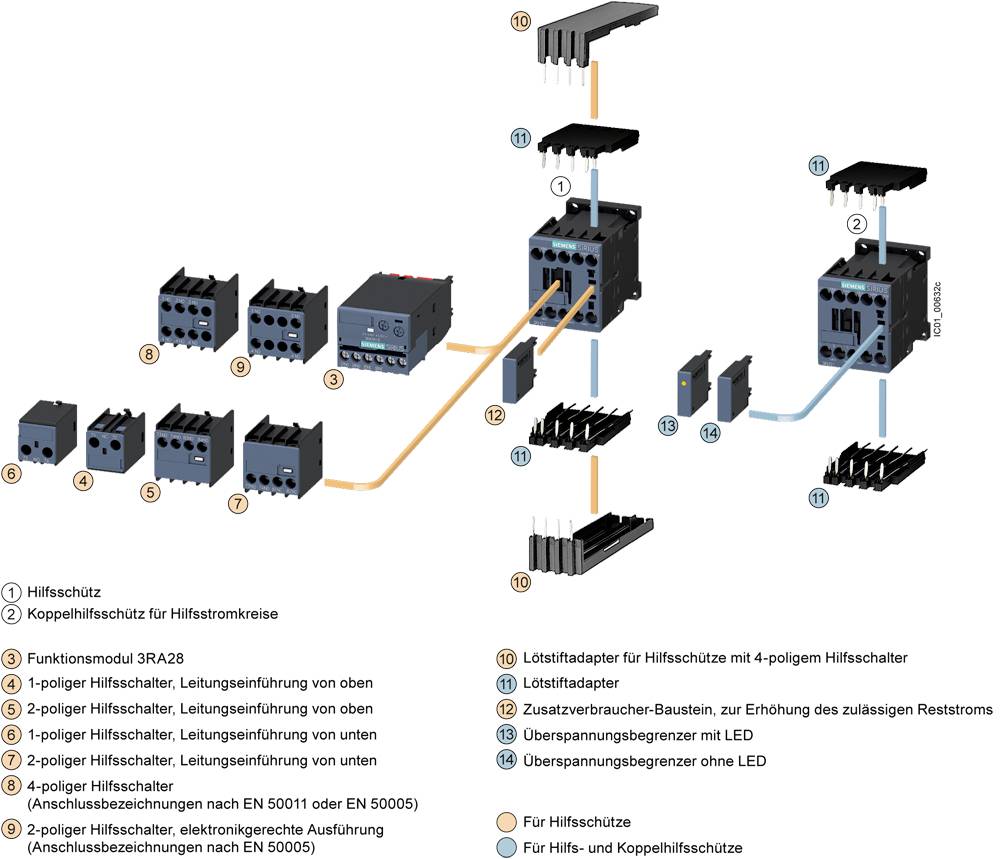

Diagram przedstawia schemat połączeń dla przekaźnika pomocniczego i adaptera z różnymi rodzajami złączy, wszystkie produkty firmy Siemens.

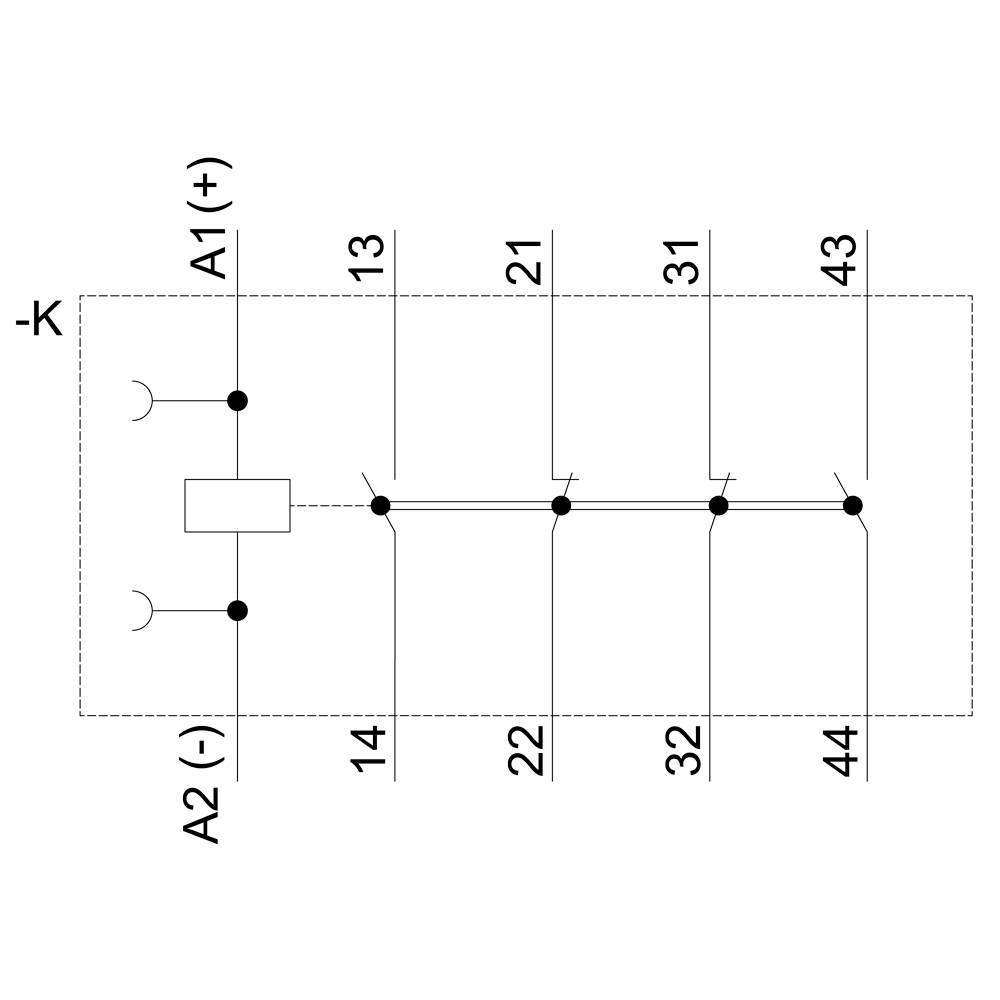

Schemat elektryczny przekaźnika z zaciskami cewki A1 i A2 oraz wieloma stykami zwierającymi (13-14, 21-22, 31-32, 43-44).
Schemat rysunku technicznego urządzenia elektronicznego o wymiarach: 45x73x35 mm. Przedstawia widok z przodu i z boku.

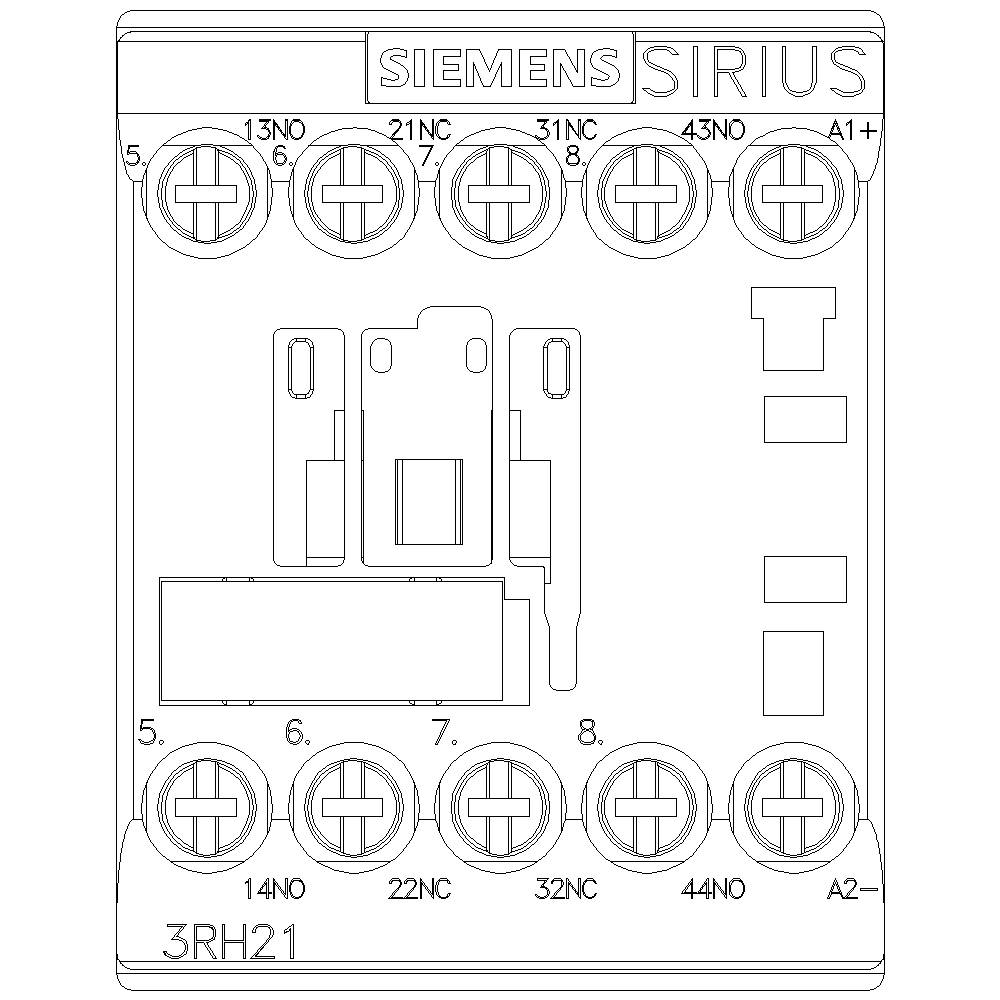

Urządzenie sterujące Siemens Sirius, model 3RH21, prezentuje zaciski przyłączeniowe i styki przełączające, przeznaczone do przemysłowych zastosowań sterujących.
1/6
Rodzaj produktu
Stycznik
Ilość pinów
4 styki
Napięcie znamionowe
24 V/DC
Natężenie obciążenia
10 A
Połączenie komponentów
terminal śrubowy
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w czw. 29.10
19 Sztuki
Liczba
Suma (189,00 zł / Sztuka)
189,00 zł
153,66 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Stycznik pomocniczy, 2 S + 2 O, 24 V DC, rozmiar S00, złącze śrubowe Stycznik pomocniczy SIRIUS 3RH2 do przełączania sygnałów sterujących w obwodzie sterowania. Przekaźniki stycznikowe SIRIUS 3RH2 mają znormalizowane oznaczenia połączeń oraz niezawodną i oszczędzającą czas technologię połączeń. Dzięki duplikacji wyjściowej możliwe jest jednoczesne przełączanie wielu obwodów pomocniczych. Wszystkie styki są dostępne z wymuszoną obsługą do zastosowań bezpieczeństwa, również jako warianty SUVA. Przekaźniki stycznikowe są odporne na warunki klimatyczne, mają wysoką niezawodność styków i nadają się do stosowania na całym świecie z odpowiednimi aprobatami (np. IEC i UL / CSA). Są dostępne w trybie AC lub DC i są dostępne w technologii śrubowej lub sprężynowej. Podstawowa wersja przekaźników stycznikowych jest 4-biegunowa i może być przedłużana przez zatrzaskowe bloki przełączników pomocniczych do 8 biegunów. Rozbudowane akcesoria styczników 3RT2 dla wielkości od S00 do S3 można również zastosować do przekaźników stycznikowych 3RH2. Przekaźniki stycznikowe 3RH2 zastępują sprawdzoną serię 3RH1. Prosty, wydajny, zawsze aktualny - modułowy system SIRIUS.
Opakowanie

sztuka

Rodzaj produktu

Stycznik

Model katalogowy producenta

3RH2122-1BB40

Rozmiar

S00

Ilość pinów

4 styki

Rodzaj styku pomocnicznego

2 NO

2 NC

Napięcie znamionowe

24 V/DC

Napięcie sterowania (min.)

24 V/DC

Napięcie sterowania (max.)

24 V/DC

Zakres napięcia sterującego

24 - 24 V/DC

Maksymalne natężenie ciągłe

10 A

Natężenie obciążenia

10 A

Pasuje do przekaźników marki

Siemens

Pasuje do przekaźników

Siemens serii S00

Cechy przekaźnika

styk pomocniczy

Sposób montażu

szyna

Połączenie komponentów

terminal śrubowy

Żywotność mechaniczna

3.0E7

IP20

Minimalna temperatura

-25 °C

Maksymalna temperatura

+60 °C

Szerokość produktu

45 mm

Wysokość produktu

57.5 mm

Głębokość produktu

73 mm

Wymiary

(D x S x W) 150 cm x 45 mm x 57.5 mm

Zawartość

1 szt.

Zgodne z RoHS

Tak

Długość produktu

150 cm

Waga

270 g

2

2

3 A

24-24 V

FALSE

Screw connection

DC

UKCA

nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1431043 Stycznik Siemens 3RH2122-1BB40 3RH21221BB40, 4 styki, 24 V/DC, 10 A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1431043 Stycznik Siemens 3RH2122-1BB40 3RH21221BB40, 4 styki, 24 V/DC, 10 A, 1 szt.

Opis

Stycznik przekaźnikowy, 2 NO + 2 NC, 24 V DC, wielkość S00, przyłącze śrubowe Stycznik przekaźnikowy SIRIUS 3RH2 do przełączania sygnałów sterujących w obwodzie sterowania.
Styczniki stycznikowe SIRIUS 3RH2 mają zgodne ze standardami oznaczenia połączeń oraz niezawodną i oszczędzającą czas technologię połączeń. Zwielokrotnienie wyjść umożliwia jednoczesne przełączanie kilku obwodów pomocniczych. Wszystkie styki są również dostępne w wersjach SUVA z pozytywnymi wskazówkami dotyczącymi zastosowań związanych z bezpieczeństwem. Przekaźniki stycznikowe są odporne na warunki klimatyczne, charakteryzują się wysoką niezawodnością styków i dzięki odpowiednim dopuszczeniom (np. IEC i UL/CSA) nadają się do stosowania na całym świecie.
Są dostępne z zasilaniem AC lub DC i są dostępne w technologii śrubowej lub sprężynowej. Podstawowa konstrukcja przekaźników stycznikowych ma 4 bieguny i może być rozszerzona do 8 biegunów przez zatrzaśnięcie łączników pomocniczych.
Szeroka gama akcesoriów do styczników 3RT2 dla rozmiarów S00 do S3 może być również wykorzystana do styczników przekaźnikowych 3RH2.
Przekaźniki stycznikowe 3RH2 zastępują sprawdzoną serię 3RH1.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt sprowadzany za specjalne zamówienie, bez możliwości zwrotu ani wymiany! Towar sprowadzony na zamówienie specjalne, bez możliwości zwrotu.
  • Ostrzeżenie!
    W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
