Name: Stycznik Siemens 3RT1363-6AE36 3RT13636AE36, 4 styki, 1000 V, 1 szt.
Brand: Siemens
SKU: 2863524
Availability: BackOrder

Elektryczny łącznik firmy Siemens, numer modelu 3RT136. Czarna obudowa z niebieską płytą czołową, widoczne elementy mocujące.

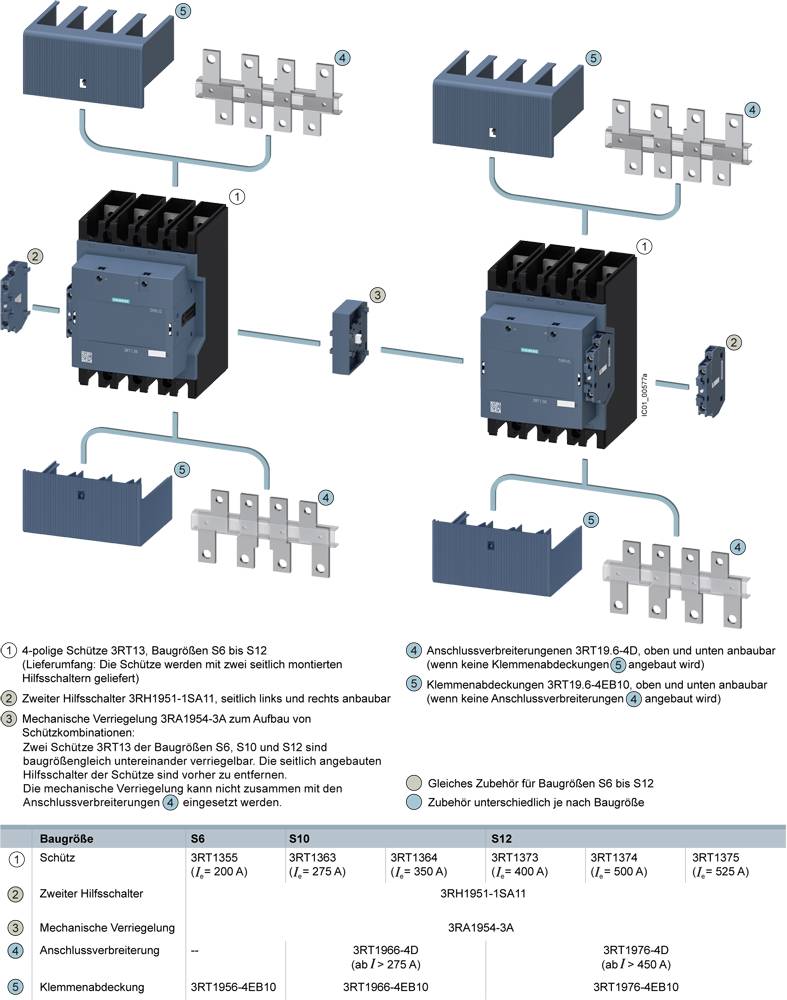

Diagram przedstawia montaż i podłączenia styków, model 3RT1. Zawiera części dodatkowe, blokadę mechaniczną i wymiary.

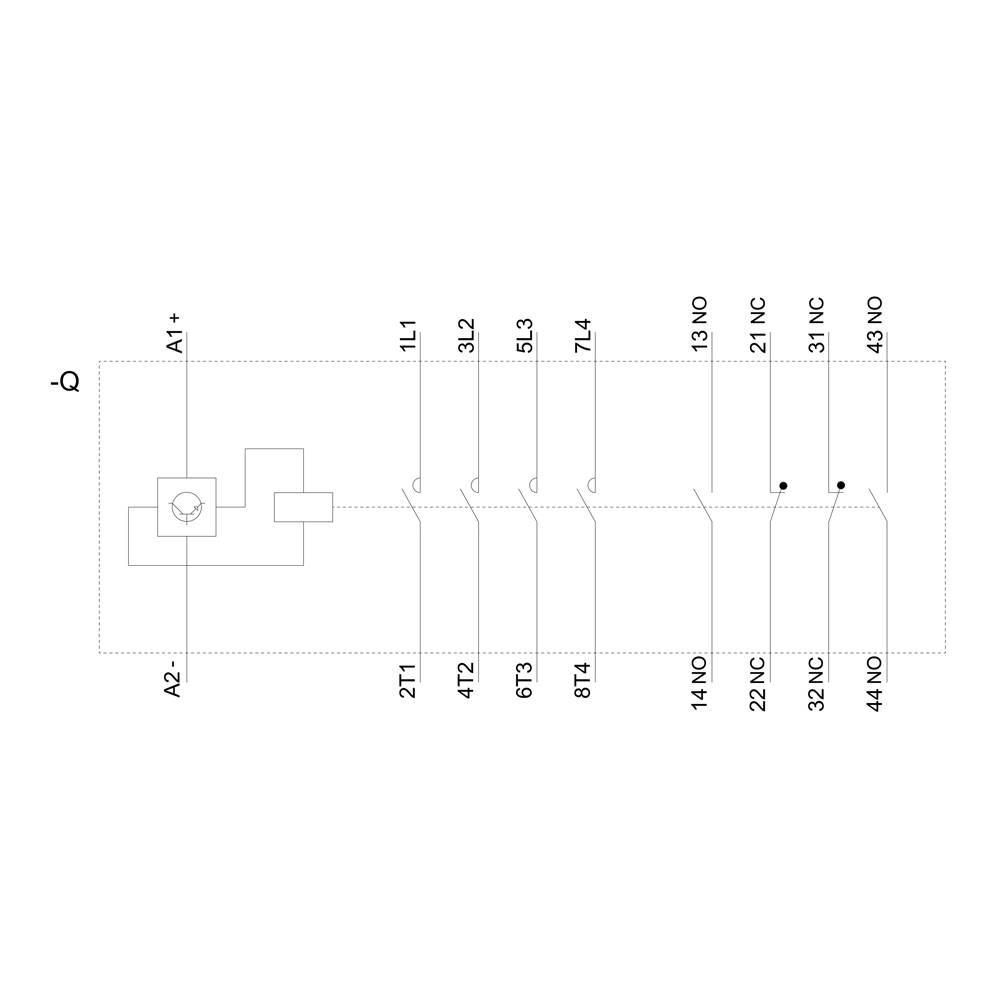

'Schemat elektryczny z wieloma zaciskami i połączeniami, opisany od A2-, A1+ do 44 NO. Przedstawia obwód elektryczny z kontaktami i przyłączami.'

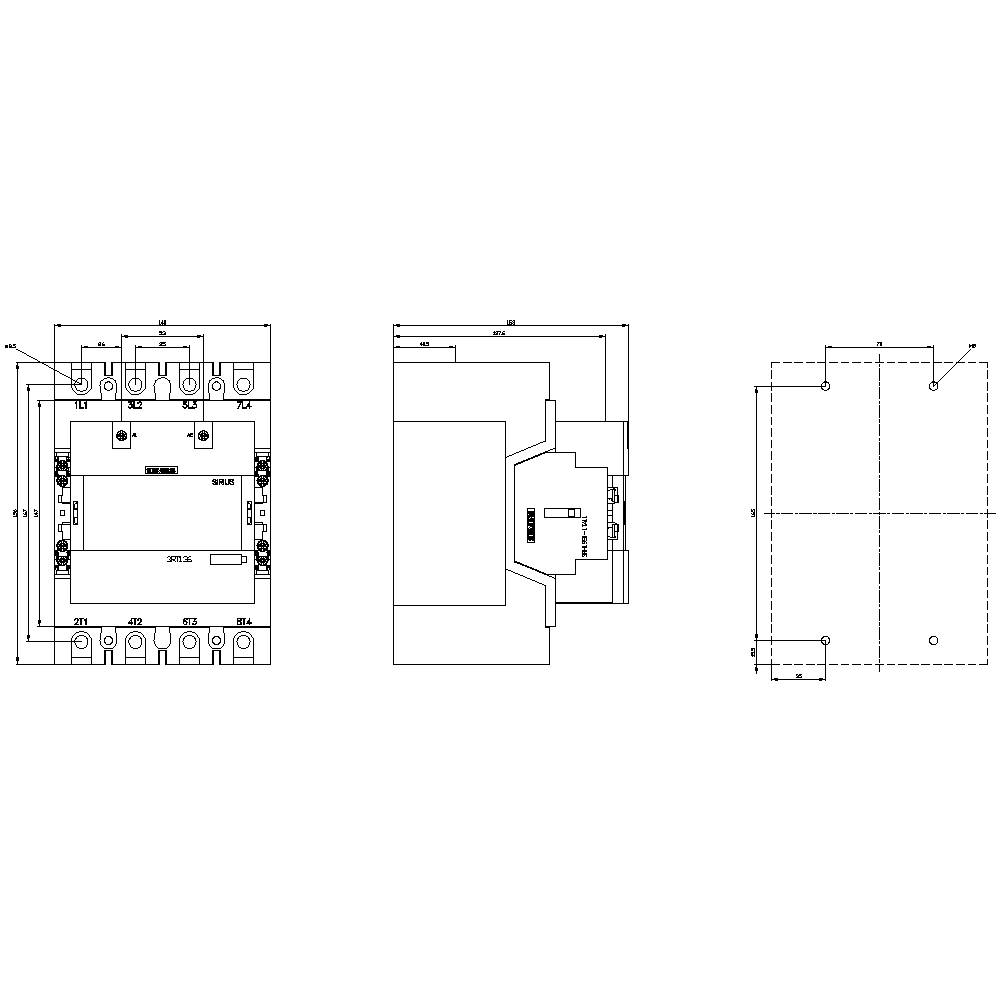

Rysunek techniczny przedstawia widok z przodu, z boku oraz z góry prostokątnego elementu, z dokładnymi wymiarami i specyfikacjami technicznymi.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Stycznik

Ilość pinów

4 styki

Napięcie znamionowe

1000 V

Moc

90000 W

Połączenie komponentów

śrubowe

złącze szynowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 10.12

Liczba

Sztuki

Suma (6089,00 zł / Sztuka)

6089,00 zł

4950,41 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 659,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Ilość styków NO / na styczniku / dla styków pomocniczych: 2
Liczba kontaktów zwiernych / dla kontaktów głównych: 4
Liczba styków zwiernych / dla styków pomocniczych: 2
Liczba styków NO / dla styków pomocniczych / dołączanych: 2
Ilość styków NO / dla styków pomocniczych / przełączanie bezzwłoczne: 2
Ilość styków NC / na styczniku / dla styków pomocniczych: 2
Liczba styków rozwiernych / dla styków pomocniczych: 2
Liczba styków NC / dla styków pomocniczych / dołączanych: 2
Liczba styków NC / dla styków pomocniczych / przełączanie bezzwłoczne: 2
Prąd roboczy przy AC-1 / przy 400 V / przy temperaturze otoczenia 40 °C: 275 A
Prąd roboczy przy AC-3 / przy 400 V: 190 A
Moc rozruchowa cewki magnetycznej przy DC: 205 W
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 1x (18 ... 14), 2x (18... 14)
Wysokość instalacji nad poziomem morza / maksymalna: 2000 m
Instalacja seryjna: tak
Ochrona przed dotykiem z przodu: Bezpieczny dla palców przy dotknięciu pionowym od przodu za pomocą zacisków skrzynkowych/osłony
Napięcie izolacji obwodu głównego przy stopniu zanieczyszczenia 3: 1000 V
Kontakt lustrzany: tak
Stopień ochrony: IP20 z przodu z osłoną
Napięcie udarowe wytrzymywane obwodu głównego: 8 kV
Rozszerzenie produktu / przełącznik pomocniczy: tak

Opakowanie: sztuka

Rodzaj produktu: Stycznik

Model katalogowy producenta: 3RT1363-6AE36

Rozmiar: S10

Ilość pinów: 4 styki

Rodzaj styku: 2 NO
2 NC

Napięcie znamionowe: 1000 V

Napięcie sterowania (min.): 24 V/AC
20 V/DC

Napięcie sterowania (max.): 60 V/AC
60 V/DC

Zakres napięcia sterującego: 24, 20 - 60, 60 V/AC, V/DC

Maksymalna moc przełączania: 90000 W

Maksymalne natężenie ciągłe: 275 A

: 90000 W

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: przykręcany

Połączenie komponentów: śrubowe
złącze szynowe

Czas reakcji: 80 ms

Czas rozpadu: 60 ms

: IP00

Minimalna temperatura: -40 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 140 mm

Wysokość produktu: 196 mm

Głębokość produktu: 153 mm

Wymiary: (S x W x G) 140 x 196 x 153 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2863524 Stycznik Siemens 3RT1363-6AE36 3RT13636AE36, 4 styki, 1000 V, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2863524 Stycznik Siemens 3RT1363-6AE36 3RT13636AE36, 4 styki, 1000 V, 1 szt.

Opis

Stycznik, AC-1, 275 A/400 V/40°C, S10, 4-biegunowy, AC 24-60V, DC 20-60V, 2NO+2NC, listwa łączeniowa/zacisk śrubowy Prosty, wydajny, zawsze aktualny data - system modułowy SIRIUS.
