Name: Stycznik Siemens 3RT1374-6AF36 3RT13746AF36, 4 styki, 1000 V, 1 szt.
Brand: Siemens
SKU: 2863537
Availability: BackOrder

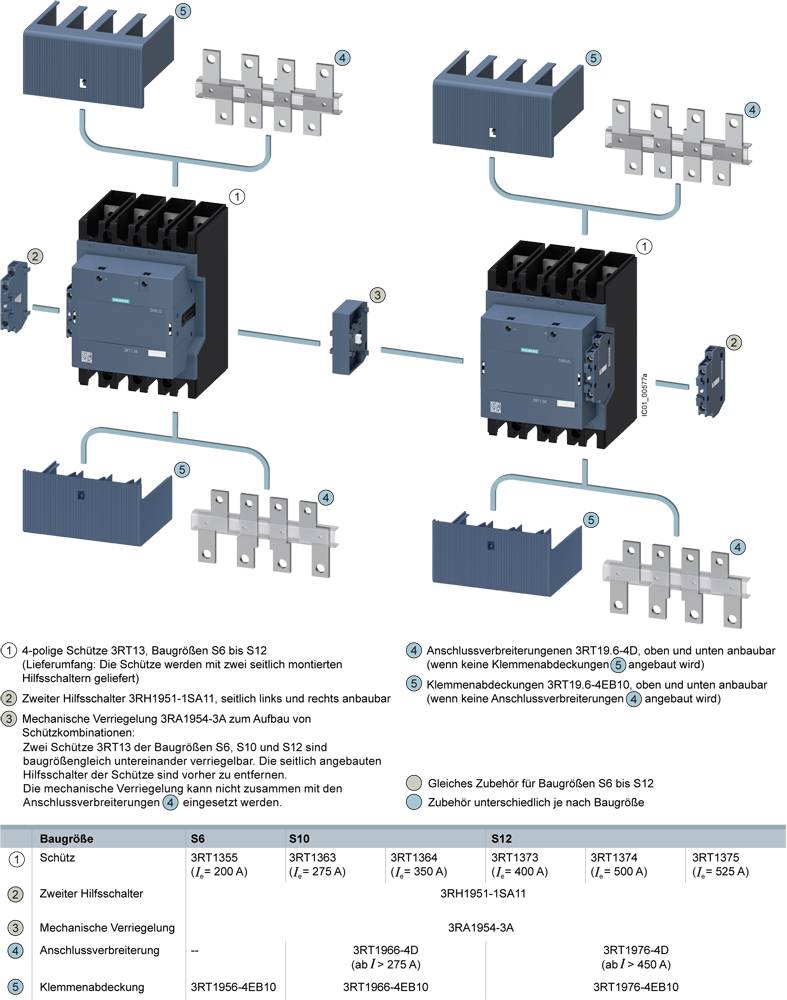

Ilustracja urządzenia przełączającego z osprzętem przyłączeniowym, blokadą mechaniczną i dodatkowym stykiem pomocniczym. Prezentuje opcje montażowe.

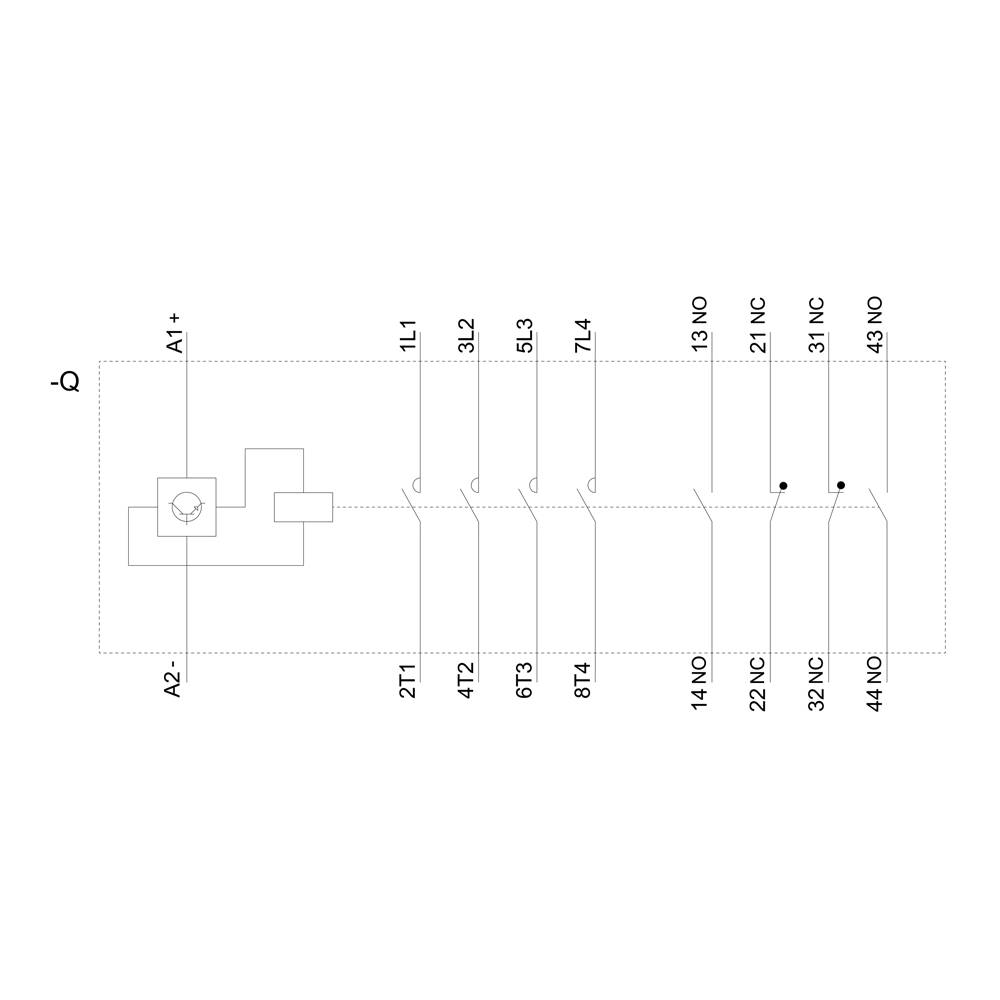

Schemat elektrycznego obwodu sterującego z wieloma stykami i połączeniami, oznaczony numerami i symbolami.

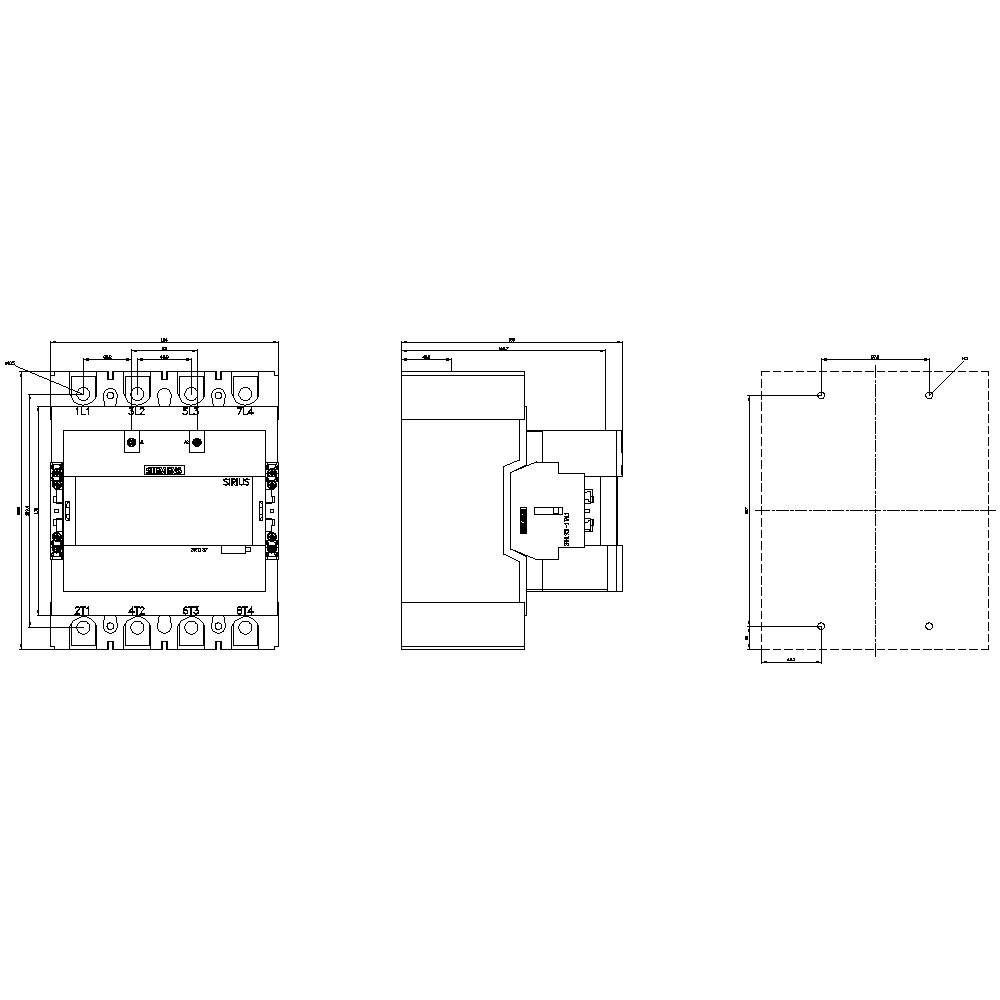

Rysunek techniczny elementu elektrycznego z trzema widokami: widok z przodu, widok z boku oraz widok z góry, z dokładnymi wymiarami.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Stycznik

Ilość pinów

4 styki

Napięcie znamionowe

1000 V

Moc

160000 W

Połączenie komponentów

śrubowe

złącze szynowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 4.11

49 Sztuki

Liczba

Sztuki

Suma (12 699,00 zł / Sztuka)

12 699,00 zł

10 324,39 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Ilość styków NO / na styczniku / dla styków pomocniczych: 2
Liczba kontaktów zwiernych / dla kontaktów głównych: 4
Liczba styków zwiernych / dla styków pomocniczych: 2
Liczba styków NO / dla styków pomocniczych / dołączanych: 2
Ilość styków NO / dla styków pomocniczych / przełączanie bezzwłoczne: 2
Ilość styków NC / na styczniku / dla styków pomocniczych: 2
Liczba styków rozwiernych / dla styków pomocniczych: 2
Liczba styków NC / dla styków pomocniczych / dołączanych: 2
Liczba styków NC / dla styków pomocniczych / przełączanie bezzwłoczne: 2
Prąd roboczy przy AC-1 / przy 400 V / przy temperaturze otoczenia 40 °C: 500 A
Prąd roboczy przy AC-3 / przy 400 V: 305 A
Moc rozruchowa cewki magnetycznej przy DC: 360 W
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 1x (18 ... 14), 2x (18... 14)
Wysokość instalacji nad poziomem morza / maksymalna: 2000 m
Instalacja seryjna: tak
Ochrona przed dotykiem z przodu: Bezpieczne dla palców przy dotknięciu pionowym od przodu za pomocą zacisków skrzynkowych/osłony
Napięcie izolacji obwodu głównego przy stopniu zanieczyszczenia 3: 1000 V
Kontakt lustrzany: tak
Stopień ochrony: IP20 z przodu z osłoną
Napięcie udarowe wytrzymywane obwodu głównego: 8 kV
Rozszerzenie produktu / przełącznik pomocniczy: tak

Rodzaj produktu: Stycznik

Model katalogowy producenta: 3RT1374-6AF36

Rozmiar: S12

Ilość pinów: 4 styki

Rodzaj styku: 2 NO
2 NC

Napięcie znamionowe: 1000 V

Napięcie sterowania (min.): 48 V/AC
48 V/DC

Napięcie sterowania (max.): 130 V/AC
130 V/DC

Zakres napięcia sterującego: 48, 48 - 130, 130 V/AC, V/DC

Maksymalne napięcie przełączania: 1000 V DC/AC

Maksymalna moc przełączania: 160000 W

Maksymalne natężenie ciągłe: 500 A

: 160000 W

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: przykręcany

Połączenie komponentów: śrubowe
złącze szynowe

Czas reakcji: 80 ms

Czas rozpadu: 60 ms

: IP00

Minimalna temperatura: -40 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 184 mm

Wysokość produktu: 225 mm

Głębokość produktu: 180 mm

Wymiary: (S x W x G) 184 x 225 x 180 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: tak
