Name: Stycznik Siemens 3RT2023-1AC20 3RT20231AC20, 3 styki, 690 V/AC, 1 szt.
Brand: Siemens
SKU: 1704587
Availability: BackOrder

Elektryczny stycznik firmy Siemens, model Sirius, w kolorach czarnym i niebieskim, z zaciskami i dźwignią z przodu.

Otwarta szafa sterownicza ukazuje komponenty elektroniczne; w tle widać maszynę przez okno pokryte kroplami deszczu.

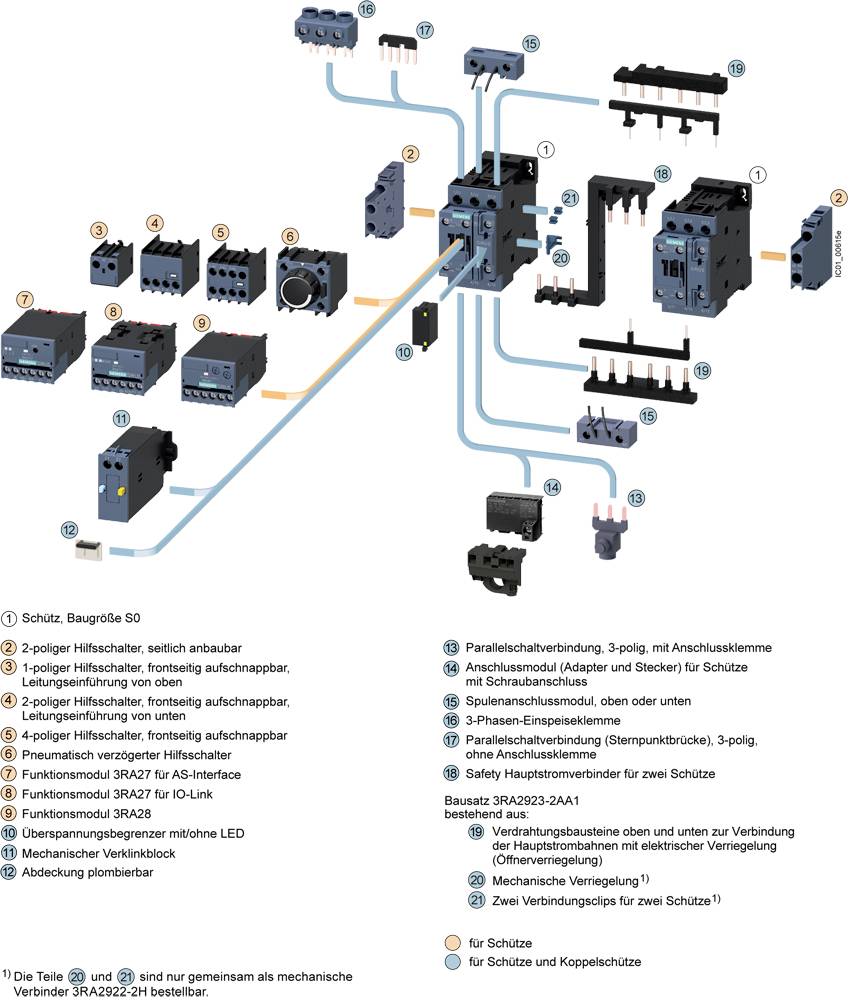

Diagram przedstawia budowę i połączenia elementów zabezpieczających oraz ich akcesoriów. Ponumerowane części obejmują wyłączniki pomocnicze, złącza wtykowe oraz moduły funkcyjne LED. Legenda wyjaśnia symbole i funkcje.

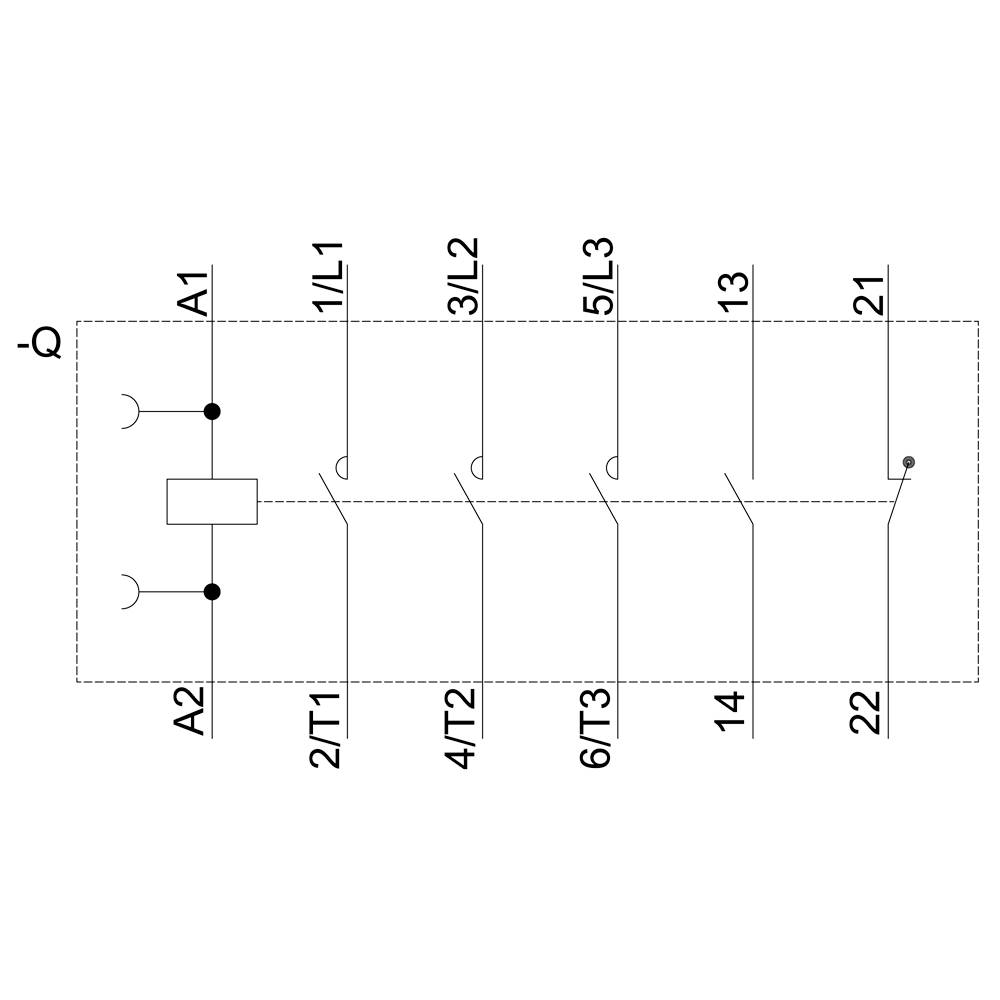

Schemat elektryczny silnika trójfazowego z sześcioma zaciskami: L1, L2, L3, T1, T2, T3. Stycznik i bezpiecznik są przedstawione po prawej stronie.

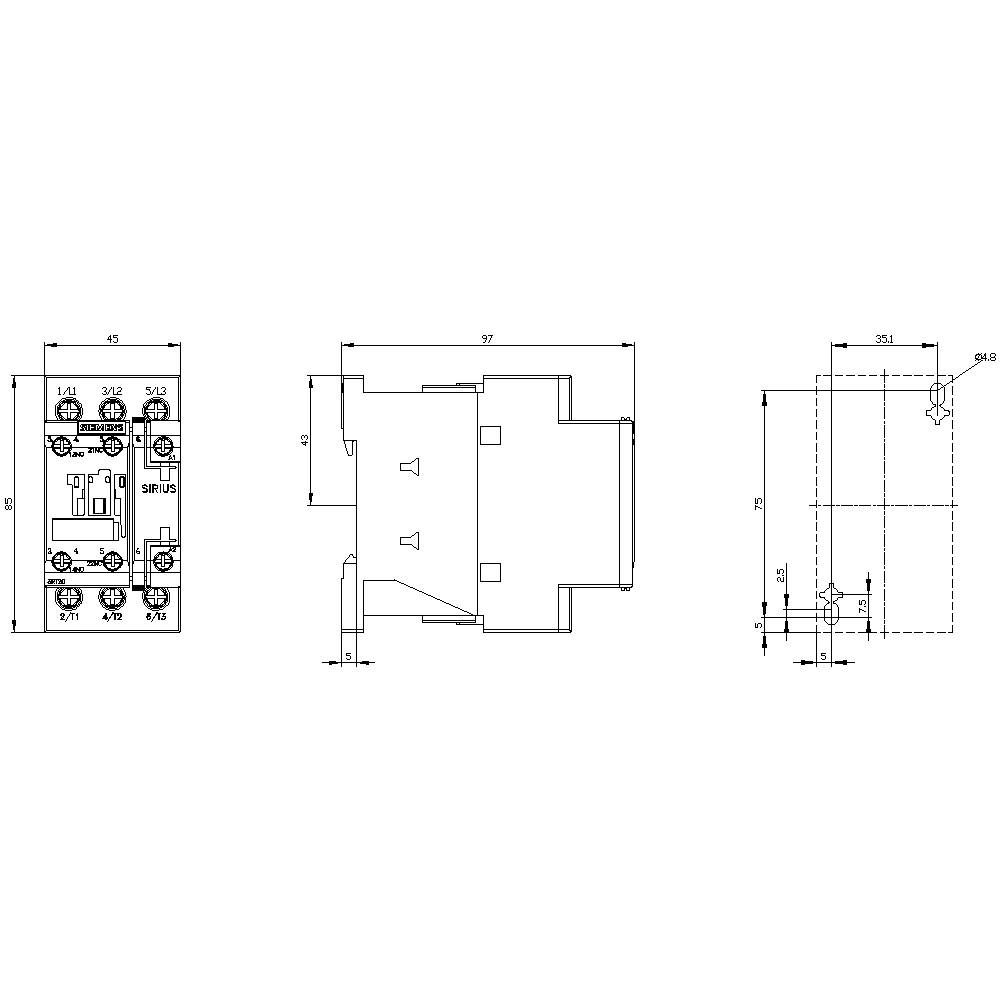

Rysunek techniczny elektrycznego przekaźnika z widokami bocznymi i czołowymi, włączając wymiary w milimetrach dla precyzji.

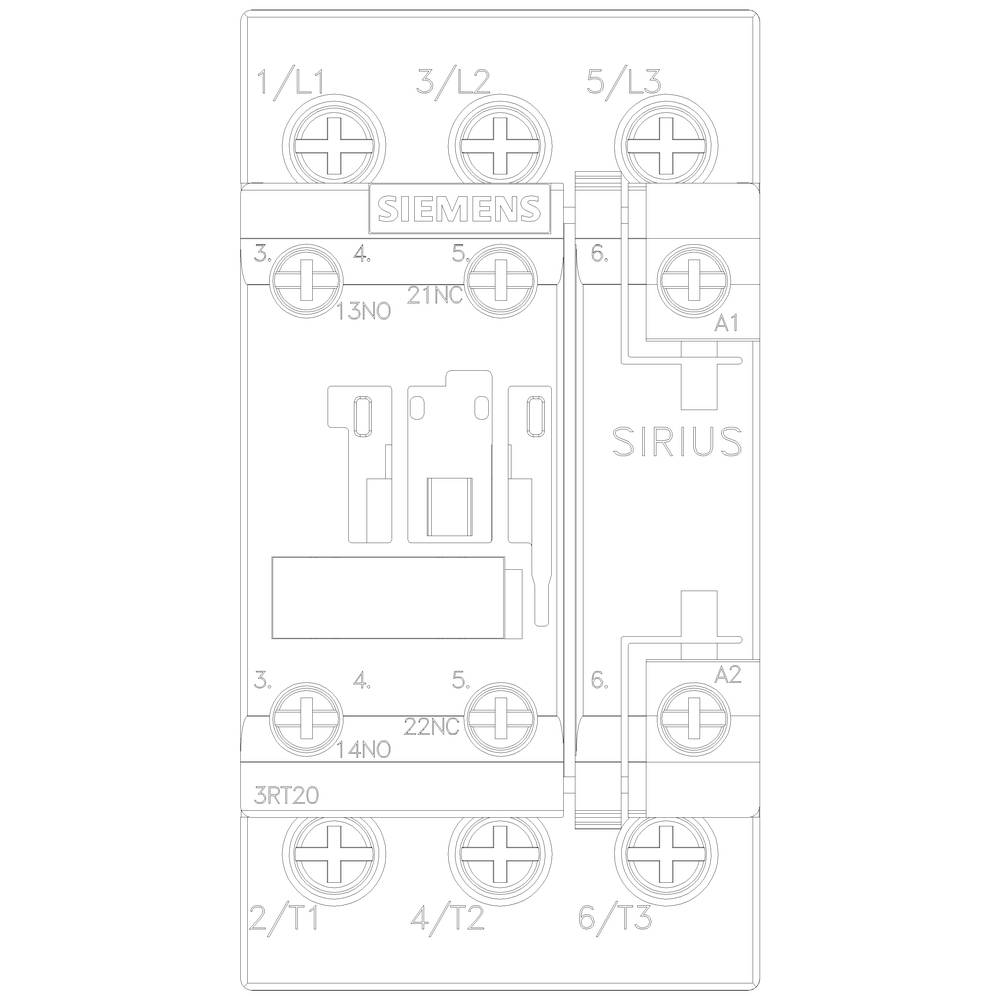

Schemat elektryczny stycznika Siemens SIRIUS, przedstawiający zaciski zasilające L1, L2, L3, T1, T2, T3 oraz zaciski sterujące A1, A2, 13, 14, 21, 22.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Stycznik

Ilość pinów

3 styki

Napięcie znamionowe

690 V/AC

Moc

4 kW

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 19.11

Liczba

Sztuki

Suma (169,00 zł / Sztuka)

249,00 zł

-32 %

169,00 zł

137,40 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Typ napięcia: AC
Przekrój przewodu pełny lub linka: 10 mm²
Przekrój przewodu drobno spleciony: 10 mm²

Rodzaj produktu: Stycznik

Model katalogowy producenta: 3RT2023-1AC20

Rozmiar: S0

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Napięcie znamionowe: 690 V/AC

Maksymalne napięcie przełączania: 690 V/AC

Maksymalne natężenie ciągłe: 9 A

: 4 kW

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: mocowany
przykręcany

Połączenie komponentów: śrubowe

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 45 mm

Wysokość produktu: 85 mm

Głębokość produktu: 97 mm

Wymiary: (S x W x G) 45 x 85 x 97 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: TRUE

: 4 kW

: 3

: 1

: 1

: 9 A

: 40 A

: 24-24 V

: 24-24 V

: Screw connection

: AC

: 8.5 A

: 3.677

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Moc

Siemens 3RT2023-1AB00 Stycznik 3 NO 4 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1699182

Dostawa w czw. 19.11

Conrad Electronic

4 kW

Sztuki

Min.: 1

Vielfache: 1

269,00 zł^*

Siemens 3RT2023-1AB04 Stycznik 3 NO 4 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu1746132

Dostawa w czw. 19.11

Conrad Electronic

4 kW

Sztuki

Min.: 1

Vielfache: 1

379,00 zł^*

Siemens 3RT2023-1AD00 Stycznik 3 NO 4 kW 690 V/AC 1 szt.

Numer produktu1746133

Dostawa w czw. 19.11

Conrad Electronic

4 kW

Sztuki

Min.: 1

Vielfache: 1

219,00 zł^*

Siemens 3RT2023-1AF00 Stycznik 3 NO 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1746134

Dostawa w czw. 19.11

Conrad Electronic

Sztuki

Min.: 1

Vielfache: 1

289,00 zł^*

Siemens 3RT2023-1AG20 Stycznik 3 NO 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Numer produktu1746136

Dostawa w czw. 19.11

Conrad Electronic

Sztuki

Min.: 1

Vielfache: 1

269,00 zł^*

Siemens 3RT2023-1AK60 Stycznik 3 NO 4 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1746212

Dostawa w czw. 19.11

Conrad Electronic

4 kW

Sztuki

Min.: 1

Vielfache: 1

289,00 zł^*

Siemens 3RT2023-1AL24 Stycznik 3 NO 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1741010

Dostawa w czw. 19.11

Conrad Electronic

Sztuki

Min.: 1

Vielfache: 1

379,00 zł^*

Siemens 3RT2023-1AM20 Stycznik 3 NO 4000 W 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1683922

Dostawa w czw. 19.11

Conrad Electronic

4000 W

Sztuki

Min.: 1

Vielfache: 1

309,00 zł^*

Siemens 3RT2023-1AN20 Stycznik 3 NO 4 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1746215

Dostawa w czw. 19.11

Conrad Electronic

4 kW

Sztuki

Min.: 1

Vielfache: 1

269,00 zł^*

Siemens 3RT2023-1AN24 Stycznik 3 NO 4 kW 690 V/AC styk pomocniczy Pasuje do przekaźników marki: Siemens 1 szt.

Numer produktu1704797

Dostawa w czw. 19.11

Conrad Electronic

4 kW

Sztuki

Min.: 1

Vielfache: 1

399,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1704587 Stycznik Siemens 3RT2023-1AC20 3RT20231AC20, 3 styki, 690 V/AC, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1704587 Stycznik Siemens 3RT2023-1AC20 3RT20231AC20, 3 styki, 690 V/AC, 1 szt.

Opis

Stycznik mocy, AC-3 9 A, 4 kW / 400 V 1 NO + 1 NC, AC 24 V, 50 / 60 Hz 3-biegunowy, rozmiar S0 przyłącze śrubowe Stycznik mocy SIRIUS 3RT2 do przełączania silników.
Styczniki 3RT2 są częścią modułowego systemu SIRIUS z idealnie dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością styków. Można je łączyć z innymi elementami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Styczniki oferują optymalne połączenie ze sterownikiem dla każdej aplikacji (równoległe, przez ASi lub IO-Link). Zintegrowane przełączniki pomocnicze zmniejszają złożoność Twojej konstrukcji. Przednie złącza umożliwiają łatwe okablowanie. Styczniki 3RT2 są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz IE3/IE4ready.
Są dostępne w różnych rozmiarach i w szerokim zakresie mocy, przy pracy AC i DC. Oprócz technologii połączeń śrubowych, urządzenia są konsekwentnie dostępne z połączeniami sprężynowymi, które zapewniają szybkie, bezobsługowe i odporne na wibracje połączenie.
Szeroka gama akcesoriów, takich jak styki pomocnicze, wyzwalacze pomocnicze itp., jest taka sama dla wszystkich rozmiarów. Dostępne moduły połączeniowe, moduły funkcyjne i system zasilający SIRIUS 3RV29 znacznie zmniejszają nakłady związane z okablowaniem.
Styczniki mocy 3RT2 zastępują sprawdzoną serię 3RT1 (do 55 kW).
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).

Opis

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
