Stycznik Siemens 3TC5617-0LB4 3TC56170LB4, 2 styki, 1 szt.

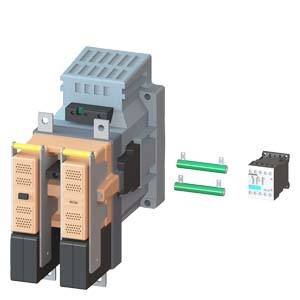

Przemysłowy elektryczny system przełączający z dwoma kontaktorami, dwoma zielonymi rezystorami i dodatkowym modułem rozszerzającym obwód.

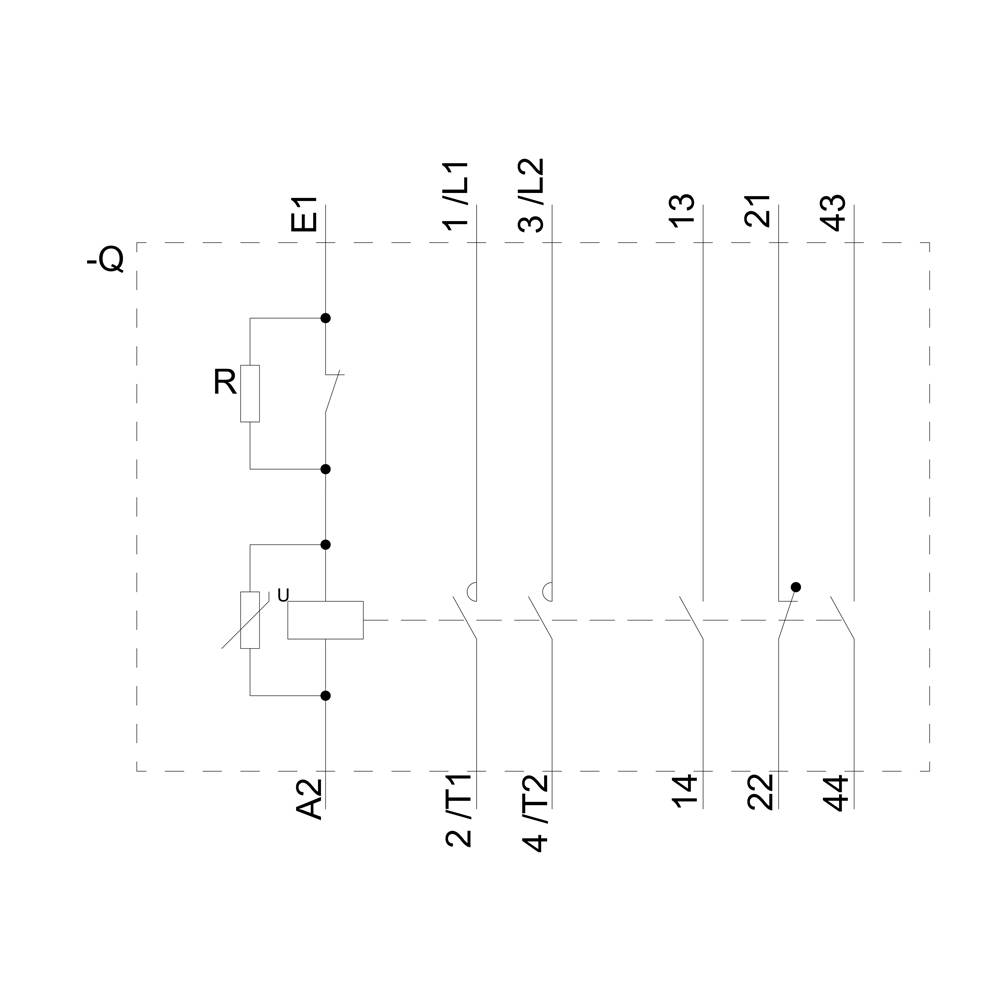

Schemat elektryczny obwodu z przekaźnikiem (R) i przełącznikiem (E1); przedstawia połączenia i oznaczone styki A2, 1-4.

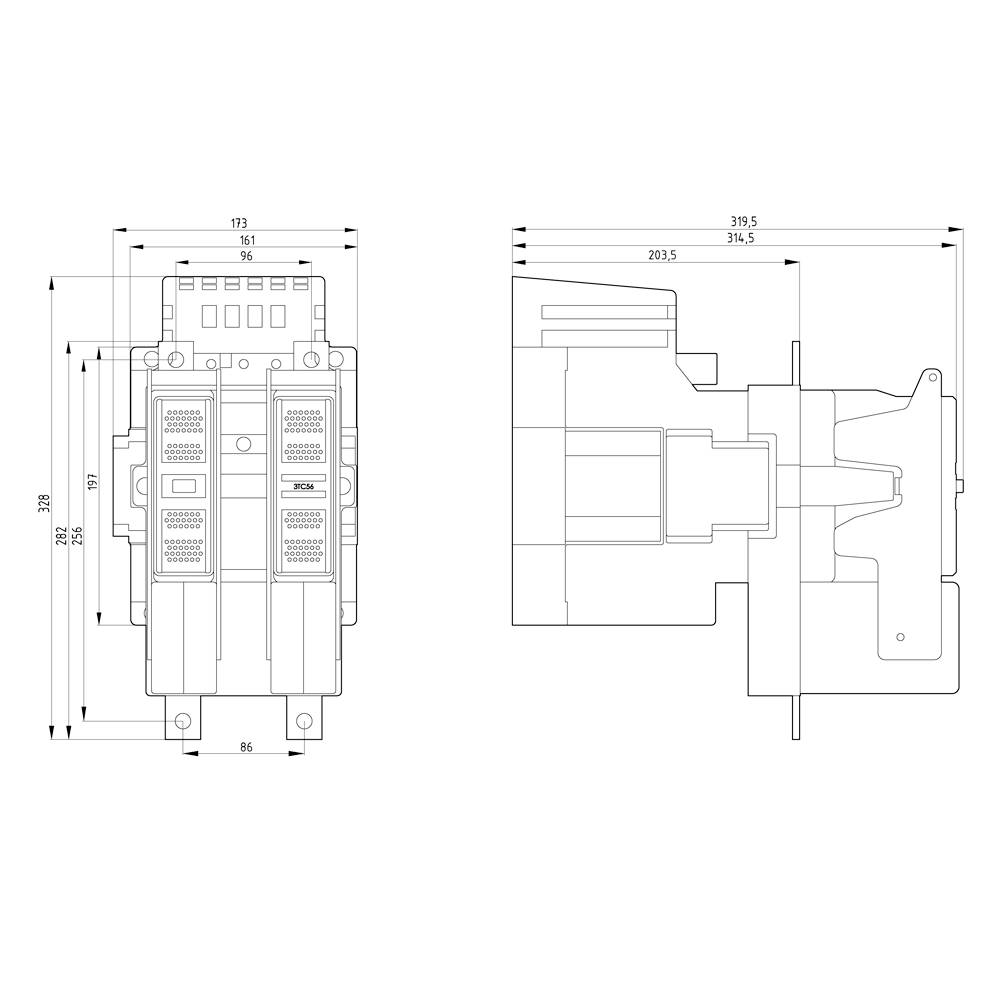

Rysunek techniczny sztychu z wymiarami w milimetrach. Widok z przodu i z boku z określonymi szczegółowymi wymiarami szerokości i wysokości.
1/3
Zdjęcie poglądowe
Rodzaj produktu
Stycznik
Ilość pinów
2 styki
Moc
250 kW
Połączenie komponentów
śrubowe
Opakowanie
sztuka
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w śr. 4.11
35 Sztuki
Liczba
Suma (21 499,00 zł / Sztuka)
21 499,00 zł
17 478,86 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

Ochrona Bgr.12, 2-biegunowy, DC-3 i 5, 400A przy 750V styki pomocnicze 21 (2NO+1NC)

Dodatkowe informacje:

Dane techniczne

  • Moc robocza / przy DC-3 / przy DC-5 / przy 750 V: 250 kW
  • Rodzaj napięcia: DC
  • Napięcie izolacji: 1000 V
  • Ochrona przed porażeniem prądem: bezpieczny dla palców tylko z osłoną zacisków
Opakowanie

sztuka

Rodzaj produktu

Stycznik

Model katalogowy producenta

3TC5617-0LB4

Rozmiar

12

Ilość pinów

2 styki

Przełączanie (przekaźnik)

Obwód prądu stałego

Rodzaj styku

2 NO

Rodzaj styku pomocnicznego

1 NC

2 NO

Napięcie sterowania (min.)

16.8 V/DC

Napięcie sterowania (max.)

30 V/DC

Zakres napięcia sterującego

16.8 - 30 V/DC

Maksymalne napięcie przełączania

750 V/DC

Maksymalne natężenie ciągłe

400 A

250 kW

Pasuje do przekaźników marki

Siemens

Cechy przekaźnika

warystor

Sposób montażu

przykręcany

Połączenie komponentów

śrubowe

Żywotność mechaniczna

10000000

IP00

Minimalna temperatura

-40 °C

Maksymalna temperatura

+70 °C

Szerokość produktu

235 mm

Wysokość produktu

281 mm

Głębokość produktu

314 mm

Wymiary

(S x W x G) 235 x 281 x 314 mm

Zawartość

1 szt.

Zgodne z RoHS

Tak

TRUE

2

0

2

1

Screw connection

140 kW

400 A

DC

UKCA

nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1739395 Stycznik Siemens 3TC5617-0LB4 3TC56170LB4, 2 styki, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1739395 Stycznik Siemens 3TC5617-0LB4 3TC56170LB4, 2 styki, 1 szt.

Opis

Stycznik, rozmiar 12, 2-biegunowy, DC-3 i 5, 400 A przy 750 V Styki pomocnicze 21 (2 NO + 1 NC) DC 24 V DC praca z warystorem i rezystorem szeregowym Zakres roboczy 0,7...1,25 x US DC- Zadziałanie stycznik 3TC do przełączania napięcia DC, 2-biegunowy.
Styczniki DC 3TC imponują maksymalną wydajnością w połączeniu z kompaktową konstrukcją i wysoką niezawodnością styków. Charakteryzują się również szczególnie długą żywotnością przełączania. Wstępnie zmontowane przełączniki pomocnicze zmniejszają złożoność konfiguracji. Urządzenia są dopuszczone na całym świecie (np. IEC i UL/CSA).
Są dostępne w różnych rozmiarach, do pracy AC i DC, na różne napięcia i z różnymi stykami pomocniczymi. W obwodzie głównym urządzenia można łączyć za pomocą szyn.
Dostępna jest szeroka gama akcesoriów do tych styczników, takich jak ograniczniki przepięć, styki pomocnicze czy osłony zacisków.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

  • Ostrzeżenie!
    W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
