Name: Stycznik sprzęgający Siemens 3RT2038-1KB44 3RT20381KB44, 3 styki, 690 V/AC, 1 szt.
Brand: Siemens
SKU: 1746450
Availability: BackOrder

Elektryczny stycznik Siemensa w czarnej obudowie z wieloma zaciskami, służący do sterowania obwodami elektrycznymi.

Maszynownia z otwartą rozdzielnicą po lewej stronie, wypełnioną kablami i modułami sterującymi. Po prawej stronie deszczowe okno z rozmytym widokiem maszyny.

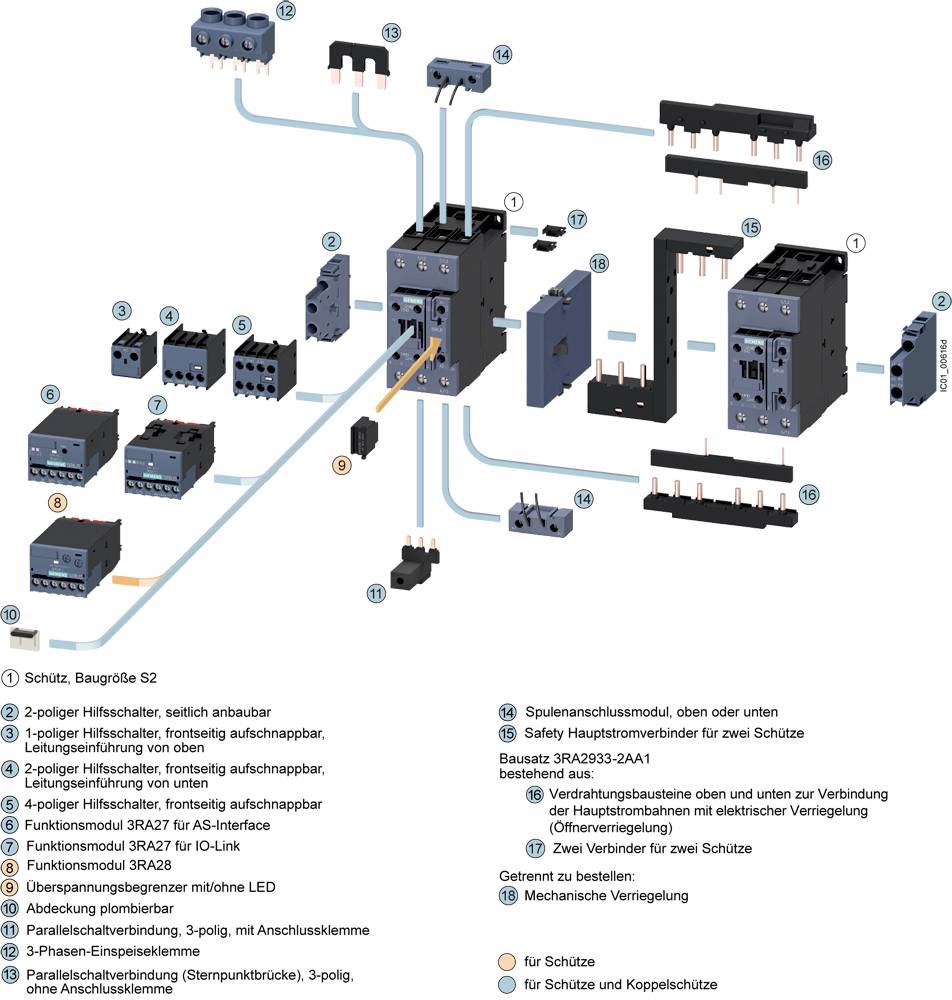

Rysunek urządzenia łączeniowego z zaznaczonymi komponentami i punktami przyłączeniowymi. Opisy wskazują funkcje i punkty połączeń.

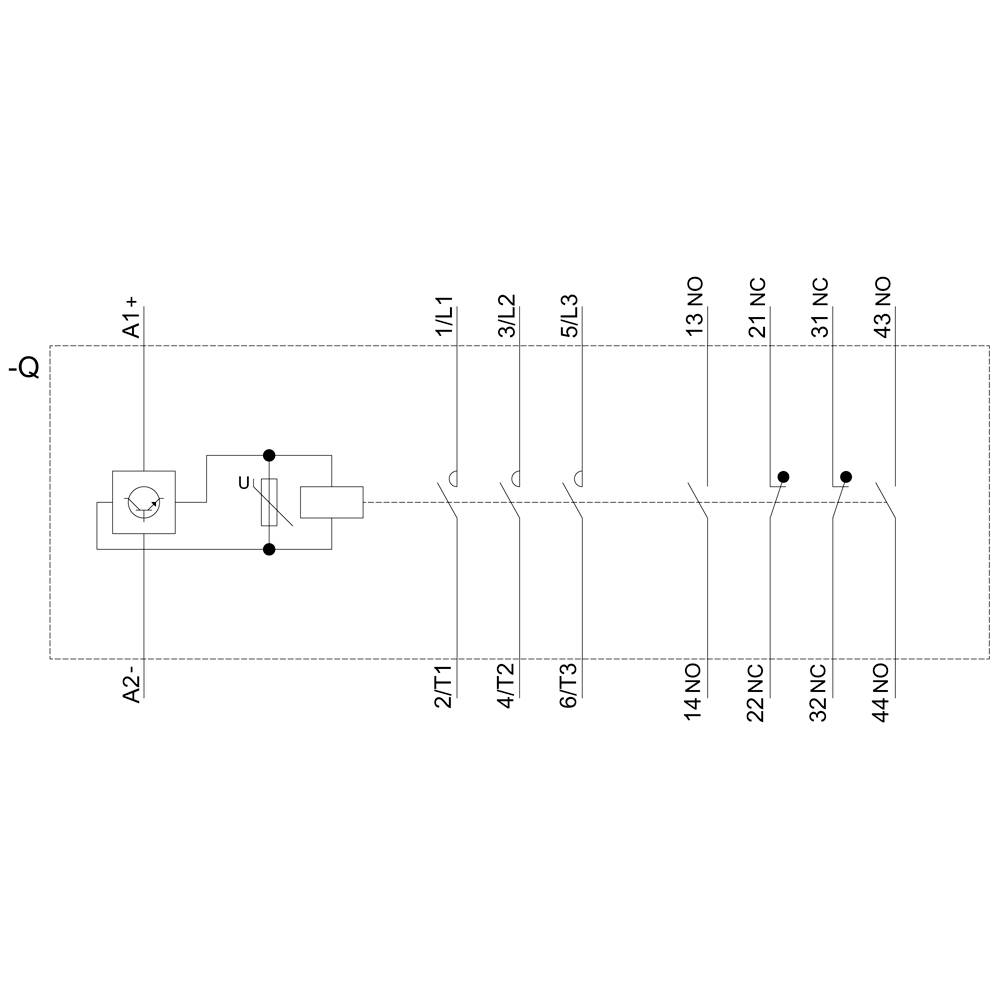

Schemat elektryczny silnika z bezpiecznikiem, stycznikiem oraz pięcioma blokami stykowymi: czterema normalnie otwartymi (NO) i dwoma normalnie zamkniętymi (NC).

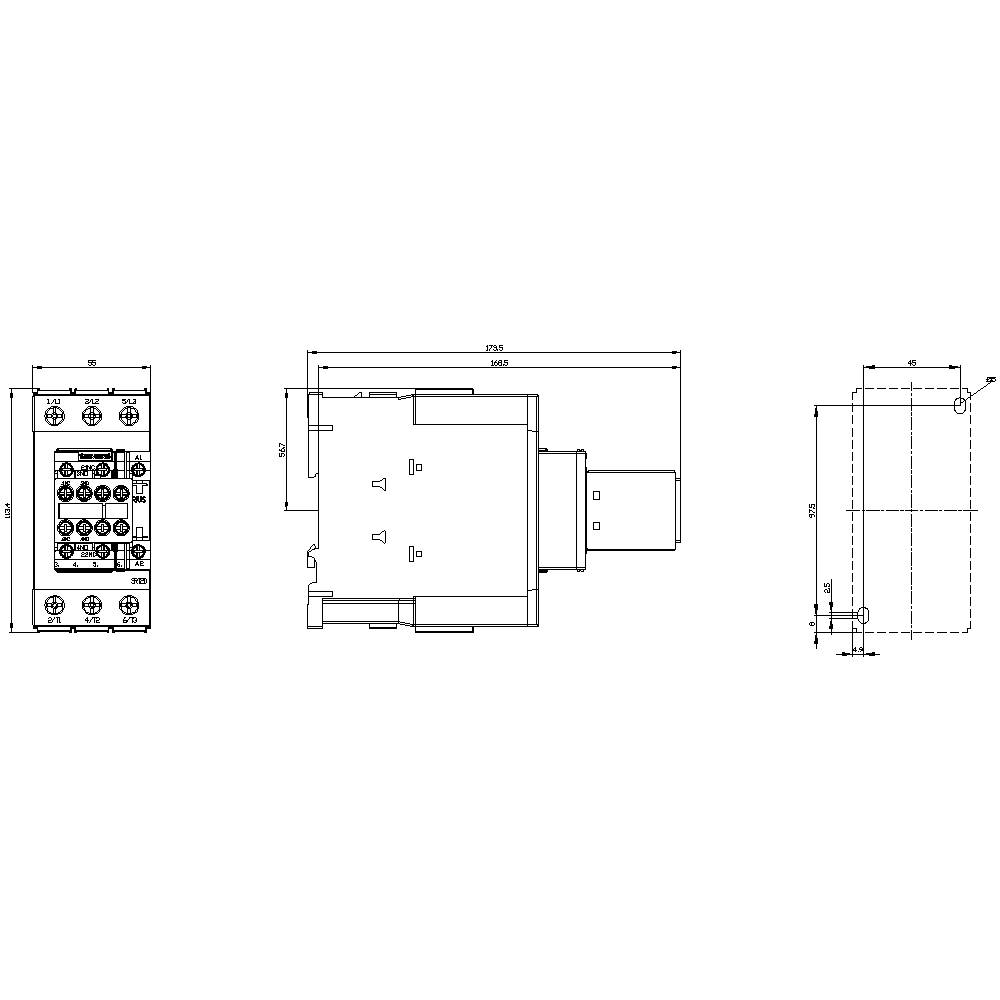

Rysunek techniczny elektrycznego złącza elektrycznego w trzech rzutach z wymiarami. Widok z przodu przedstawia przyłącza, widok z boku ukazuje kształt obudowy.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Stycznik sprzęgający

Ilość pinów

3 styki

Napięcie znamionowe

690 V/AC

Moc

37 kW

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 3.12

Liczba

Sztuki

Suma (2839,00 zł / Sztuka)

2839,00 zł

2308,13 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Typ napięcia: DC
Przekrój przewodu jednożyłowego lub wielożyłowego: 50 mm²
Przekrój poprzeczny przewodu z cienkich drutów: 35 mm2

Opakowanie: sztuka

Rodzaj produktu: Stycznik sprzęgający

Model katalogowy producenta: 3RT2038-1KB44

Rozmiar: S2

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Napięcie znamionowe: 690 V/AC

Napięcie sterowania (min.): 19.2 V/DC

Napięcie sterowania (max.): 28.8 V/DC

Zakres napięcia sterującego: 19.2 - 28.8 V/DC

Maksymalne napięcie przełączania: 690 V/AC

Maksymalne natężenie ciągłe: 80 A

: 37 kW

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: warystor

Sposób montażu: mocowany
przykręcany

Połączenie komponentów: śrubowe

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 55 mm

Wysokość produktu: 114 mm

Głębokość produktu: 174 mm

Wymiary: (S x W x G) 55 x 114 x 174 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: TRUE

: 37 kW

: 3

: 2

: 2

: 80 A

: 90 A

: 24-24 V

: Screw connection

: DC

: 55 A

: 36.775

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1746450 Stycznik sprzęgający Siemens 3RT2038-1KB44 3RT20381KB44, 3 styki, 690 V/AC, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1746450 Stycznik sprzęgający Siemens 3RT2038-1KB44 3RT20381KB44, 3 styki, 690 V/AC, 1 szt.

Opis

Stycznik sprzęgający, AC-3 80 A, 37 kW / 400 V 2 NO + 2 NC, DC 24 V z warystorem, 3-biegunowy, przyłącze śrubowe, rozmiar S2 odpowiedni dla wyjść PLC 2 A Stycznik sprzęgający SIRIUS 3RT2 do przełączania silników i pomocniczych Obwody sterujące specjalnie zaprojektowane do bezpośredniego podłączenia do sterowników elektronicznych.
Styczniki 3RT2 są częścią modułowego systemu SIRIUS z idealnie dopasowanymi produktami. Imponują wysoką wydajnością połączoną z kompaktową konstrukcją i wysoką niezawodnością styków. Można je łączyć z innymi elementami podajnika ładunku na różne sposoby. Wiele kombinacji urządzeń jest testowanych w fabryce. Zintegrowane przełączniki pomocnicze zmniejszają złożoność Twojej konstrukcji. Przednie złącza umożliwiają łatwe okablowanie. Styczniki 3RT2 są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) oraz IE3/IE4ready.
Oprócz technologii połączeń śrubowych, urządzenia są konsekwentnie dostępne z połączeniami sprężynowymi, które zapewniają szybkie, bezobsługowe i odporne na wibracje połączenie.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
