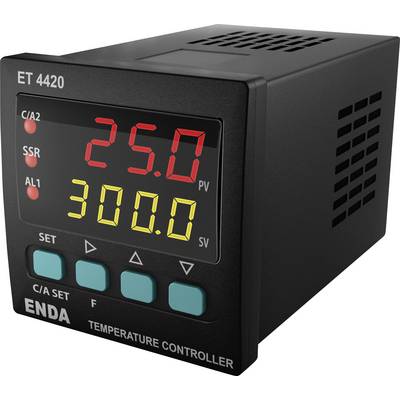

Termostat Enda Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x S x W) 87 x 48 x 48 mm
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Termostat
Rodzaj regulatora temperatury
PID
Napięcie robocze
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Maksymalna mierzona temperatura
1700 °C
Ilość wyjśc przekaźnikowych
2
Karta katalogowa (PDF)
7 Sztuki
Liczba
Suma (519,51 zł / Sztuka)
519,51 zł
639,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 7 sztuka
Cechy produktu
Regulator temperatury PID
- Możliwość wprowadzenia wybranej wartości podwójnej stawki
- Możliwość wyboru typu czujnika (Pt-100, J, K, L, T, S, R)
- Automatyczne obliczanie parametrów PID (SELF TUNE)
- Wejście cyfrowe z trzema różnymi przypisywalnymi funkcjami
- Klawisz funkcyjny F, któremu można przypisać trzy różne funkcje
- Funkcja miękkiego startu
- Wybieralne wyjście sterujące SSR
- Wyjście przekaźnikowe C/A2, które można wykorzystać jako drugie wyjście alarmowe lub sterujące temperaturą
- Wyjście przekaźnikowe A1, które można wykorzystać jako pierwsze wyjście alarmowe lub wyjście chłodzenia PID
- Możliwość wyboru sterowania ogrzewaniem/chłodzeniem
- Właściwość przesunięcia dla wejścia
- Możliwość wyboru pozycji przekaźnika w przypadku awarii sondy lub pracy okresowej i automatycznej okresowej
- Komunikacja z protokołem ModBus RS-485
- Oznaczenie CE zgodnie z normami EN
- Opis tego produktu został przetłumaczony automatycznie.
Dane techniczne
- Rodzaj produktu
Termostat
- Model katalogowy producenta
ET4420-LV
- Rodzaj regulatora temperatury
PID
- Napięcie robocze
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Temperatura pomiarowa (zakres)
-199.9 do 1700 °C
- Maksymalna mierzona temperatura
1700 °C
- Minimalna mierzona temperatura
-199.9 °C
- Ilość wyjśc przekaźnikowych
2
- Ilość wyjść tranzystorowych
1
- Wyjścia
Przekaźnik C/A2: 250 V AC, 8 A (obciążenie rezystancyjne), styk przełączny NO + NC, możliwość wyboru jako wyjście sterujące lub Alarm2
Przekaźnik A1: 250 V AC, 8 A (obciążenie rezystancyjne), NO, możliwość wyboru jako Alarm1 lub wyjście sterowania PID do funkcji chłodzenia
Wyjście SSR: maks. 20 mA, 24 V
- Wymiary
(D x S x W) 87 x 48 x 48 mm
- Kolor
czarny
- Wysokość produktu
48 mm
- Długość produktu
87 mm
- Szerokość produktu
48 mm
IP65 (od przodu), IP20 (od tyłu)
- Rodzaj czujnika
Pt100
J
K
L
T
S
R
B
- Numer katalogowy producenta
ET4420-LV
- Specyfikacja
Regulacja PID z samostrojeniem (SELFTUNE)
Miękki start (funkcja rampy)
Możliwość wyboru trybu sterowania Włącz-Wyłącz / P, PI, PD, PID.
- Głębokość montażowa
87 mm
- Sposób montażu
do wbudowania
- Wejścia cyfrowe
1
- Wymiary zabudowy
48x48 mm
- Typ czujnika
Pt100, J, K, T, S, R
- Waga
250
- Napięcie robocze
230 V/AC
Do pobrania
Karta katalogowa
Karta katalogowa 3527765 Termostat Enda Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x S x W) 87 x 48 x 48 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3527765 Termostat Enda Pt100, J, K, L, T, S, R, B -199.9 do 1700 °C (D x S x W) 87 x 48 x 48 mm
Opis
Regulator PID w różnych wymiarach instalacyjnych DIN (48 x 48, 72 x 72, 96 x 96 mm), rodzaj regulacji do wyboru między włączeniem a wyłączeniem („ON-OFF“) zachowania przełączeniowego lub regulacja PID z samooptymalizacją. Równoczesne wskazanie wartości rzeczywistej (czerwony lub żółty wskaźnik 7-segmentowy) i wartości zadanej (żółty wskaźnik 7-segmentowy). Możliwość ustawienia funkcji softstart (funkcji rampy) i kodu zabezpieczającego przeciw nieupoważnionej zmianie wartości. Prosta i intuicyjna obsługa dzięki pionowemu i poziomemu sterowaniu menu.
Charakterystyka
- Wejście pomiarowe dla połączenia dwu-/ trójprzewodowego Pt100 (DIN EN60751) od – 200 do + 600 °C lub od – 99,9 do + 300 °C
- Termoelementy (zgodnie z DIN EN60584) od 0 do 1600 °C – typu J, K, T, S, R, o dokładności 0,2 % v. MB z 1 cyfrowym zabezpieczeniem danych w EEPROM
- Stopień ochrony z przodu: IP60
- Stopień ochrony z tyłu: IP20. Wraz z dołączaną listwą z zaciskami śrubowymi dla 2,5 mm
- 1 przekaźnik ze stykiem przełącznym
- 1 styk zamykający (moc załączalna 2 A/250 V/AC przy obciążeniu rezystancyjnym)
- 1 wyjście półprzewodnikowe (SSR, maks. 12 V/DC / 20 mA).
