Tester instalacji Benning IT 105

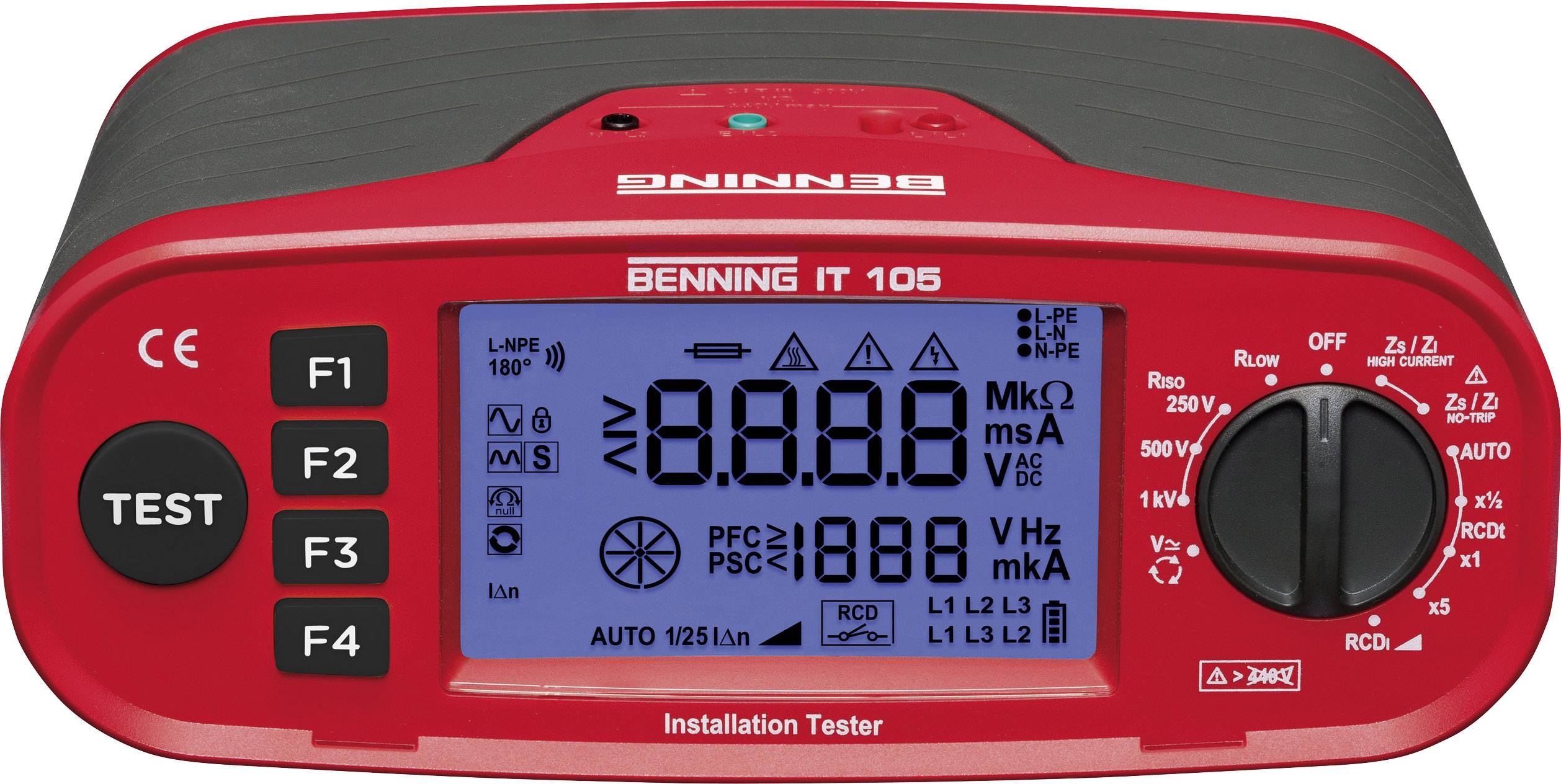

Elektroniczne urządzenie pomiarowe z wyświetlaczem do odczytu wartości, czerwonym pokrętłem oraz klawiszami funkcyjnymi F1 do F4. Urządzenie wyświetla różne parametry pomiarów elektrycznych.

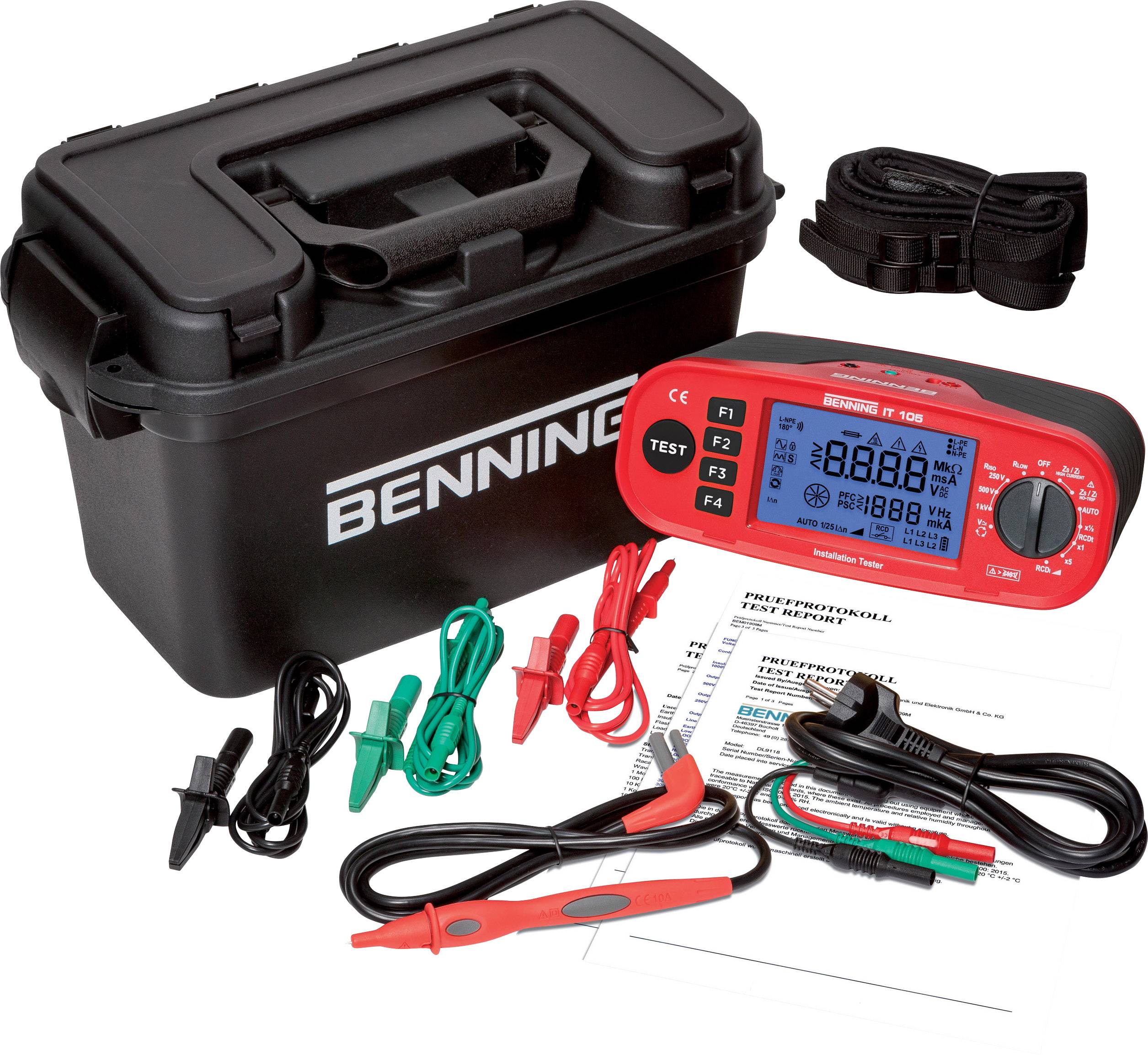

Cyfrowe urządzenie pomiarowe z niebiesko podświetlanym wyświetlaczem i różnymi kablami leży obok czarnej plastikowej walizki.

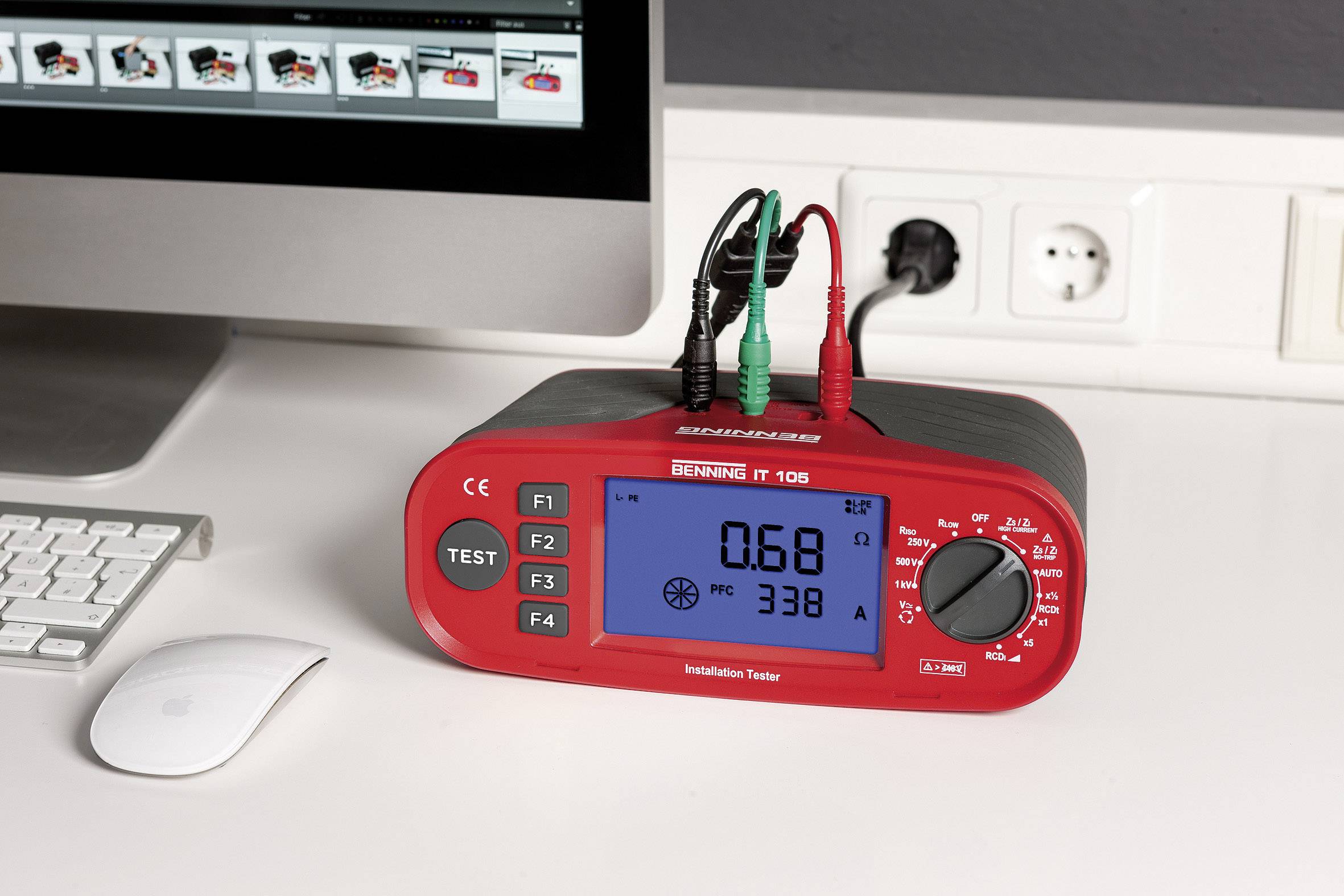

Czerwone urządzenie pomiarowe do instalacji elektrycznych z wyświetlaczem cyfrowym pokazuje '0,68' i '338 A'. Leży na biurku obok monitora i myszy.

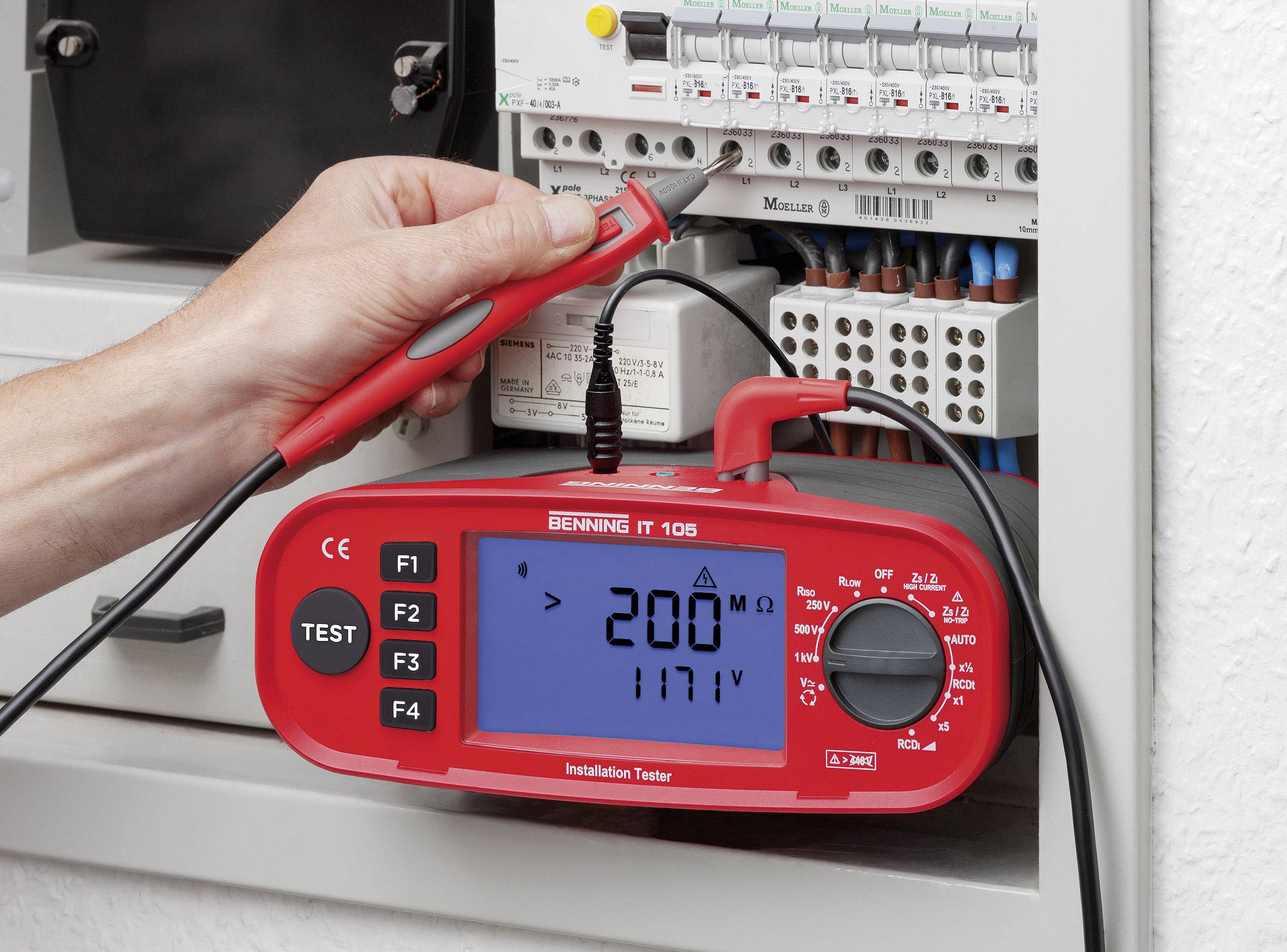

Osoba używa czerwonego miernika instalacyjnego do pomiaru napięcia w otwartej skrzynce bezpiecznikowej. Wyświetlacz pokazuje '200V' i '117V'.

1/4

Przewodnik po

Kalibracja - co to jest, kto jej potrzebuje?

Karta katalogowa (PDF)

Niedostępne

Zgłoś wątpliwości prawne

Cechy produktu

Tester instalacji

Testowanie instalacji elektrycznych zgodnie z VDE 0100/0105 i IEC 60364
Niska rezystancja przewodu ochronnego i przewodów ekwipotencjalnych (prąd testowy: 200 mA)
Rezystancja izolacji przy napięciu testowym 250 V, 500 V i 1000 V.
Impedancja pętli (L-PE) bez wyzwalania FI / RCD (NO-TRIP) z jednoczesnym wyświetlaniem prądu zwarciowego (PFC)
Impedancja linii (LN / L) z wysokim prądem testowym (HIGH CURRENT) z jednoczesnym wyświetlaniem prądu zwarciowego (PSC)
Testowanie RCCB, standardowego i opóźnionego (S) z sinusoidalnym (AC) i impulsowym prądem testowym (A)
Automatyczny pomiar czasu wyzwalania (x, 1 x i 5 x IΔN) i prądu wyzwalania
Pomiar napięcia i częstotliwości do 440 V
Test sekwencji faz w sieciach trójfazowych (L1-L2-L3)

Dane techniczne

Graficzny wyświetlacz LCD (podświetlany)
Zakres pomiarowy niska rezystancja: 0,15 Ω - 199 Ω
Prąd testowy: 200 mA
Napięcie testowe: 250 V / 500 V / 1000 V
Impedancja linii pomiaru zakresu: 0,2 Ω - 1999 Ω
Zakres pomiarowy Impedancja pętli: 0,2 Ω - 1999 Ω
Prąd zwarciowy: do 26 kA
Test FI (RCD): typ AC, A
Zakres pomiaru napięcia: 1 V - 440 V.
Zakres częstotliwości: 45 Hz - 65 Hz.

Rodzaj produktu: Tester instalacji

: fabryczna (z certyfikatem)

Wymiary: (D x S x W) 235 x 132 x 230 mm

Waga: 1.5 kg

Zakres pomiarowe VDE: impedancja linii
impedancja pętli
rezystancja izolacji
napięcie
rezystancja
częstotliwość

Norma DIN: DIN IEC 60364

Wyświetlacz: cyfrowy (LCD)

Szerokość produktu: 132 mm

Wysokość produktu: 230 mm

Długość produktu: 235 mm

Procedura testowa: automatyczna

Zasilanie: bateryjne

Model katalogowy producenta: IT 105

Norma VDE: 0100
0105

Specyfikacja testera VDE: Test RCD/FI

Kolor: wielobarwny

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1720605 Tester instalacji Benning IT 105

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1720605 Tester instalacji Benning IT 105

Informacje

Informacje 1720605 Tester instalacji Benning IT 105

Opis

Testy bezpieczeństwa systemów elektrycznych po montażu, modyfikacji lub regularnym powtórzeniu można przeprowadzić prosto i efektywnie za pomocą BENNING IT 105.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

Bardzo duży wyświetlacz graficzny (95 x 55 mm) z podświetleniem
Sonda z przyciskiem TEST, aby rozpocząć proces pomiaru
Funkcja startu AUTO do pomiaru impedancji niskiej impedancji, pętli i linii
Funkcja LOCK (ciągły pomiar) rezystancji izolacji
Kompensacja (zerowa równowaga) przewodów pomiarowych do 10 Ω.

Zakres dostawy

BENNING IT 105
Sztywna walizka
Sonda testowa z przyciskiem TEST
Zestaw sond testowych/zacisków krokodylkowych
Kabel testowy z wtyczką ochronną
Pas na ramię
6 baterii typu AA
Instrukcja obsługi
Certyfikat standardu fabrycznego
