Tester instalacji eMobility PCE Instruments, PCE-EVSE 310, Typ 2, 25 cm

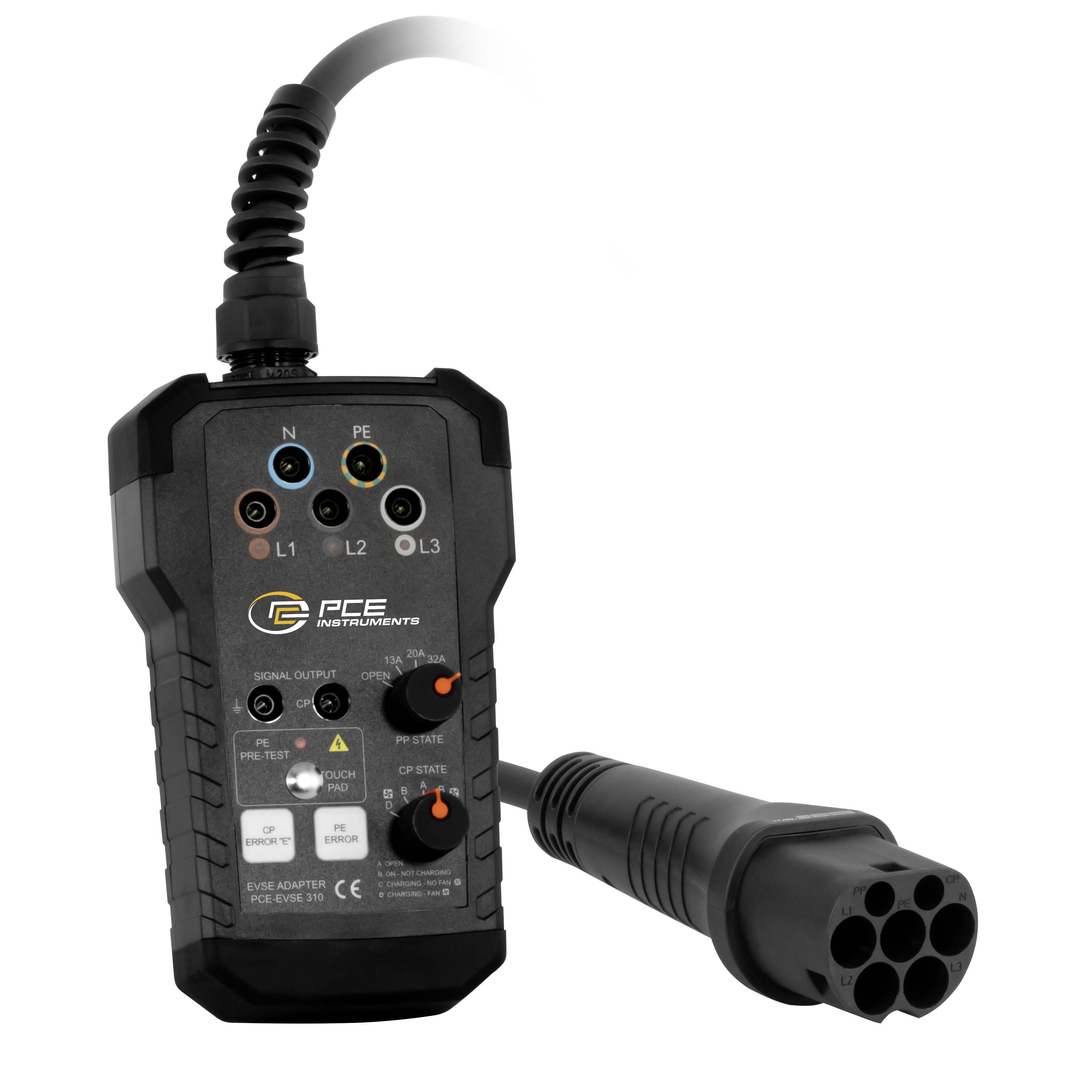

Przenośny tester elektryczny PCE Instruments z opatrzonymi etykietami gniazdami N, PE, L1, L2, L3 i dołączonym wielostykowym kablem łącznika na białym tle

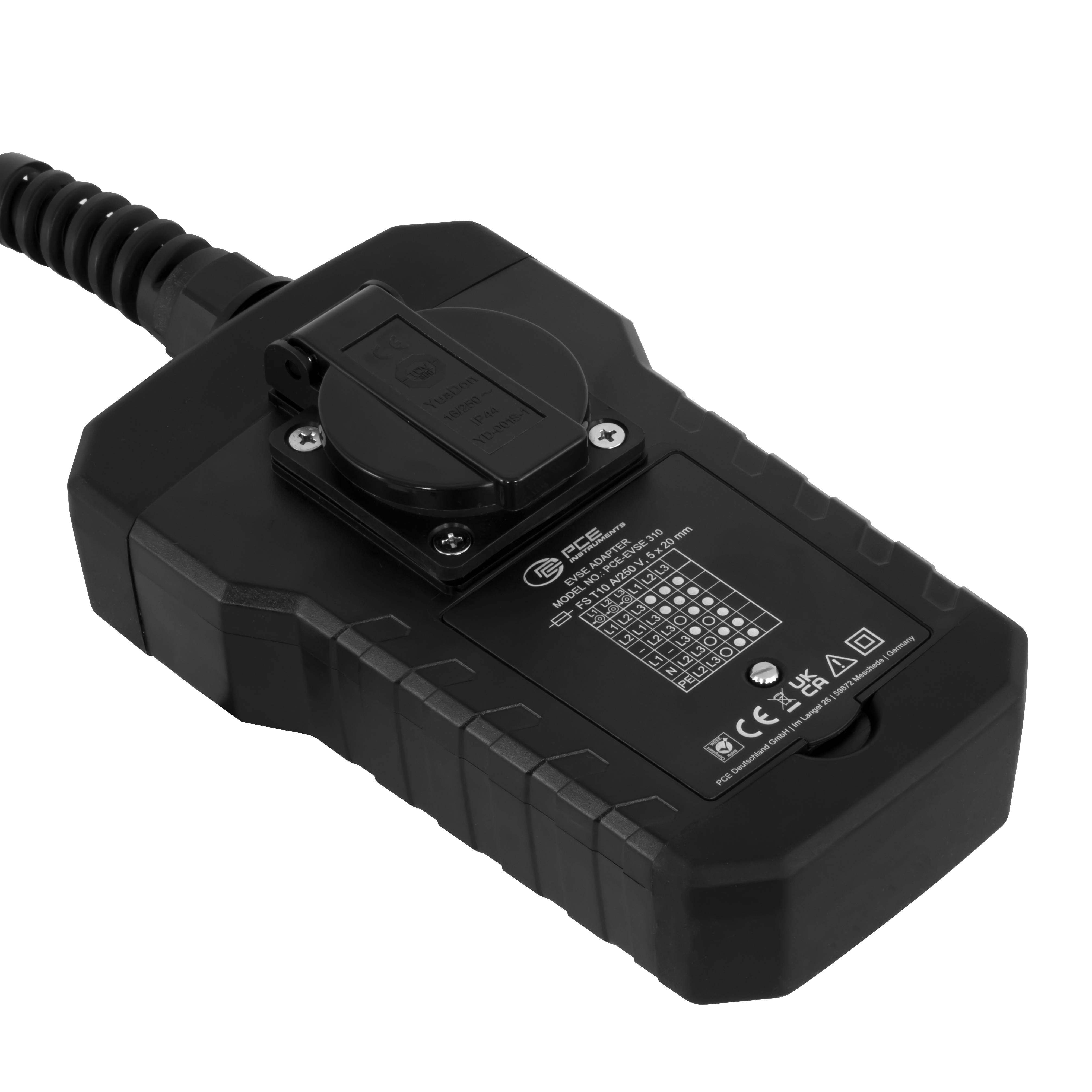

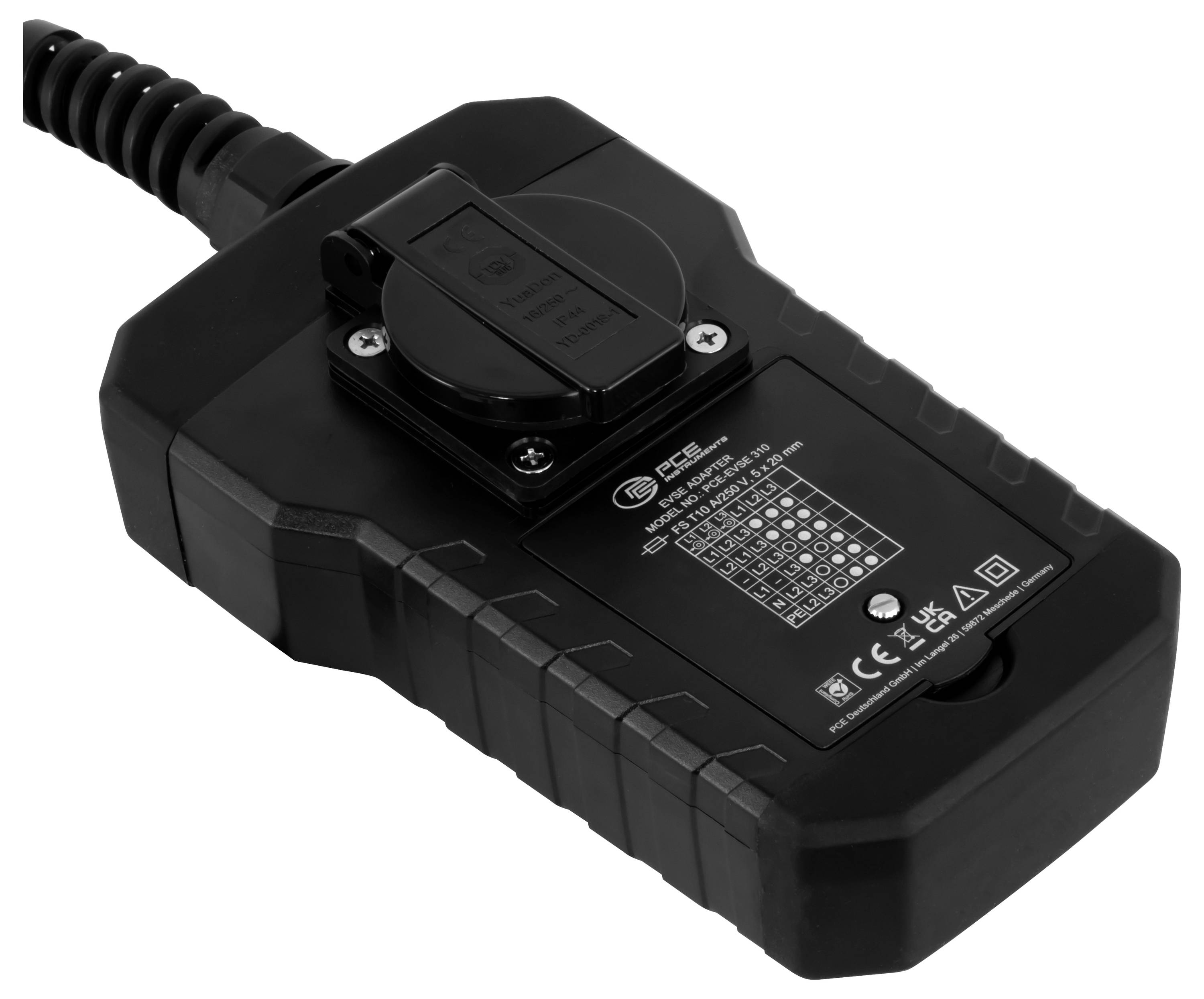

Czarny wytrzymały przenośny urządzenie elektryczne z żebrowanym przewodem, prawdopodobnie narzędzie elektryczne lub sterownik, pokazane na białym tle.

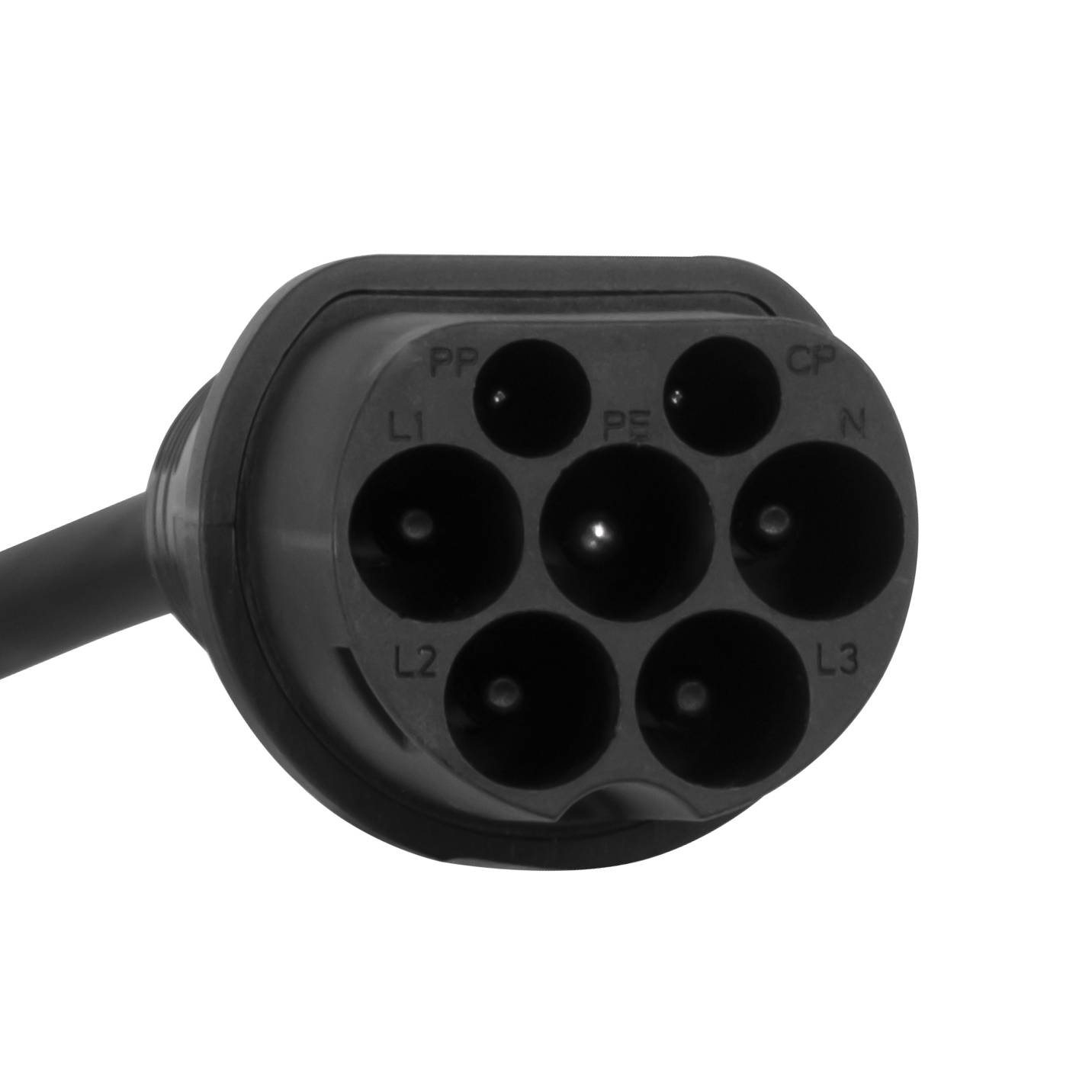

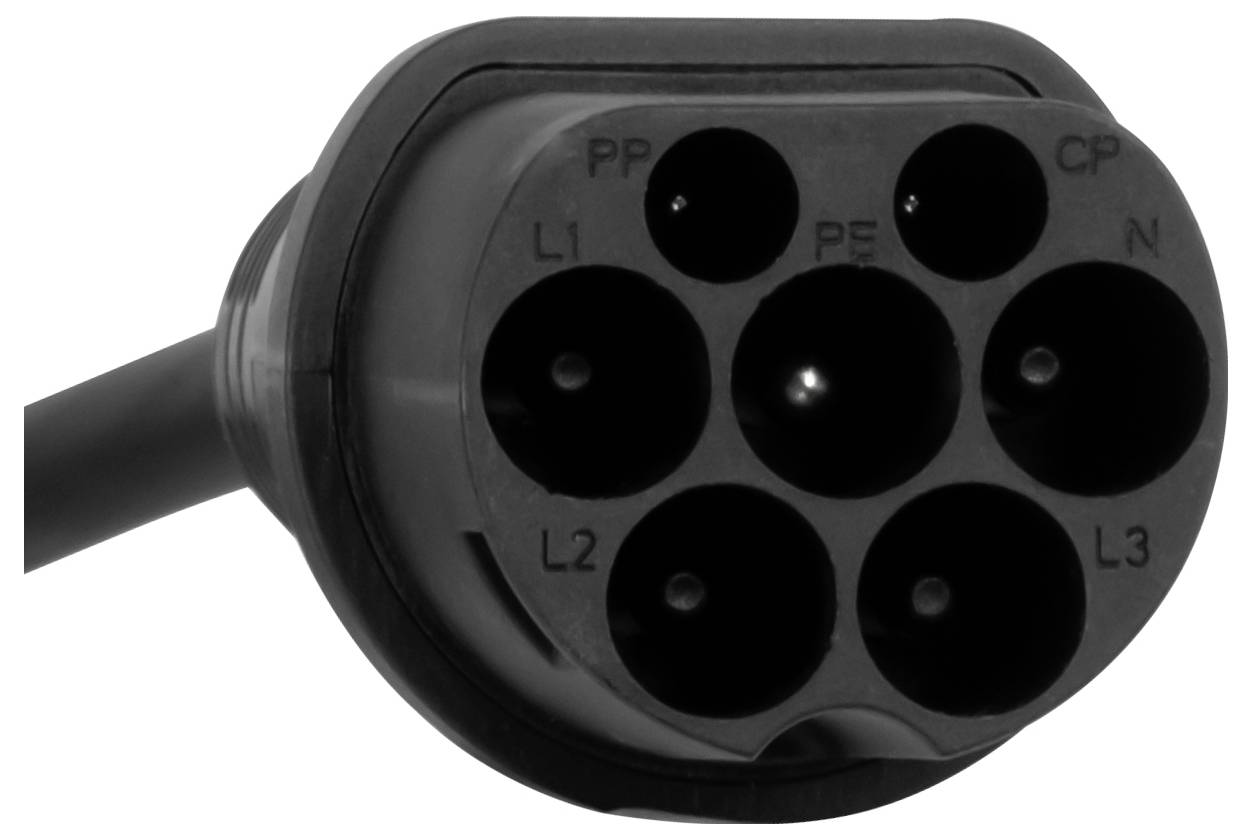

Zbliżenie czarnego złącza ładowania pojazdu elektrycznego z siedmioma gniazdkami styków, oznaczonymi PP, CP, L1, N, L2, PE i L3.

1/3

Karta katalogowa (PDF)

Dostawa w pon. 28.09

75 Sztuki

Liczba

Sztuki

Suma (1243,09 zł / Sztuka)

1243,09 zł

1529,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-EVSE 310

Adapter pomiarowy do Wallbox'ów
Symulacja pojazdu
Symulacja kabla
Wyjście CP i gniazdo elektryczne do celów pomiarowych
Pokrowiec do przenoszenia w zestawie.
Test wstępny PE
Status pilota zbliżeniowego PP i pilota sterującego CP
Symulacja błędu CP „E” i błędu PE
Gniazdo sieciowe do celów pomiarowych
Bezpieczne gniazda pomiarowe
Opcjonalny adapter na typ 1
Zawiera wtyczkę typu 2

Dane techniczne

Funkcje testowe
Wstępny test PE tak, z elektrodą pojemnościową
Symulacja PP otwarta, 13 A, 20 A, 32 A, 63 A
Status CP A, B, C, D
Błąd CP „E” E
Błąd PE / błąd uziemienia tak
Ogólne dane techniczne
Przyłącza L1, L2, L3, N, PE
Przyłącza dodatkowe informacje maks. 230 V.
1-fazowy) / 430V (3-fazowy) ; 50/60 Hz
10A / 250 V.
Wtyczka typu 2 mocno na kablu (wymagany opcjonalny adapter dla typu 1)
Normy IEC62196-2 Złącze typu 2
Przewód 25 cm
Norma bezpieczeństwa CAT II/300V
Gniazdo sieciowe maks. 250 V; 50/60 Hz; 10 A
Wyjścia 2 sztuki gniazd 4mm (zaciski wyjściowe sygnału)
Bezpieczniki w gnieździe zasilającym T10A/250V
Stopień ochrony (urządzenia) IP40
Waga 643 g
Wymiary (dł. x szer. x wys.) 600 x 105 x 73 mm
Warunki pracy 0... 40 °C / 80% wilg. wzgl.
Warunki przechowywania -10 ... 50 °C / 80% wilg. wzgl
Języki instrukcji: Niemiecki, angielski

Rodzaj produktu: Tester instalacji eMobility

Wtyczka ładowania (eMobility): Typ 2

Moduł obciążenia (eMobility): Mode 3

Ilość złączy: 5 x

Ilość faz: 1-fazowe i 3-fazowe

Długość kabla: 25 cm

: IP40

Certyfikat jakości: Złącze IEC62196-2 typu 2

Kolor: czarno-szary

Długość produktu: 600 mm

Szerokość produktu: 105 mm

Wysokość produktu: 73 mm

Waga: 643 g

Do pobrania

Karta katalogowa

Karta katalogowa 3192918 Tester instalacji eMobility PCE Instruments, PCE-EVSE 310, Typ 2, 25 cm

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3192918 Tester instalacji eMobility PCE Instruments, PCE-EVSE 310, Typ 2, 25 cm

Opis

Adapter przyłącza pomiarowego do puszek ściennych przeznaczony jest do testerów VDE 0100 do testowania stacji ładowania (tryb ładowania 3) samochodów elektrycznych. Adapter ten może być używany z testerem instalacji PCE-ITE 55B lub z większością innych popularnych testerów VDE 0100. Dzięki diodom LED wykrywającym napięcie na 3 fazach można szybko określić, czy wystąpił błąd w instalacji.

Obciążalność prądową kabla ładującego można symulować za pomocą przełącznika obrotowego PP State. Symulowana jest obciążalność prądowa przy różnych rezystancjach w adapterze przyłącza pomiarowego do puszek ściennych, które są połączone pomiędzy przewodami PP i PE. Za pomocą przełącznika obrotowego CP State można symulować różne stany pojazdu. Stany pojazdu symulowane są za pomocą różnych rezystorów podłączonych pomiędzy przewodami CP i PE.

Do gniazda można podłączyć obciążenie zewnętrzne. Wyjście to przeznaczone jest wyłącznie do celów pomiarowych i oferuje możliwość sprawdzenia działania licznika energii elektrycznej. Za pomocą adaptera przyłącza pomiarowego do puszek ściennych można dodatkowo symulować błąd PE (zwarcie doziemne). Adapter przyłącza pomiarowego do puszek ściennych dostarczany jest w torbie na urządzenie. Dostępny jest opcjonalny adapter do stacji ściennych ze złączem typu 1.

Zakres dostawy

1 x adapter przyłącza pomiarowego do puszek ściennych PCE-EVSE 310
1 x instrukcja obsługi
1 x torba transportowa
1 złącze typu 2

Uwagi

Ostrzeżenie!
Podłączenie i instalacja urządzenia zasilanego dużym prądem (prądem przemiennym trójfazowym) wymaga zgody operatora sieci; ponadto może to wykonać wyłącznie operator sieci lub firma instalacyjna wpisana do katalogu instalatorów operatora sieci.

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
