Tester instalacji Sonel MPI-502

Pomarańczowe elektryczne urządzenie pomiarowe z wyświetlaczem, pokazujące '30mA' i 'Good'. Posiada przyciski i pokrętło do różnych ustawień.

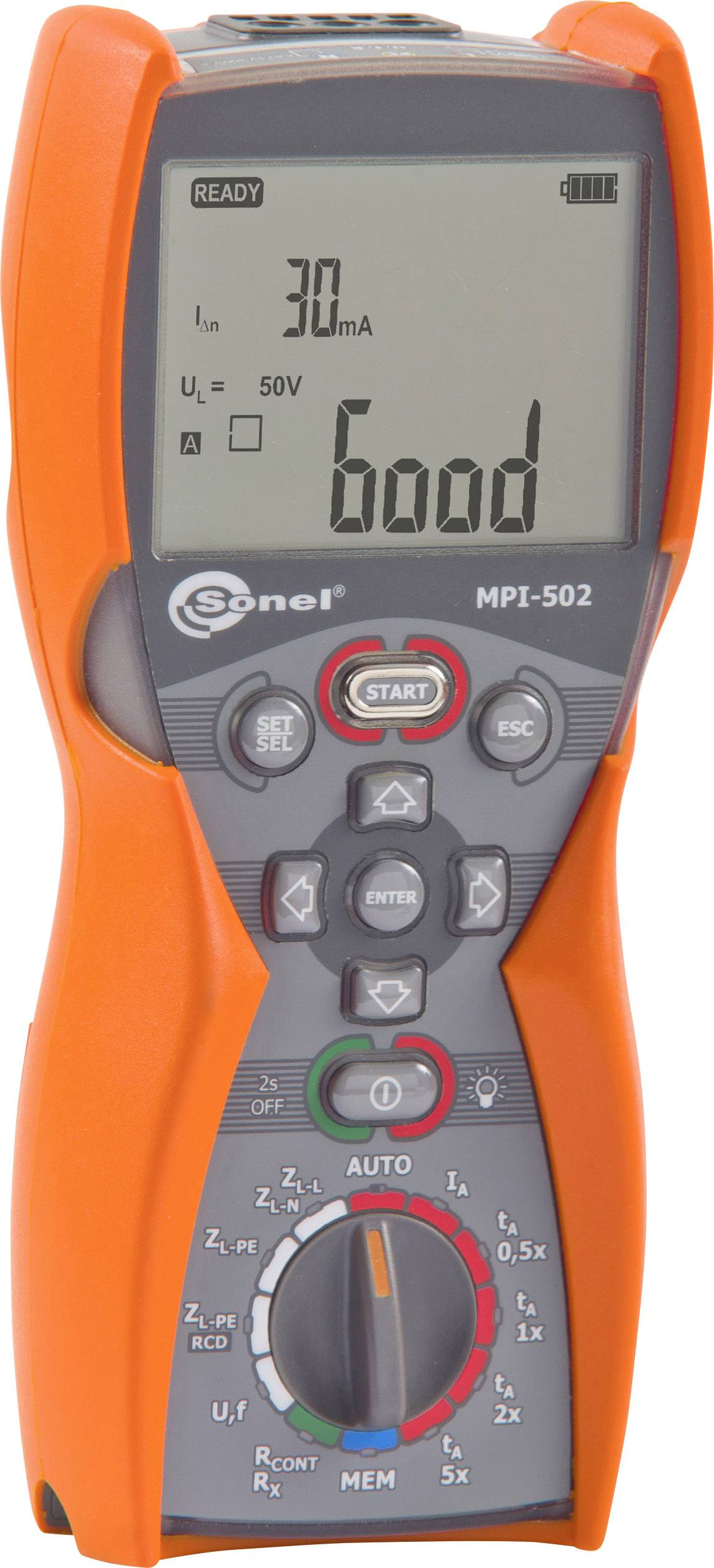

Pomarańczowe cyfrowe urządzenie pomiarowe z wyświetlaczem wskazującym 'Good', klawiaturą sterującą i różnymi trybami pomiarowymi, ustawione w pozycji pionowej.

Cyfrowe urządzenie pomiarowe z wyświetlaczem pokazuje '30 mA' oraz 'Good'. Posiada przyciski sterujące i pokrętło z różnymi ustawieniami.

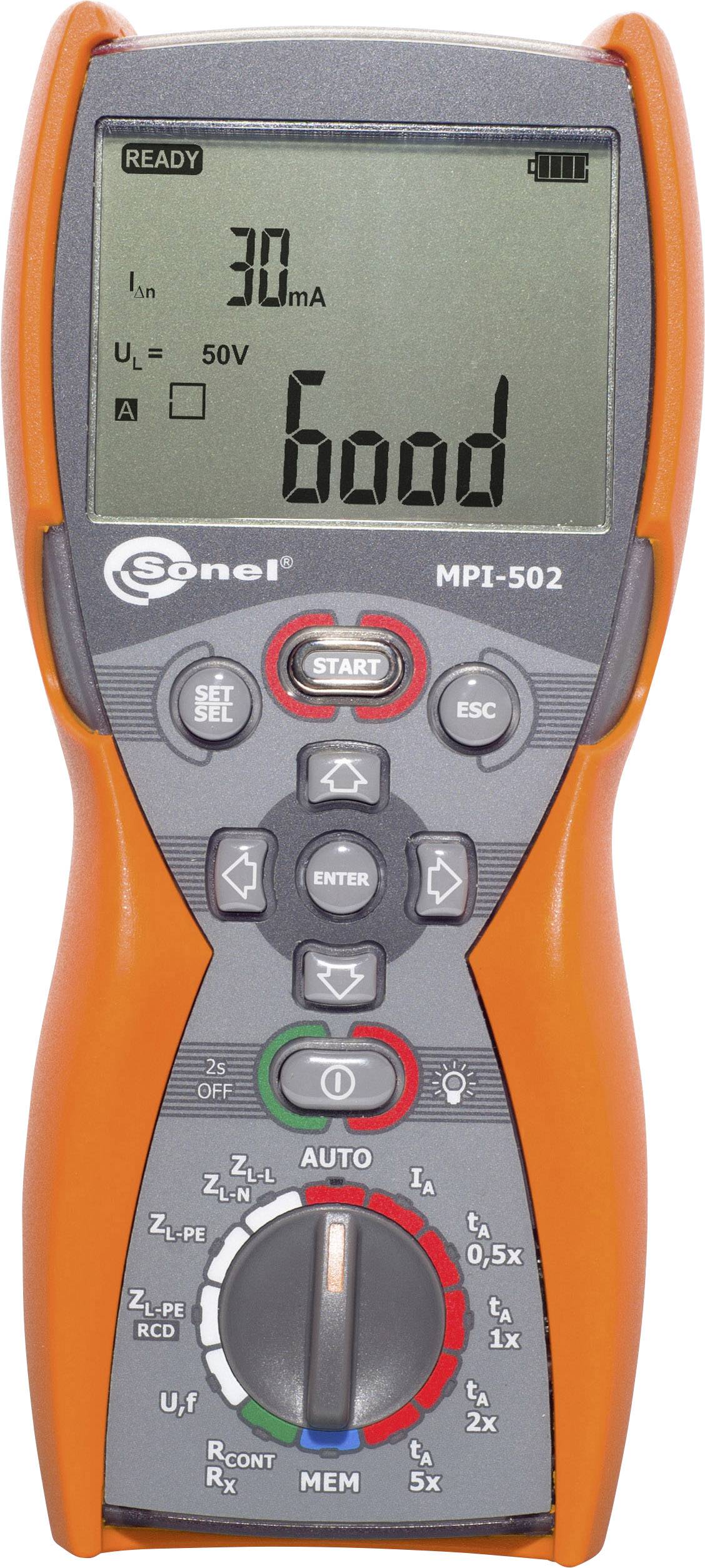

Multimetr z wyświetlaczem cyfrowym, pokazujący '30 mA' i '50V', otoczony przyciskami funkcyjnymi. Urządzenie do pomiarów elektrycznych.

1/4

Karta katalogowa (PDF)

Dostępne wkrótce

Liczba

Sztuki

Suma (4739,02 zł / Sztuka)

4739,02 zł

5828,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 536,58 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Tester instalacji VDE 0100 MPI-502

Pomiar impedancji pętli: ZL-PE, ZL-N, ZL-L do napięcia sieciowego do 415V
Prąd pomiarowy: 7,6 A/230 V i 13 A/400 V.
Pomiar pętli bez uruchamiania RCD
Kontrola RCD/FI typu AC i A.
Pomiar oporu przewodu ochronnego ±200mA
Pomiar napięcia AC
Pomiar częstotliwości
Automatyczna zmiana biegunów L i N.
Możliwa bezprzewodowa transmisja danych
Pamięć dla 990 wartości pomiarowych
Tester zgodny z IEC 60364-6-61

Dane techniczne

Zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 0,00... 19,99 Ω: Rozdzielczość 0,01 Ω, dokładność: ± (5% v.M. + 3 cyfry); zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 20,0... 199,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (5% V.M. + 3 cyfry); zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 200... 1999 Ω: Rozdzielczość: 1 Ω, dokładność: ± (5% v.M. + 3 cyfry); zakresy napięcia: 180…270 V dla ZL-PE, ZL-N i 180…460 V dla ZL-L; częstotliwość: 50 Hz, 60 Hz; zakres pomiaru impedancji pętli ZL-PE bez wyzwalania RCD 0,00... 19,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (6% v.M. + 10 cyfr); zakres pomiaru impedancji pętli ZL-PE bez wyzwalania RCD 20... 199Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (6% V.M. + 5 cyfr); zakres pomiaru impedancji pętli ZL-PE bez wyzwalania RCD 200... 1999Ω: Rozdzielczość: 1 Ω, dokładność: ± (6% v.M. + 5 cyfr; czas wyzwalania RCDnormalny 0,5*in: Zakres: 0... 300 ms, rozdzielczość: 1 ms, dokładność: ±(2% v.M. + 2 cyfry; czas wyzwalania RCDnormal 1*in: Zakres: 0... 300 ms, rozdzielczość: 1 ms, dokładność: ±(2% v.M. + 2 cyfry; czas wyzwalania RCDnormal 2*in: Zakres: 0... 150ms, rozdzielczość: 1 ms, dokładność: ±(2% v.M. + 2 cyfry; czas wyzwalania RCDnormalny 5*in: Zakres: 0... 40 ms: Rozdzielczość: 1 ms, dokładność: ±(2% v.M. + 2 cyfry; czas wyzwalania RCDwybiórczo 0,5*in: Zakres: 0... 500 ms, rozdzielczość: 1 ms, dokładność: ±(2% v.M. + 2 cyfry; czas wyzwalania RCDwybiórczo 1*in: Zakres: 0... 500 ms, rozdzielczość: 1 ms, dokładność: ±(2% v.M. + 2 cyfry; czas wyzwalania RCDwybiórczo 2*in: Zakres: 0... 200 ms, rozdzielczość: 1 ms, dokładność: ±(2% v.M. + 2 cyfry; czas wyzwalania RCDwybiórczo 5*in: Zakres: 0... 150 ms, rozdzielczość: 1 ms, dokładność: ±(2% v.M. + 2 cyfry); Prąd wyzwalający RCD typu AC 10mA: zakres: 3,3 ... 10,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalania RCD typu AC 30 mA: zakres: 9,0 ... 30,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalający RCD typu AC 100 mA: zakres: 33,0 ... 100,0 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalający RCD typu AC 300 mA: zakres: 90 ... 300,0 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalający RCD typu AC 500 mA: zakres: 150 ... 500,0 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalający RCD typu A 10 mA: Zakres: 4 ... 20,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,35 ... 2,0xIn, dokładność: ± 10% In; Prąd wyzwalający RCD typu A 30 mA: Zakres: 12,5 ... 42,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,35 ... 1,4,0xIn, dokładność: ± 10% In; Prąd wyzwalający RCD typu A 100 mA: zakres: 40,0 ... 140,0 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,35 ... 1,4xIn, dokładność: ± 10% In; Prąd wyzwalający RCD typu A 300 mA: zakres: 120 ... 420 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,35 ... 1,4xIn, dokładność: ± 10% In; Zakres pomiaru rezystancji przewodu ochronnego ± 200 mA 0,00 ... 19,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (2% w.w. + 3 cyfry); zakres pomiaru oporu przewodu ochronnego ±200 ma 20,00... 199,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (2% V. + 3 cyfry); zakres pomiaru oporu przewodu ochronnego ±200 ma 200... 400 Ω: Rozdzielczość: 1 Ω, dokładność: ± (2% V. + 3 cyfry); pomiar rezystancji uziemienia RE dla RCD 10 ma: Zakres: 0,01... 5,00 kΩ, rozdzielczość: 0,01 kΩ, prąd pomiarowy: 4 ma, dokładność: 0...+10% v.M. ± 8 cyfr; pomiar rezystancji uziemienia RE dla RCD 30 ma: Zakres: 0,01... 1,66 kΩ, rozdzielczość: 0,01 kΩ, prąd pomiarowy: 12 ma, dokładność: 0...+10% v.M. ± 5 cyfr; pomiar rezystancji uziemienia RE dla RCD 100 ma: Zakres: 1... 500 Ω; rozdzielczość: 1 Ω, prąd pomiarowy: 40 ma, dokładność: 0...+5% V.M. ± 5 cyfr; pomiar rezystancji uziemienia RE dla RCD 300 ma: Zakres: 1... 166 Ω, rozdzielczość: 1 Ω, prąd pomiarowy: 120 ma, dokładność: 0...+5% V.M. ± 5 cyfr; pomiar rezystancji uziemienia RE dla RCD 500 ma: Zakres: 1... 100 Ω, rozdzielczość: 1 Ω, prąd pomiarowy: 200 ma, dokładność: 0...+5% V.M. ± 5 cyfr); zakres napięcia styku 0...9,9 V, rozdzielczość: 0,1 V, prąd pomiarowy: 0,4x in, dokładność: 10% v.M. ± 5 cyfr; zakres napięcia styku 10...99,9 V, rozdzielczość: 0,1 V, prąd pomiarowy: 0,4x in, dokładność: 0...15% V. zakres pomiaru napięcia 0,0...299,9 V, rozdzielczość: 0,1 V, dokładność: ±(2% v.M. + 6 cyfr); zakres pomiaru napięcia 300...500 V, rozdzielczość: 1 V, dokładność: ± (2% V. + 2 cyfry); zakres częstotliwości 45…65Hz: Rozdzielczość: 0,1 Hz, dokładność: ± (0,1 % v.M. + 1 cyfra)

Rodzaj produktu: Tester instalacji

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT IV 300 V

Interfejs: USB

Wymiary: (D x S x W) 160 x 305 x 265 mm

Waga: 1.88 kg

: IP67

Zakres pomiarowe VDE: impedancja pętli
impedancja linii
rezystancja
rezystancja przewodu ochronnego
prąd dotykowy
napięcie
natężenie
częstotliwość

Norma DIN: DIN IEC 60364

Wyświetlacz: cyfrowy (LCD)

Szerokość produktu: 305 mm

Wysokość produktu: 265 mm

Długość produktu: 160 mm

Zasilanie: bateryjne

Ilość miejsc w pamięci: 990

Pamięć: tak

Model katalogowy producenta: MPI-502

Norma VDE: 0100

Specyfikacja testera VDE: Test RCD/FI

Do pobrania

Karta katalogowa

Karta katalogowa 1427976 Tester instalacji Sonel MPI-502

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1427976 Tester instalacji Sonel MPI-502

Opis

Przyrząd kontrolny VDE 0100 MPI-502 firmy Sonel to najmniejsza i najbardziej poręczna wersja serii MPI. Idealnie nadaje się do szybkiego sprawdzania wyłączników RCD i bezpieczników w instalacjach i układach elektrycznych. Doskonałe połączenie wielkości i techniki pomiarowej sprawia, że MPI-502 jest testerem w każdej walizce narzędziowej.

Charakterystyka

Solidna, gumowa obudowa IP67; format multimetru; CAT IV 300V; przewody pomiarowe z gniazdami bananowymi lub sondami pomiarowymi; Zaciski krokodylkowe; transfer danych przez adapter OR-1; walizka transportowa; akumulatory; oprogramowanie protokołu Sonel Reader

Zakres dostawy

Przewód pomiarowy z wtyczką UNI ze stykiem ochronnym (WS-05)
Przewód pomiarowy z gniazdami bananowymi 1,2 m, czerwony
Przewód pomiarowy z gniazdami bananowymi 1,2 m, żółty
Przewód pomiarowy z gniazdami bananowymi 1,2 m, niebieski
Końcówka pomiarowa z gniazdem bananowym czerwona
Końcówka pomiarowa z niebieskim gniazdem bananowym
Zacisk krokodylkowy K02, żółty
Odbiornik OR-1
Torba transportowa M6
Pasek
Certyfikat kalibracji
Instrukcja obsługi
Baterie
Oprogramowanie Sonel Reader
