Name: Tester instalacji Sonel MPI-530
Brand: Sonel
SKU: 1427980
Availability: BackOrder

Elektryczne urządzenie pomiarowe z wyświetlaczem pokazuje wartości pomiarowe. Przyciski i pokrętło sterujące znajdują się na przedniej części obudowy.

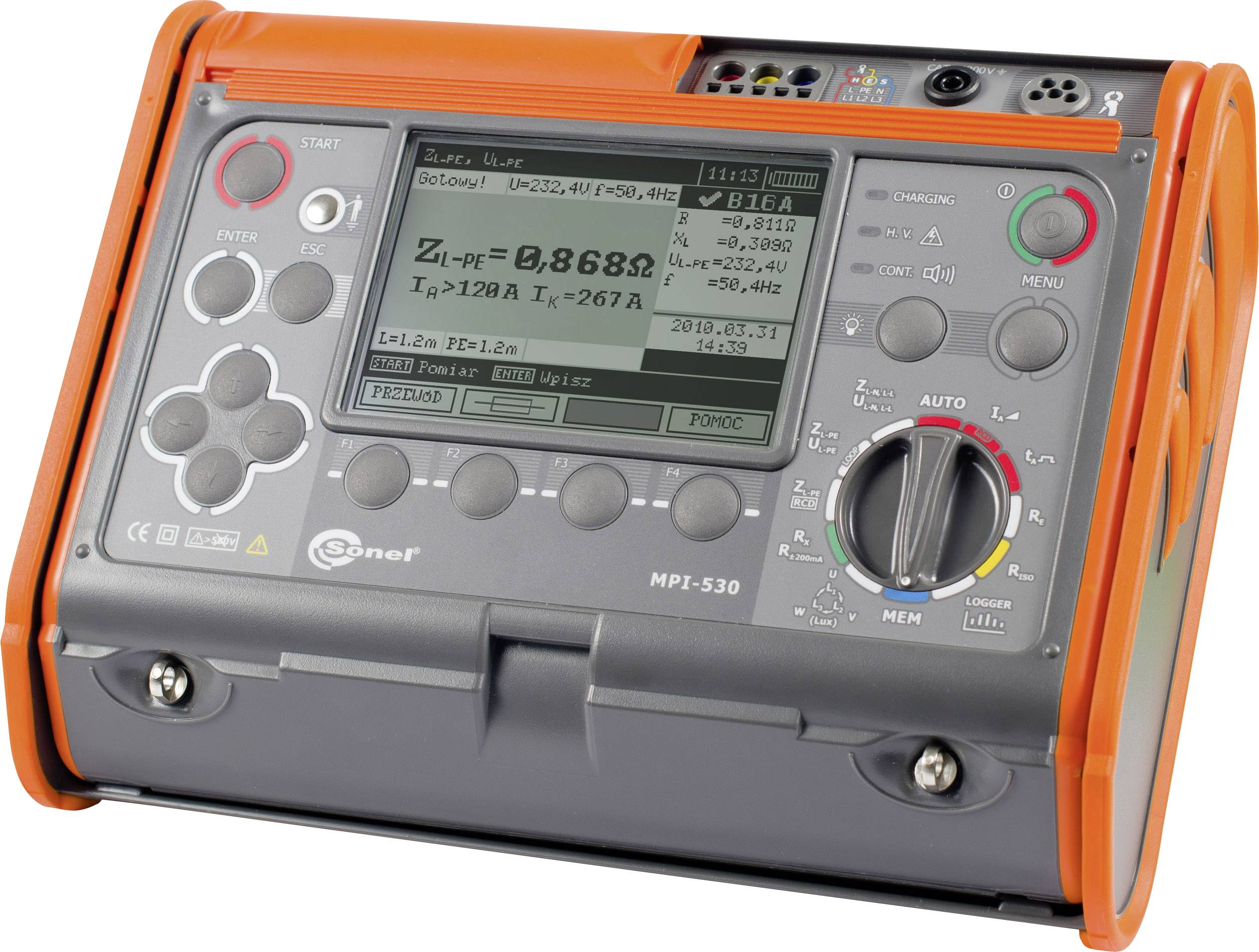

Cyfrowe urządzenie pomiarowe z wyświetlaczem pokazuje wartości elektryczne i ustawienia. Posiada przyciski do nawigacji i sterowania.

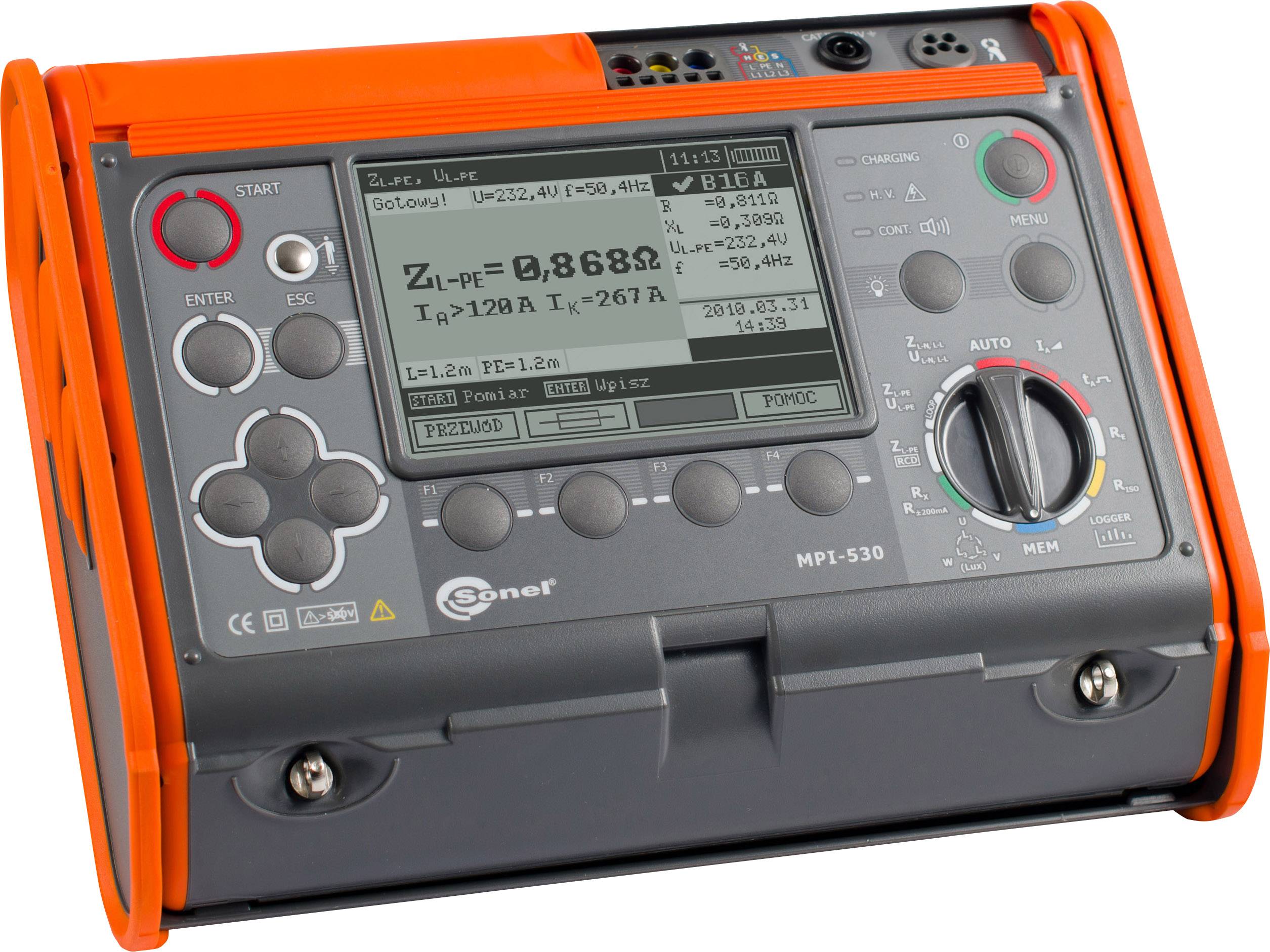

Pomarańczowo-szare elektryczne urządzenie pomiarowe z wyświetlaczem, pokazujące wartości pomiarowe i posiadające przyciski sterujące. Używane jest do kontroli instalacji elektrycznych.

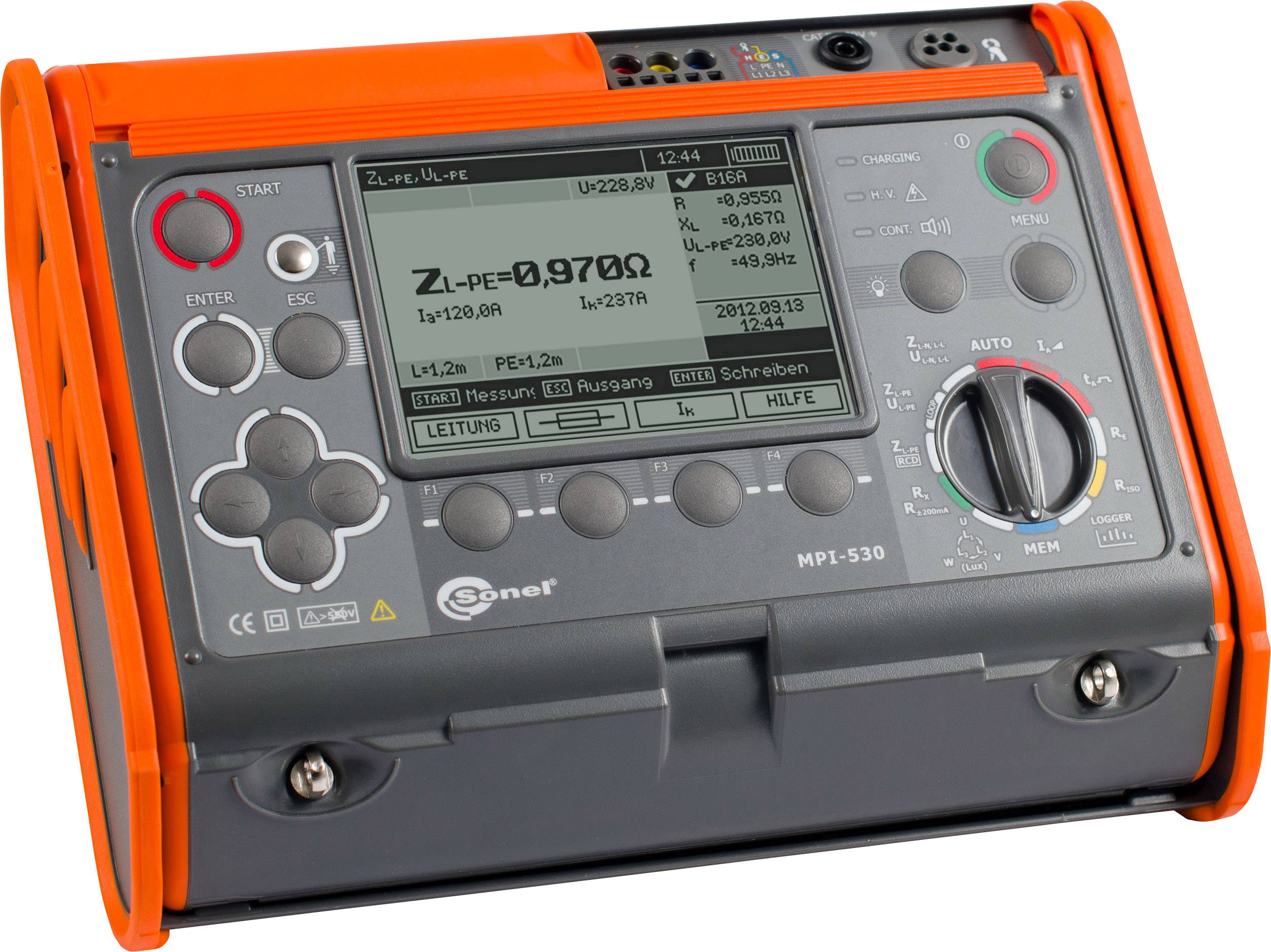

Przenośne urządzenie pomiarowe z wyświetlaczem i przyciskami, wyświetlające pomiar rezystancji ZI-PE: 0,970Ω, stosowane do pomiarów elektrycznych.

1/4

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostępne wkrótce

Liczba

Sztuki

Suma (12 899,00 zł / Sztuka)

12 899,00 zł

10 486,99 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 999,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Tester instalacji VDE 0100 MPI-530

Pomiar impedancji pętli maks. 41 a przy 415V
Pomiar pętli nawet bez wyzwalania RCD
Obliczanie prądu zwarciowego
Pomiar rezystancji izolacji przy maks. 1000 V do 10 GΩ
Pomiar rezystancji przewodu ochronnego z ± 200mA
Test RCD / FI typu AC, A i B do 1000 mA
Pomiar prądu TRMS do 400 A
Pomiar napięcia AC do 500 V.
Rzeczywiste, pozorny i pomiar mocy biernej z uwzględnieniem cosϕ
Pomiar uziemienia również 2 cęgami prądowymi bez odłączania uziemienia metodą Wennera
Specyficzna rezystancja uziemienia ρ
Pomiar oświetlenia
Wskaźnik kierunku wirowania pola
Analiza jakości sieci

Dane techniczne

Zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 0,000... 19,999 Ω: Rozdzielczość 0,001 Ω, dokładność: ± (5% v.M. + 30 cyfr); zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 20,00... 199,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (5% V.M. + 30 cyfr); zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 200... 1999,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (5% V.M. + 30 cyfr); zakresy napięcia: 95…270 V dla ZL-PE, ZL-N i 95…440 V dla ZL-L; częstotliwość: 45…65 Hz; zakres pomiaru impedancji pętli ZL-PE bez RCD 0,00... 19,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (6% v.M. + 10 cyfr); zakres pomiaru impedancji pętli ZL-PE bez RCD 20... 199 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (6% V.M. + 5 cyfr); zakres pomiaru impedancji pętli ZL-PE bez RCD 200... 1999 Ω: Rozdzielczość: 1 Ω, dokładność: ± (6% V.M. + 5 cyfr); zakres pomiaru rezystancji uziemienia RE: 0,00... 9,99 Ω, rozdzielczość: 0,01 Ω, dokładność: ± (2% V. + 4 cyfr); zakres pomiaru rezystancji uziemienia RE: 10,00... 99,9 Ω, rozdzielczość: 0,1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru rezystancji uziemienia RE: 100... 999 Ω: Rozdzielczość: 1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru rezystancji uziemienia RE: 1,00... 1,99 kΩ: Rozdzielczość: 0,01 kΩ, dokładność: ± (2% v.M. + 3 cyfr); zakres pomiaru uziemienia za pomocą cęgów: 0,00... 9,99 Ω, rozdzielczość: 0,01 Ω, dokładność: ± (8% V. + 4 cyfr); zakres pomiaru uziemienia za pomocą cęgów: 10,0... 99,9 Ω, rozdzielczość: 0,1 Ω, dokładność: ± (8% V. + 4 cyfr); zakres pomiaru uziemienia za pomocą cęgów: 100... 999 Ω, rozdzielczość: 1 Ω, dokładność: ± (8% V. + 4 cyfr); zakres pomiaru uziemienia za pomocą cęgów 1,00... 1,99 kΩ: Rozdzielczość: 0,01 kΩ, dokładność: ± (8% v.M. + 4 cyfr); zakres pomiaru uziemienia z 2 szczypcami 0,00... 9,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (10% V. + 4 cyfr); zakres pomiaru uziemienia z 2 szczypcami 10... 19,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (10% V. + 4 cyfr); zakres pomiaru uziemienia z 2 szczypcami 20... 99,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (20% V. + 4 cyfry); Specyficzny zakres rezystancji uziemienia ρ 0,00 ... 9,99 Ωm: rozdzielczość: 0,1 Ωm, dokładność: zależna od RE; Specyficzny zakres rezystancji uziemienia ρ 100 ... 999 Ωm: rozdzielczość: 1 Ωm, dokładność: zależna od RE; Specyficzny zakres rezystancji uziemienia ρ 1,00 ... 9,99 kΩm: rozdzielczość: 0,01 kΩm, dokładność: zależna od RE; Specyficzny zakres rezystancji uziemienia ρ 10,0 ... 99,9 kΩm: rozdzielczość: 0,1 kΩm, dokładność: zależna od RE; Wskaźnik kolejności faz UL-L: 95 ... 500V, 45 ... 65Hz; Czas wyzwalania RCD normalny 0,5 * In: Zakres: 0 ... 300 ms, rozdzielczość: 1 ms, dokładność: [± (2% w.w. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDnormal 1*in: Zakres: 0... 300 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDnormal 2*in: Zakres: 0... 150ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDnormal 5*in: Zakres: 0... 40 ms: Rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 0,5*in: Zakres: 0... 500 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 1*in: Zakres: 0... 500 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 2*in: Zakres: 0... 200 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfr); czas wyzwalania RCDwybiórczo 5*in: Zakres: 0... 150 ms, rozdzielczość: 1 ms, dokładność: [±(2% v.M. + 2 cyfr), RCD w=10 ma U. 0,5*w ± (2% v.M. + 3 cyfry)]; Prąd wyzwalający RCD typu AC 10 mA: zakres: 3,3 ... 10,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalania RCD typu AC 30 mA: zakres: 9,0 ... 30,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalający RCD typu AC 100 mA: zakres: 33,0 ... 100 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalający RCD typu AC 300 mA: zakres: 90 ... 300 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,3 ... 1,0xIn; Dokładność: ± 5% w; Prąd wyzwalający RCD typu AC 500 mA: zakres: 150 ... 500 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,3 ... 1,0xIn, dokładność: ± 5% In; Prąd wyzwalania RCD typu AC 1000 mA: zakres: 330 ... 1000 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,3 ... 1,0xIn Dokładność: ± 5% In; Prąd wyzwalający RCD typu A 10mA: zakres: 3,5 ... 20,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,35 ... 2,0xIn Dokładność: ± 10% In; Prąd wyzwalający RCD typu A 30 mA: Zakres: 10,5 ... 42,0 mA, rozdzielczość: 0,1 mA, prąd pomiarowy: 0,35 ... 1,4,0xIn, dokładność: ± 10% In; Prąd wyzwalający RCD typu A 100 mA: Zakres: 35,0 ... 140,0 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,35 ... 1,4xIn Dokładność: ± 10% In; Prąd wyzwalający RCD typu A 300 mA: Zakres: 105 ... 420 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,35 ... 1,4xIn, dokładność: ± 10% In; Prąd wyzwalający RCD typu A 500 mA: Zakres: 175 ... 700 mA, rozdzielczość: 1 mA, prąd pomiarowy: 0,35 ... 1,4xIn, dokładność: ± 10% In; RCD typu B: patrz karta katalogowa; Nominalny zakres rezystancji izolacji 50 V: 50 kΩ ... 250 MΩ; Nominalny zakres rezystancji izolacji 100 V: 100 kΩ ... 500 MΩ; Nominalny zakres rezystancji izolacji 250 V: 250 kΩ ... 1 GΩ; Nominalny zakres rezystancji izolacji 500 V: 500 kΩ ... 2 GΩ; Nominalny zakres rezystancji izolacji 1000 V: 1 MΩ ... 9,99 GΩ; Zakres pomiaru rezystancji izolacji 0 ... 1999 kΩ: rozdzielczość: 1 kΩ, dokładność: ± (3% w.w. + 8 cyfr); zakres pomiaru rezystancji izolacji 2,00... 19,99 MΩ: Rozdzielczość: 0,01 MΩ, dokładność: ± (3% V. + 8 cyfr); zakres pomiaru rezystancji izolacji 20... 199 MΩ: Rozdzielczość: 0,1 MΩ, dokładność: ± (3% V. + 8 cyfr); zakres pomiaru rezystancji izolacji 200... 999 MΩ: Rozdzielczość: 1 MΩ, dokładność: ± (3% V. + 8 cyfr); zakres pomiaru rezystancji izolacji 1,00... 9,99 GΩ: Rozdzielczość: 0,01 GΩ, dokładność: ± (4% v.M. + 6 cyfr); zakres pomiaru oporu przewodu ochronnego ±200 ma 0,00... 19,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru oporu przewodu ochronnego ±200 ma 20,00... 199,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru oporu przewodu ochronnego ±200 ma 200... 400 Ω: Rozdzielczość: 1 Ω, dokładność: ± (2% V. + 3 cyfr); zakres pomiaru prądu m. Szczypce: C-3, C-6: 0,0... 99,9 mA, rozdzielczość: 0,1 ma, dokładność: ± (5% v.M. + 3 cyfr); zakres pomiaru prądu m. Szczypce: C-3, C-6: 100... 999 mA, rozdzielczość: 1 ma, dokładność: ± (5% v.M. + 3 cyfr); zakres pomiaru prądu m. Szczypce: C-3, C-6, F-1, F-2, F3: 1,00... 9,99 a, rozdzielczość: 0,01 a, dokładność: [±(5% v.M. + 5 jednostek C-3, C-6) i ± (0,1% w + 2 jednostki do F-1, F-2, F-3)] zakres pomiaru prądu m. Szczypce: C-3, C-6, F-1, F-2, F3: 10,00... 99,9 a, rozdzielczość: 0,1 a, dokładność: [±(5% v.M. + 5 jednostek C-3, C-6) i ± (0,1% w + 2 jednostki do F-1, F-2, F-3)] zakres pomiaru prądu m. Szczypce: C-3, C-6, F-1, F-2, F3: 100,... 999 a, rozdzielczość: 1 a, dokładność: [±(5% v.M. + 5 jednostek C-3, C-6) i ± (0,1% w + 2 jednostki do F-1, F-2, F-3)] zakres pomiaru prądu m. Szczypce: C-3, C-6, F-1, F-2, F3: 1,00... 3,00 kA, rozdzielczość: 0,01 kA, dokładność: [±(5% v.M. + 5 jednostek do C-3, C-6) i ± (0,1% w + 2 jednostki do F-1, F-2, F-3)]; zakres mocy czynnej i biernej.- moc pozorna (P,Q,S) i cosZa0... 999 w: Rozdzielczość: 1 kW, dokładność: ± (7% v.M. + 3 cyfr); zakres mocy czynnej- biernej (P,Q,S) i cosPzasobów 1,00...9,99 kW: Rozdzielczość: 0,01 kW, dokładność: ± (7% v.M. + 3 cyfr); zakres mocy czynnej- biernej (P,Q,S) i cosPzasobów 10...99,9 kW: Rozdzielczość: 0,1 kW, dokładność: ± (7% v.M. + 5 cyfr); zakres mocy czynnej- biernej (P,Q,S) i cosPzasobów 100...999 kW: Rozdzielczość: 1 kW, dokładność: ± (7% v.M. + 5 cyfr); zakres mocy czynnej i biernej (P,Q,S) i coszazasobów 1...1,50 MW: Rozdzielczość: 0,01 MW, dokładność: ± (7% v.M. + 5 cyfr); zakres cosPzasobów 0,00... 1,00, rozdzielczość: 0,01; zakres harmonicznych 0,0... 300 V, rozdzielczość: 0,1 V, porządek: 1,2... 15, dokładność: ± (5% v.M. + 3 cyfr); zakres harmonicznych 0,0...300 V, rozdzielczość: 0,1 V, porządek: 16...40, dokładność: ±(5% v.M. + 10 jednostek); zakres harmonicznych 300... 500 V: Rozdzielczość: 1 V, rzędu 0,0...300 V; porównywalny HD. 1. Harmoniczne: patrz karta katalogowa; Pomiar oświetlenia: patrz karta katalogowa

Rodzaj produktu: Tester instalacji

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT III 600 V
CAT IV 300 V

Interfejs: USB

Wymiary: (D x S x W) 310 x 455 x 180 mm

Waga: 6.48 kg

: IP54

Zakres pomiarowe VDE: rezystancja izolacji
impedancja pętli
impedancja linii
moc czynna
moc pozorna
moc bierna
współczynnik mocy
rezystancja
rezystancja przewodu ochronnego
prąd dotykowy
napięcie
natężenie
częstotliwość
Pokaż więcej

Norma DIN: DIN IEC 60364

Wyświetlacz: cyfrowy (LCD)

Szerokość produktu: 455 mm

Wysokość produktu: 180 mm

Długość produktu: 310 mm

Zasilanie: bateryjne

Pamięć: tak

Model katalogowy producenta: MPI-530

Norma VDE: 0100

Specyfikacja testera VDE: Test RCD/FI

Do pobrania

Karta katalogowa

Karta katalogowa 1427980 Tester instalacji Sonel MPI-530

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1427980 Tester instalacji Sonel MPI-530

Opis

Najwyższej jakości tester DIN VDE 0100/0105 MPI-530 firmy Sonel do kompleksowej inspekcji instalacji elektrycznych oraz wszelkiego rodzaju instalacji przemysłowych.Wyróżniającym się ulepszeniem w stosunku do poprzedniego modelu jest rozszerzony pomiar uziemienia z 2 cęgami bez separacji uziemienia, światłomierz i możliwość analizy jakości sieci poprzez rejestrację prądu , Napięcie i Moc, jak również współczynnik mocy, harmoniczne, cosϕ i THD. Wprowadzanie danych podstawowych jest również możliwe za pomocą tego modelu poprzez klawiaturę Bluetooth na miejscu.

Charakterystyka

Wytrzymała, gumowana obudowa IP54
CAT IV 300V
CAT II 600V
przewody pomiarowe
nasadka do pomiaru uziemienia jako elektrody pomocnicze, Szczypce i przewody pomiarowe na wrzecionach
uniwersalne akcesoria do prądu trójfazowego, jak adapter CEE 16A i 32A, 4- lub 5-biegunowy
miernik natężenia oświetlenia
cęgi prądowe do analizy jakości energii
adapter z uziemieniem
kabel USB
torba
akumulatory
oprogramowanie Sonel Reader

Zakres dostawy

Adapter z wtyczką z uziemieniem UNI (WS-03)
Przewód pomiarowy z gniazdem bananowym, 1,2 m, żółty
Przewód pomiarowy z gniazdami bananowymi 1,2 m, niebieski
Przewód pomiarowy z gniazdem bananowym, 1,2 m, czerwony
Przewód pomiarowy z gniazdami bananowymi 15 m na szpuli, niebieski
Przewód pomiarowy z gniazdami bananowymi 30m na szpuli, czerwony
Końcówka pomiarowa z gniazdem bananowym
żółty
Końcówka pomiarowa z gniazdem bananowym
czerwony
Końcówka pomiarowa z gniazdem bananowym
niebieskie
Zacisk krokodylkowy K02, żółty
Zacisk krokodylkowy K02, żółty
Szpic do wbicia w ziemię (czerwony), 0,3m
Torba L2
Pasek
Ładowarka akumulatorów Z7
Kabel USB
Przewód do ładowarki
Kabel do ładowania do zapalniczki samochodowej (12 V)
Akumulatory NiMH 4,8 V 4,2 Ah
Oprogramowanie Sonel Reader
Instrukcja obsługi
Certyfikat kalibracji
