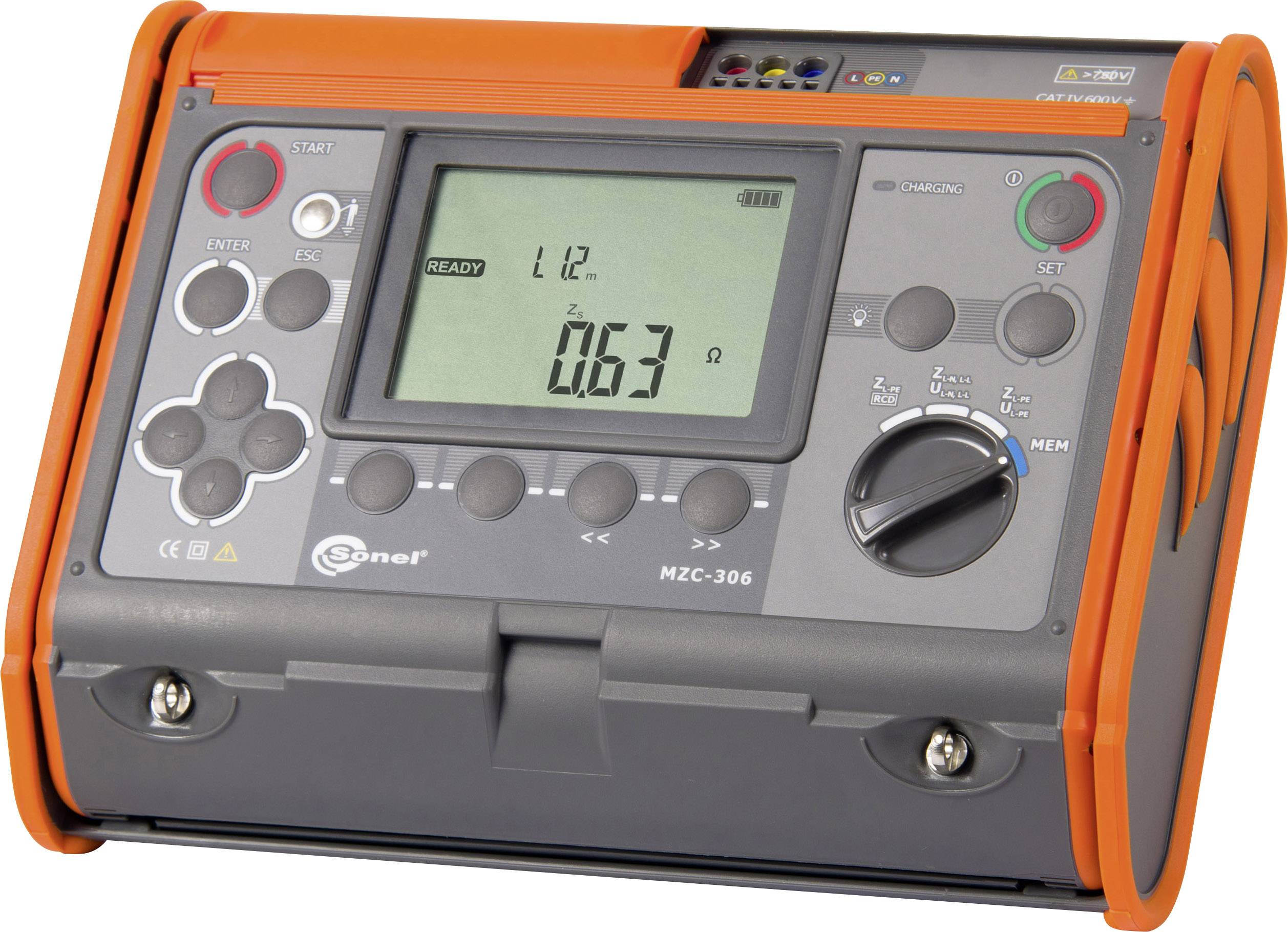

Tester instalacji Sonel MZC-306
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (11 950,41 zł / Sztuka)
11 950,41 zł
14 699,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Miernik impedancji pętli MZC-306
- Pomiar impedancji pętli: ZL-PE, ZL-N, ZL-L do napięcia sieciowego do 750V
- Prąd pomiarowy: max. 30A
- Automatyczne obliczanie prądu zwarciowego
- Pomiar napięcia AC
- Pomiar częstotliwości
- Zakres pomiarowy zgodnie z IEC 61557
- Kontrola prawidłowego podłączenia PE
- Transmisja danych przez USB
- Pamięć na 990 wartości pomiarowych
Dane techniczne
- Zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 0,00... 19,99 Ω: Rozdzielczość: 0,01 Ω, dokładność: ± (5% v.M. + 3 cyfry); zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 20,0... 199,9 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (4% V.M. + 3 cyfry); zakres pomiaru impedancji pętli ZL-PE, ZL-N, ZL-L 200... 1999 Ω: Rozdzielczość: 1 Ω, dokładność: ± (4% v.M. + 3 cyfry); napięcie znamionowe UnL-N/UnL-L: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690; zakres napięcia ZL-PE, ZL-N: 100... 440 V; zakres napięcia ZL-L: 100... 750V; częstotliwość: 45... 65 Hz; prąd pomiarowy: Maks. Rozdzielczość 30A; zakres impedancji pętli ZL-PE 0,00 19,99 Ω: 0,1 6% + 10 cyfr); zakres pomiaru impedancji pętli ZL-PE 20... 199 Ω: Rozdzielczość: 0,1 Ω, dokładność: ± (6% V. + 5 cyfr); zakres pomiaru impedancji pętli ZL-PE 200... 1999 Ω: Rozdzielczość: 1 Ω, dokładność: ± (6% V. + 5 cyfr), napięcie znamionowe ZL-PE UN: 100... 440 V, napięcie: 110 V, 115 V, 127 V, 220 V, 230 V, 240 V, 290 V, 400 V; zakres pomiaru napięcia 0,0 V...249,9 V: Rozdzielczość: 0,1 V, dokładność: ±(2% v.M. + 4 cyfry); zakres pomiaru napięcia 250 V...750 V: Rozdzielczość: 1 V, dokładność: ± (2% v.M. + 2 cyfry); zakres częstotliwości: 45,0 Hz... 65,0 Hz
- Rodzaj produktu
Tester instalacji
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT IV 600 V
- Interfejs
USB
- Wymiary
(D x S x W) 300 x 400 x 200 mm
- Waga
4.16 kg
IP67
- Zakres pomiarowe VDE
impedancja pętli
napięcie
natężenie
częstotliwość
rezystancja
- Wyświetlacz
cyfrowy (LCD)
- Szerokość produktu
400 mm
- Wysokość produktu
200 mm
- Długość produktu
300 mm
- Zasilanie
sieciowe
- Ilość miejsc w pamięci
990
- Pamięć
tak
- Model katalogowy producenta
MZC-306
Do pobrania
Karta katalogowa
Karta katalogowa 1427974 Tester instalacji Sonel MZC-306
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1427974 Tester instalacji Sonel MZC-306
Opis
Efektywny miernik impedancji pętli MZC-306 firmy Sonel służy do pomiaru pętli ZL-PE, ZL-N i ZL-L w sieciach 110V-715V o częstotliwości od 45 do 65 Hz. Pomiary są wykonywane po sprawdzeniu prawidłowego podłączenia PE za pomocą prądu testowego w zależności od napięcia sieci o maks. 30A. Po automatycznej modulacji wapiennej prądu zwarciowego można w ten sposób sprawdzić prawidłowe działanie urządzenia nadprądowego. Inne parametry pomiarowe, takie jak napięcie AC i częstotliwość, mogą być następnie przesyłane przez kabel USB do komputera i analizowane za pomocą oprogramowania Sonel Reader.
Charakterystyka
- Wytrzymała gumowana obudowa IP 54; CAT IV 600V; stopień ochrony: IP67; adapter CEE 16A i 32A 4- lub 5-biegunowy; przewody pomiarowe i zaciski krokodylkowe; wtyczka bezpieczeństwa UNI; torba; oprogramowanie do protokołów Sonel Reader; transmisja danych przez adapter OR-1; baterie LR6
Zakres dostawy
- Adapter styku ochronnego UNI WS-05 (kątowy)
- Przewód pomiarowy 1,2 m, żółty
- Przewód pomiarowy 1,2 m, niebieski
- Przewód pomiarowy 1,2 m, czerwony
- Zacisk krokodylkowy, niebieski K02
- Zacisk krokodylkowy, czerwony K02
- Końcówka pomiarowa niebieska
- Końcówka testowa czerwona
- Końcówka pomiarowa żółta
- Torba do noszenia L-4
- Kabel USB
- Akumulator Ni-MH
- 4,8V
- 4,2h
- Pasek
- Ładowarka akumulatorów Z7
- Odbiornik USB OR-1
- Instrukcja obsługi
- Certyfikat kalibracji
