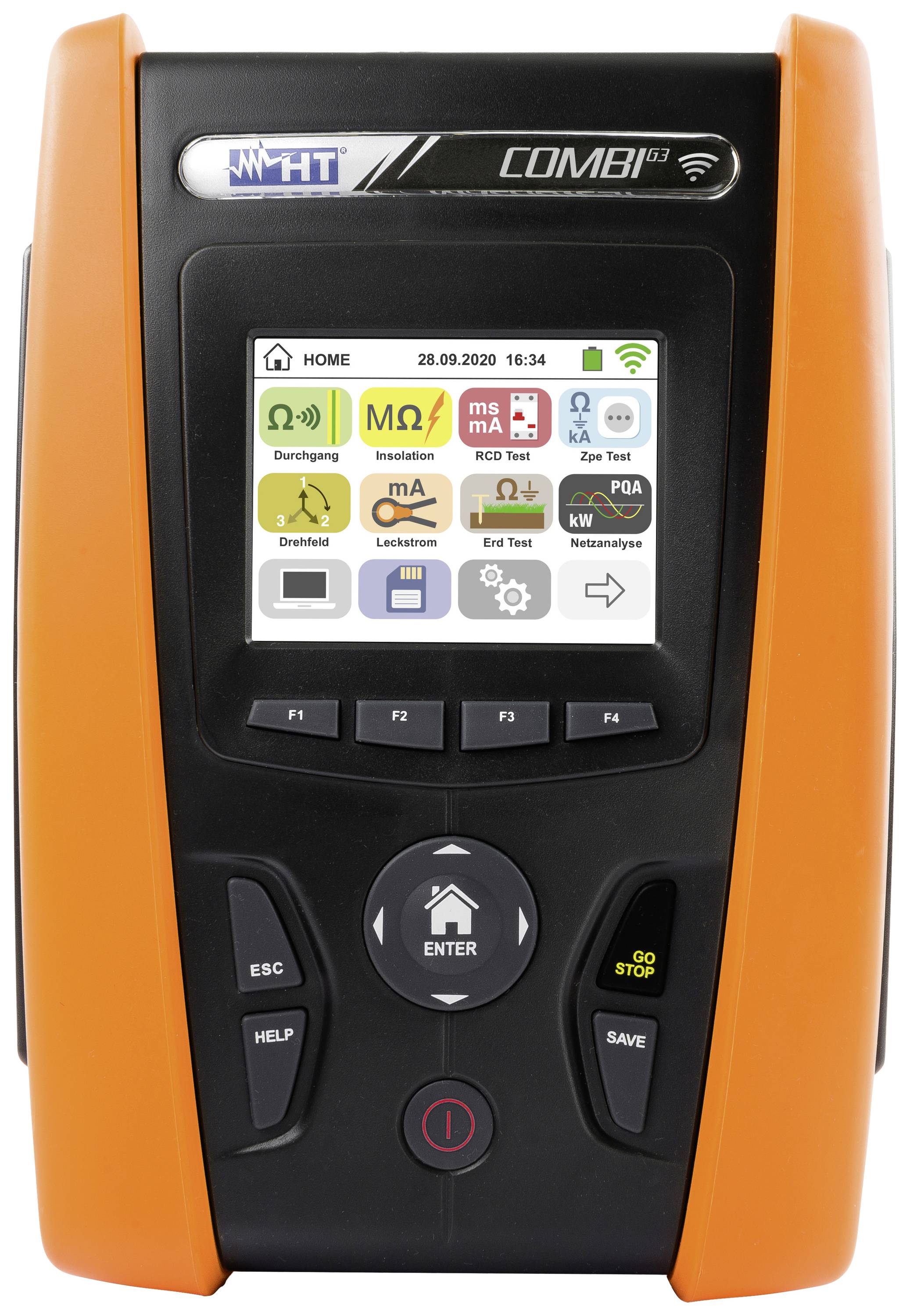

Tester instalacji, Tester VDE HT Instruments COMBI G3
EAN:
Numer producenta
Numer produktu
Cechy produktu
Tester instalacji, Tester VDE
- Ciągłość — pomiar o niskiej impedancji przy 200 mA DC (VDE 0413 część 4, EN 61557-4)
- Izolacja - Test izolacji przy 50, 100, 250, 500, 1000 V DC (VDE 0413 część 2, EN 61557-2)
- Test RCD - pełna funkcja testu FI (RCD) dla typu A, AC, B i F (VDE 0413 część 6, EN 61557-6)
- Test Zpe - pomiar impedancji pętli i sieci (VDE 0413 część 3, EN 61557-3)
- Kolejność faz - pomiar kolejności faz (VDE 0413 część 7, EN 61557-7)
- Test uziemienia - pomiar rezystancji uziemienia (VDE 0413 część 5, EN 61557-5)
- Opcja: analiza sieci i mocy (nr art.: 1010210) - moc czynna, bierna i pozorna, współczynnik mocy, harmoniczne (z opcjonalną cęgą prądową)
- Prąd upływu - pomiar prądu różnicowego z opcjonalnymi cęgami prądowymi od 1mA do 1000A AC
- Pomiar spadku napięcia - (dla ZLN, ZLL) - funkcja ΔU wg VDE 0100 część 600
Dane techniczne
- Pomiar niskoomowy: 0,00 … 9,99 … 99,9 Ω
- Pomiar izolacji: 0,01 MΩ … 9,99 … 99,9 … 1999 MΩ
- Napięcie probiercze: 50 V, 100 V, 250 V, 500 V lub 1000 V
- Impedancja Zpp, Zpn, Zpe: 0,01 … 9,99 … 199,9 … 1999 Ω
- Impedancja pętli Zpe bez wyzwalania FI: 0,01 … 9,99 … 199,9 … 1999 Ω
- Prąd zwarciowy Ik: 1 A ... 999 A ... 1000 A ... 40 kA
- Pomiar gruntu: 0,00…9,99…99,9…999…49,9 kΩ
- Spec. Rezystancja uziemienia: 0,06Ωm - 3,14MΩm
- Pomiar napięcia TRMS: 15 - 460 V
- Częstotliwość: 47,0-63,6 Hz
- Pomiar prądu: 2mA - 999mA
- Rodzaj produktu
Tester instalacji
fabryczna (bez certyfikatu)
- Kategoria pomiarowa
CAT IV 240 V
- Interfejs
Wi-Fi
USB
- Wymiary
(D x S x W) 235 x 75 x 165 mm
- Waga
1250 g
- Zakres pomiarowe VDE
moc czynna
moc bierna
moc pozorna
współczynnik mocy
temperatura
częstotliwość
natężenie
rezystancja izolacji
napięcie
- Norma DIN
DIN EN 61010-1
DIN EN 61557
DIN VDE 0100
DIN VDE 0413
- Wyświetlacz
cyfrowy (LCD)
- Szerokość produktu
75 mm
- Wysokość produktu
165 mm
- Długość produktu
235 mm
- Procedura testowa
automatyczna
- Zasilanie
akumulatorowe
- Ilość miejsc w pamięci
999
- Pamięć
tak
- Model katalogowy producenta
COMBI G3
- Norma VDE
0413
0100
- Specyfikacja testera VDE
z kolorowym wyświetlaczem dotykowym
Test RCD/FI
z kufrem
- UKCA
tak
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2587924 Tester instalacji, Tester VDE HT Instruments COMBI G3
Opis
Niska waga i ergonomiczna konstrukcja Combi G3 zapewniają wygodną i bezpieczną obsługę. Duży i jasno podświetlony ekran dotykowy jest szczególnie czytelny i intuicyjny w obsłudze. Wszystkie funkcje można wybierać za pomocą centralnego przełącznika wielofunkcyjnego lub bezpośrednio, wybierając ikony na ekranie. Symbole na wyświetlaczu i komunikaty dźwiękowe zapewniają przejrzystą, szybką i znormalizowaną interpretację wyników pomiarów. Combi G3 jest zabezpieczony przed nieprawidłową obsługą; jeśli urządzenie jest podłączone nieprawidłowo lub występuje niebezpieczne napięcie, użytkownik jest wyraźnie ostrzegany. Duża pamięć wewnętrzna może pomieścić do 999 wartości pomiarowych i umożliwia indywidualne przechowywanie wyników pomiarów z komentarzami tekstowymi i strukturą drzewiastą (3 poziomy). Już łatwiej się nie da. Intuicyjna obsługa ekranu dotykowego. Wszystkie funkcje pomiarowe na pierwszy rzut oka. Urządzenie pomiarowe do wszystkich testów bezpieczeństwa elektrycznego zgodnie z VDE0413 (EN61557) część 2, 3, 4, 5, 6 i 7.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Kontrola instalacji elektrycznych zgodnie z VDE 0413 (EN61557) część 2, 3, 4, 6 i 7.
- Procedura testowa EVSE dla e-ładowarek
- Pomiar uziemienia z/bez cęgów prądowych (VDE 0413 część 5, EN 61557-5)
- Intuicyjna obsługa ekranu dotykowego. Wszystkie funkcje pomiarowe na pierwszy rzut oka. Wystarczy wybrać funkcję pomiaru za pomocą DOTYKU
- Indywidualne przechowywanie wyników pomiarów z komentarzami tekstowymi i strukturą drzewa (3 poziomy)
- Podłączenie do zewnętrznej sondy pomiarowej ze zdalnym sterowaniem (funkcja start/stop)
- Przyłącze dla cęgów prądowych zewnętrznych 1 mA do 1000 A
- Podłączenie zewnętrznych sond pomiarowych do pomiaru wilgotności, temperatury, światła i poziomu dźwięku
- Pomiar rezystancji pętli bez wyzwalania RCD
- Zintegrowany interfejs optyczny na USB
- Wewnętrzna pamięć wartości mierzonych dla 999 wartości mierzonych
Zakres dostawy
- Zewnętrzna ładowarka
- Uniwersalny ZESTAW COMBI G3 - 4 przewody pomiarowe, 4 krokodylki i 4 sondy pomiarowe w kolorach zielonym, niebieskim, czerwonym i czarnym
- Baterie 6 sztuk, akumulatorki NiMH 1,2 V, AA
- Kołek PT400
- C2033X 3-przewodowa linia pomiarowa Schuko
- C2006 kabel USB
- Wi-Fi
- Oprogramowanie TOPVIEW
- Solidna obudowa VA507
- Skrócona instrukcja obsługi
- Instrukcja obsługi ładowarki akumulatorów PT400 pin KIT COMBI C2033X
- Certyfikat kalibracji ISO9000.
