Tester kabli PCE Instruments PCE-VDV 10 | Kat. 3 … Kat. 7A | Kabel koncentryczny | Wskaźniki LED stanu i diagnostyki ust

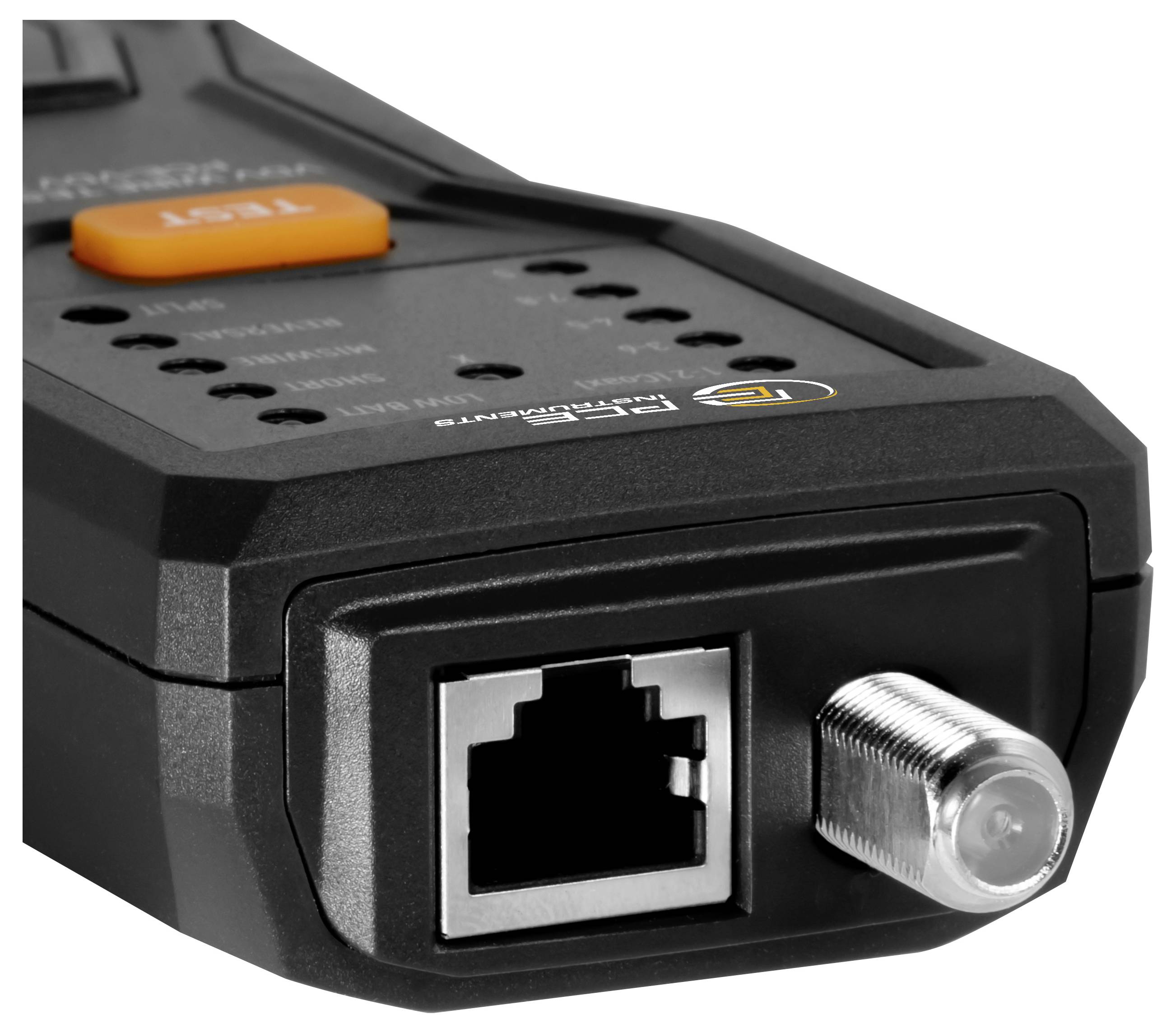

Tester kabli VDV to przenośne urządzenie testowe do diagnostyki uszkodzeń w kablach sieciowych i koncentrycznych, służące do szybkiej weryfikacji okablowania strukturalnego. Tester kabli VDV obsługuje ekranowane i nieekranowane kable skrętkowe kategorii Cat 3, Cat 5, Cat 5e, Cat 6, Cat 6A, Cat 7, Cat 7A, a także kable koncentryczne, takie jak te stosowane w systemach telewizyjnych, antenowych i monitoringu.

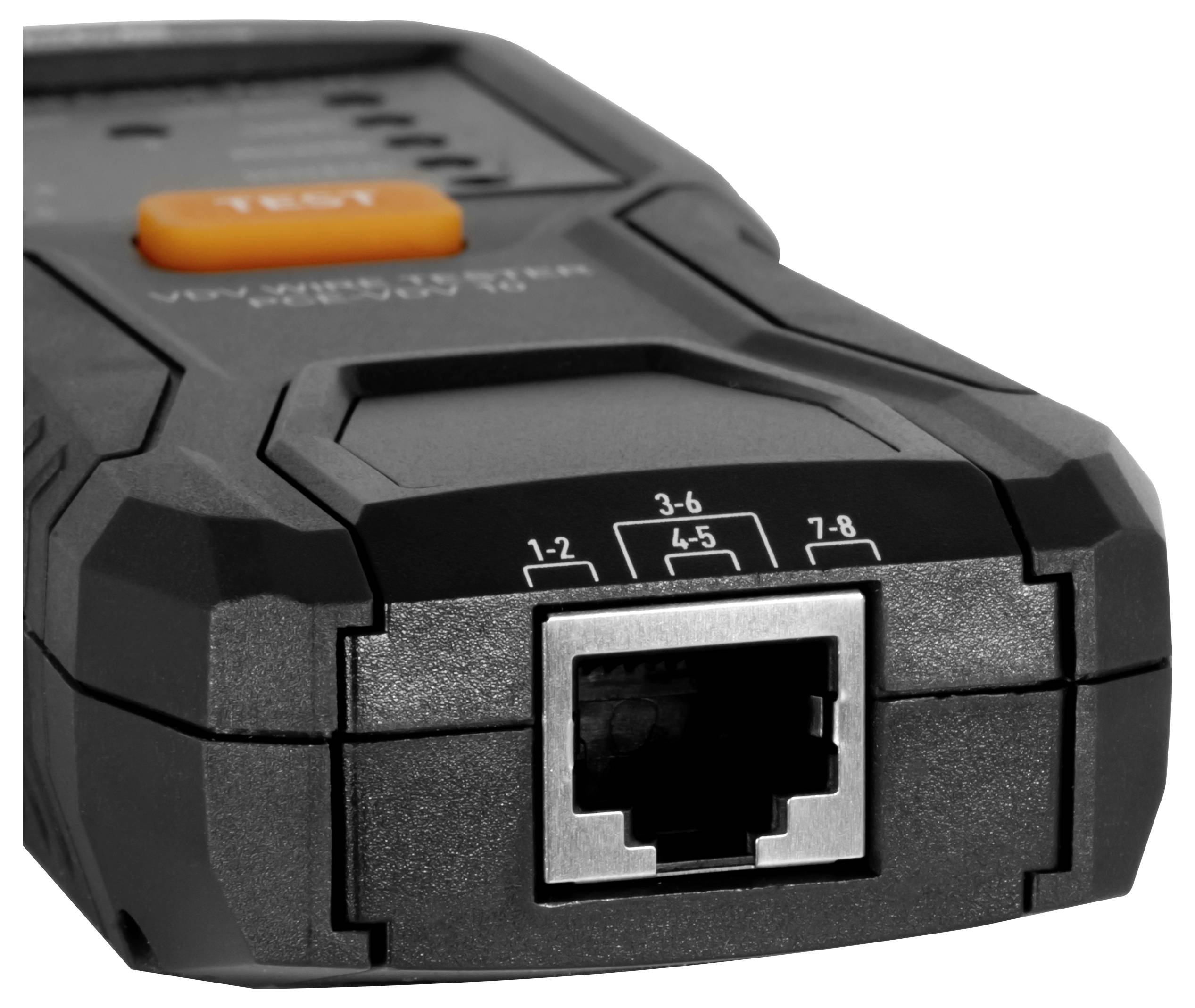

Test przeprowadza się przy użyciu dwuczęściowego systemu składającego się z jednostki głównej i jednostki zdalnej, co umożliwia również niezawodne testowanie linii zainstalowanych na stałe. Do najważniejszych procedur testowych należy test ciągłości przewodów (piny 1... 8) test okablowania w celu sprawdzenia prawidłowego przypisania par przewodów oraz wykrycia zwarć, nieprawidłowego okablowania i usterek rozdzielonych par. Dodatkowo sprawdza się ekranowanie kabli ekranowanych. Zakres testu obejmuje długość kabla do 305 m, natomiast minimalna długość kabla umożliwiająca wykrycie rozdzielonych par wynosi około 0,5 m.

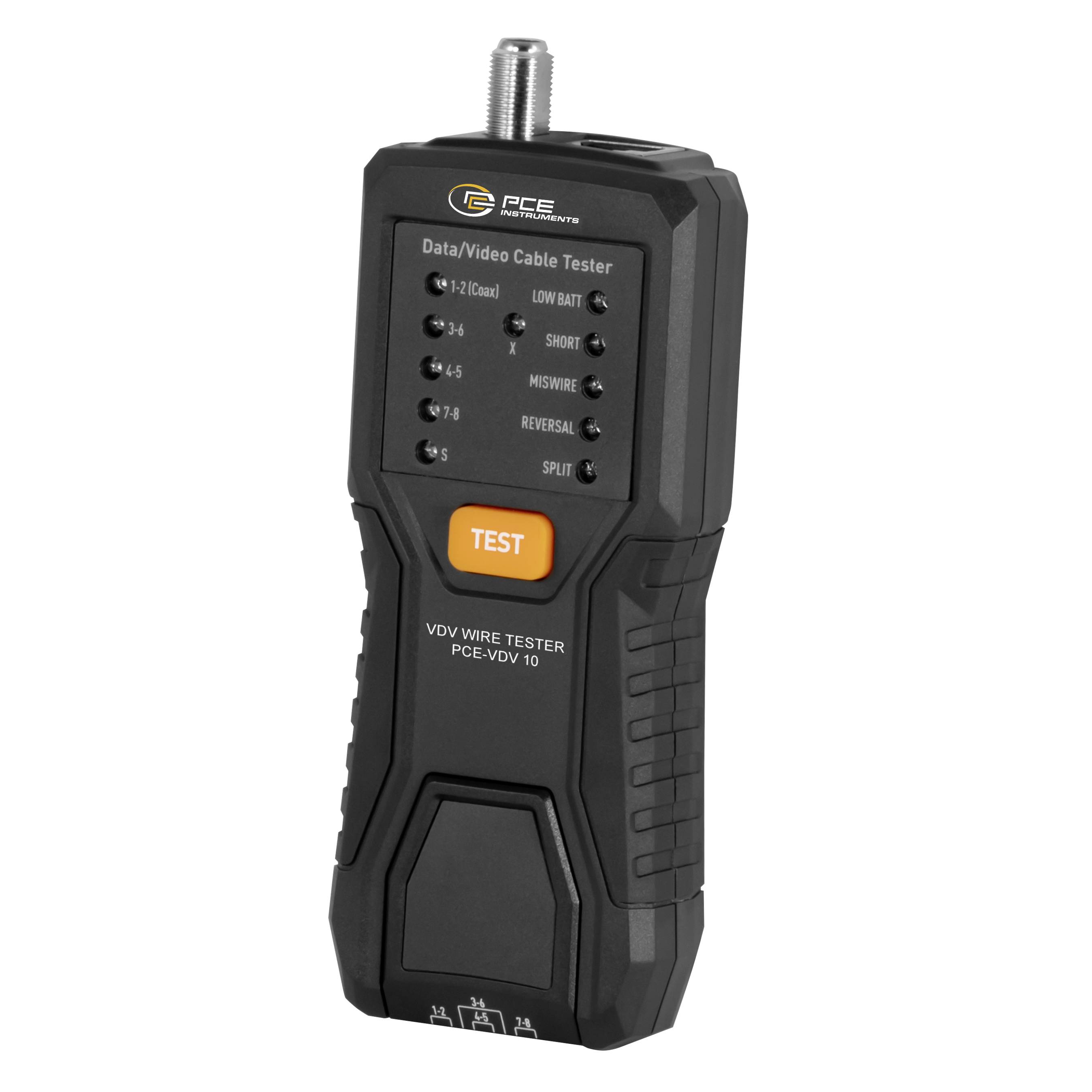

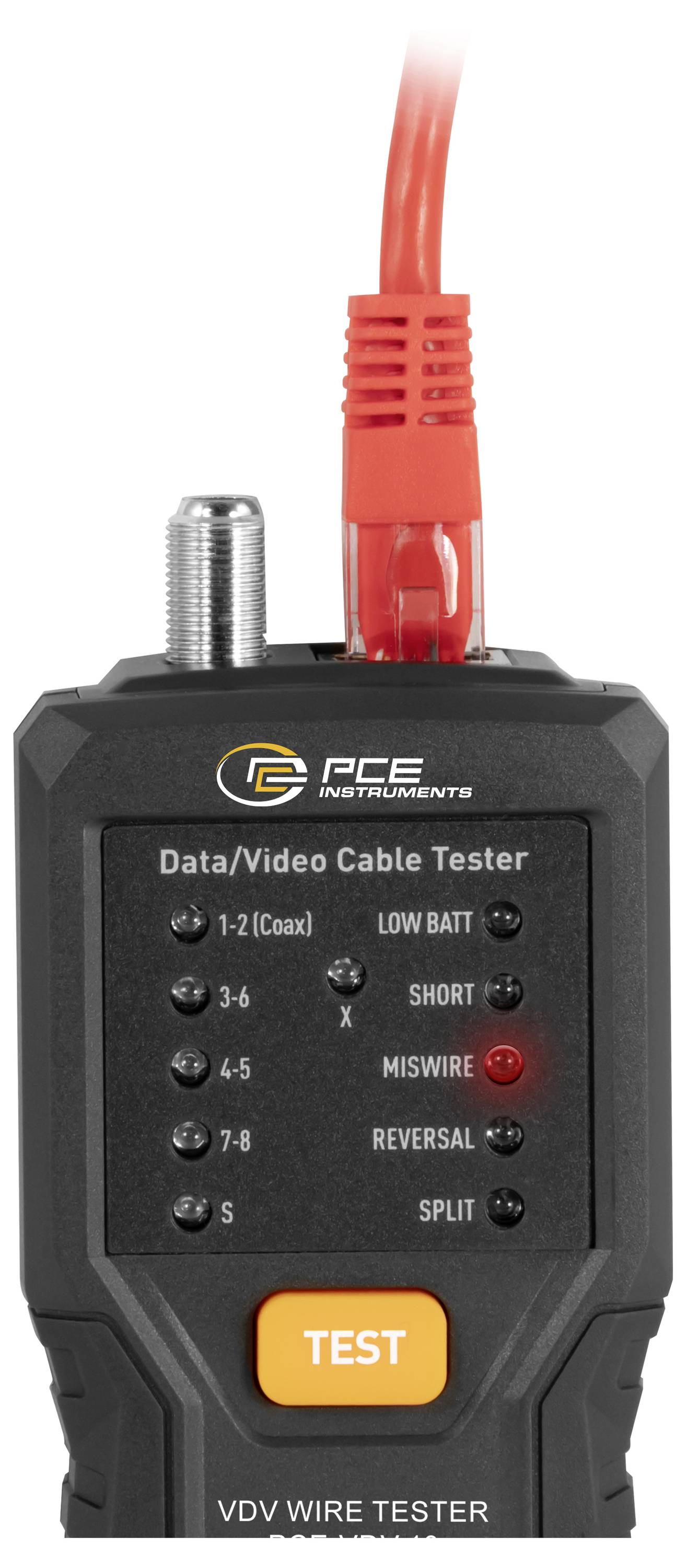

Nasz tester okablowania VDV działa w oparciu o sygnały testowe przesyłane pomiędzy jednostką główną i jednostką zdalną. Wyniki wyświetlane są na wyświetlaczach LED. Ciągłe świecenie diod LED oznacza prawidłowe okablowanie, natomiast miganie diod LED sygnalizuje błędy w poszczególnych parach przewodów. Dodatkowe diody LED informują o rodzaju usterki, np. zwarciu, nieprawidłowym okablowaniu, odwróceniu biegunów lub rozdzieleniu pary.

Tester okablowania VDV stosowany jest w technologii sieciowej, okablowaniu budynków oraz instalacjach informatycznych i komunikacyjnych. Przeznaczony jest dla elektryków, techników sieciowych i techników serwisowych do szybkiego testowania ciągów kablowych.
