Urządzenie do zaciskania pionowego 90043 rozmiar 4 Siła trzymania (F1) 1,7 kN Siła trzymania (F2) 3,0 kN Wysokość 221 mm
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Komplet elementów zaciskowych
Średnica wiercenia
8.6 mm
Długość zewnętrzna
141 mm
Długość całkowita
185 mm
Szerokość produktu
185 mm
Cechy produktu
Urządzenie do zaciskania pionowego 90043 rozmiar 4 Siła trzymania (F1) 1,7 kN Siła trzymania (F2) 3,0 kN Wysokość 221 mm Długość 141 mm Śruba dociskowa M 8 x
- Śruba dociskowa: M8 x 65
- Projekt: podstawa pozioma
- Rozmiar stopy: 64 x 53 mm
- Rozmiar 4
- Siła trzymania F1: 1,7 kN
- Siła trzymania F2: 3 kN
- Wysokość po rozciągnięciu: 221 mm
- Długość po otwarciu: 141 x 130 mm
- Marka: AMF
- Wysokość zacisku: 42,5 mm
Dane techniczne
- Urządzenie do zaciskania pionowego nr 6800 | Rozmiar 4 230 mm x 140 mm
- Minimalna ilość zamówienia: 1 szt.
- Rozmiar 4
- Siła trzymania (F1): 1,7 kN
- Siła trzymania (F2): 3,0 kN
- Wysokość: 221mm
- Długość: 141mm
- Śruba dociskowa: M 8 x 65
- Kąt otwarcia α: 105°
- Waga: 630g
- Rodzaj produktu
Komplet elementów zaciskowych
- Średnica wiercenia
8.6 mm
- Długość zewnętrzna
141 mm
- Długość całkowita
185 mm
- Szerokość produktu
185 mm
- UKCA
nie dotyczy
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3759206 Urządzenie do zaciskania pionowego 90043 rozmiar 4 Siła trzymania (F1) 1,7 kN Siła trzymania (F2) 3,0 kN Wysokość 221 mm
Opis

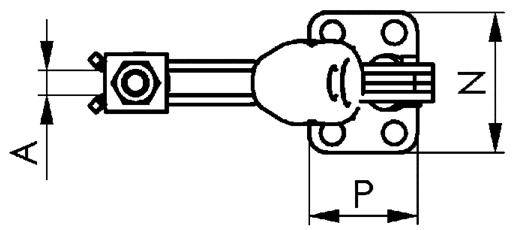

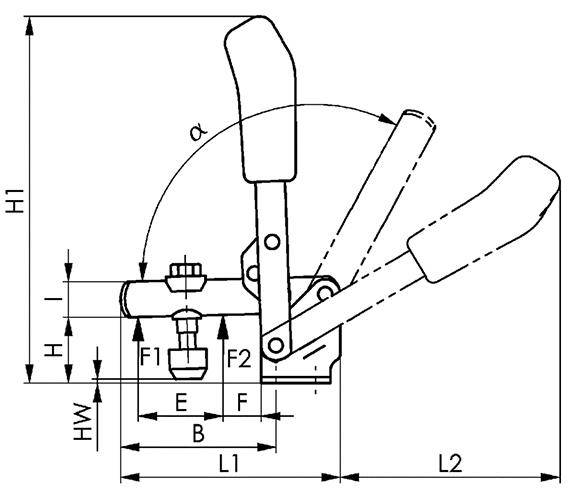

z podstawą poziomą. Dalsze dane techniczne: · F: 16 mm · a*: 60° · P: 53 mm · Długość: -mm · K: 13 mm · C: 32 mm · Średnica: 8,6 mm · a: 105° · F1: 1,7 kN · Dł. 2: 130 mm · HW min.: -6mm · Długość 1: 141 mm · Ja: 20mm · F2: 3 kN · B: 101 mm · M1: - · Średnica otworów: 8.6 mm · Wysokość: 42,5 mm · N: 64 mm · E: 54 mm · Średnica: 43,5-46,5 mm · A: 10 mm · H1: 221 mm · HW max.: 22,5 mm · Rozpiętość: 54 mm
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Zakres dostawy
