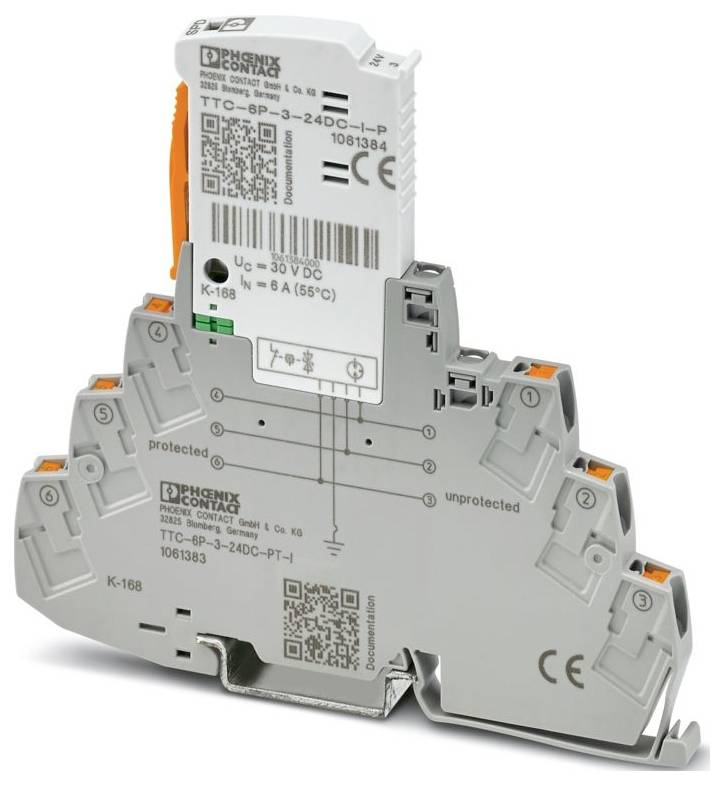

Urządzenie ochrony przed przepięciami Phoenix Contact 1061383 1 szt.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w czw. 8.10

130 Sztuki

Liczba

Sztuki

Suma (430,08 zł / Sztuka)

430,08 zł

529,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: TERMITRAB kompletny
Klasa testu IEC: C1;C2;C3;D1
Projekt: Dwuczęściowy moduł szyny montażowej wtykowej
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny
Napięcie znamionowe UN: 24 V DC
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 6,2 mm +0,1 mm
Wysokość: 105,8 mm
Głębokość: 100 mm (w tym szyna montażowa 7,5 mm)
Klasa palności zgodnie z UL 94: V-0
Materiał obudowy: PBT
Dane mechaniczne: Dane mechaniczne
Otwarta ściana boczna: Nie
Kierunek działania: Linia-Linia i Linia-Sygnał Uziemienie/Ekran i opcjonalnie Uziemienie Sygnału/Ekran-Uziemienie
Maksymalne napięcie ciągłe UC: 30 V DC; 21 V AC
Prąd znamionowy: 5 A (55 °C)
Prąd roboczy IC przy UC: ≤ 5 µA
Prąd przewodu ochronnego IPE: ≤ 1 µA
Całkowity prąd rozładowania ITotal (8/20) µs: 10 kA
Poziom ochrony Up (żyła-żyła): ≤ 68 V (C1 - 1 kV / 500 A); ≤ 50 V (C3 - 100 A); ≤ 50 V (C3 - 25 A)
Poziom ochrony Up (przewód-ziemia): ≤ 700 V (C1 - 1 kV / 500 A); ≤ 900 V (C2 - 10 kV / 5 kA)
Pojemność (przewód-przewód): typ. 30 pF
Pojemność (przewód-ziemia): typ. 30 pF
Opór na ścieżkę:< 0,1 Ω
Maksymalny wymagany prąd bezpiecznika: 5 A (F)
Wytrzymałość na prąd udarowy (przewód-ziemia): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; D1 - 500 A
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... 85 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 4000 m (n.p.m.)
Normy/Przepisy: EN IEC 60079-7
Uwaga: 2015 + A1:2018
Typ montażu: Szyna montażowa: TH 35 - 7,5 mm
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Materiał izolacyjny: PBT
Dopuszczalna wilgotność (praca): 5% ... 95 %
Prąd wyładowczy impulsowy znamionowy In (8/20) µs (przewód-ziemia): 5 kA
Prąd wyładowania impulsowego Iimp (10/350) µs (przewód-ziemia): 0,5 kA
Czas reakcji tA (przewód-ziemia): ≤ 100 ns
Kolor (wtyczka): jasnoszary (RAL 7035)
Kolor (element bazowy): szary (RAL 7042)
Czas resetu impulsu (przewód-masa): ≤ 500 ms
EN 61643-21: EN 61643-21
Prąd wyładowania nominalnego impulsowego In (8/20) µs (przewód-przewód): 0,5 kA
Czas reakcji tA (przewód-przewód): ≤ 1 ns
Strata wtrąceniowa aE, sym.: typ. 0,3 dB (≤ 12 MHz / 150 Ω)
Częstotliwość odcięcia fg (3 dB), symetryczna w układzie 150 Ω: typ. 60 MHz
Wytrzymałość na prąd udarowy (przewód-przewód): C1 - 1 kV / 500 A; C3 - 100 A
Czas resetu impulsu (przewód-przewód): ≤ 30 ms
Zgodność/Zatwierdzenia: Zgodność/Zatwierdzenia
UL, USA / Kanada: Klasa I, Dział 2, Grupy A, B, C, D T4A
Maksymalny prąd wejściowy: 5 A (55 °C)
Maksymalne napięcie wejściowe 30V DC

Rodzaj produktu: Urządzenie ochrony przed przepięciami

Natężenie upływu: 10 kA

Specyfikacja: Dwuczęściowy moduł szyny montażowej wtykowej

: IP20

Numer katalogowy producenta: 1061383

Wymiary: (S x W x G) 6.2 x 105.8 x 100 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 105.8 mm

Głębokość produktu: 100 mm

Certyfikat zagrożenia wybuchem Ex: 2

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3562663 Urządzenie ochrony przed przepięciami Phoenix Contact 1061383 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562663 Urządzenie ochrony przed przepięciami Phoenix Contact 1061383 1 szt.

Opis

Urządzenie przeciwprzepięciowe składające się z wtyczki ochronnej i podstawy, ze zintegrowanym wskaźnikiem stanu dla 3-żyłowego obwodu sygnałowego bezpotencjałowego z uziemieniem i wysokim prądem znamionowym, z atestem EX e dla strefy 2, obsługujące protokół HART. Nadaje się do stosowania w środowiskach związanych z bezpieczeństwem do SIL 3.

Opis tego produktu został przetłumaczony automatycznie.
