Urządzenie ochrony przed przepięciami Phoenix Contact 1065320 1 szt.

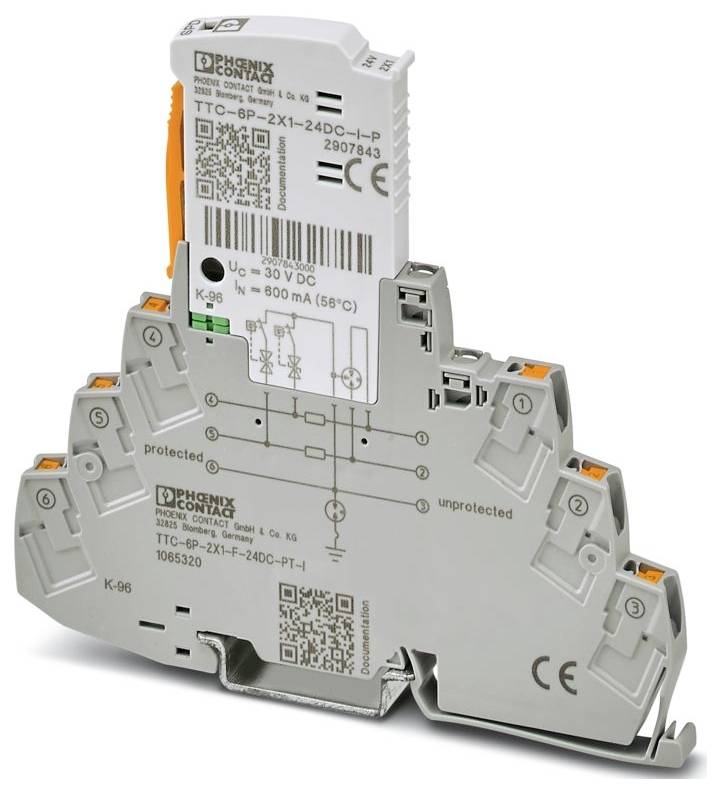

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w śr. 7.10

89 Sztuki

Liczba

Sztuki

Suma (389,43 zł / Sztuka)

389,43 zł

479,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: TERMITRAB kompletny
Klasa testu IEC: C1;C2;C3;D1
Projekt: Dwuczęściowy moduł szyny montażowej wtykowej
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny
Nennspannung UN: 24 V DC
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 6,2 mm +0,1 mm
Wysokość: 105,8 mm
Tiefe: 100 mm (inkl. Tragschiene 7,5 mm)
Klasa palności zgodnie z UL 94: V-0
Material Gehäuse: PBT
Mechanische Daten: Mechanische Daten
Otwarta ściana boczna: Nie
Wirkungsrichtung: Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Höchste Dauerspannung UC: 30 V DC;21 V AC
Bemessungsstrom: 600 mA (56 °C)
Betriebswirkstrom IC bei UC: ≤ 5 µA
Schutzleiterstrom IPE: ≤ 1 µA
Gesamtableitstoßstrom ITotal (8/20) µs: 10 kA
Schutzpegel Up (Ader-Erde): ≤ 750 V (C1 - 1 kV / 500 A);≤ 800 V (C2 - 10 kV / 5 kA);≤ 1,1 kV (C3 - 25 A);≤ 1,15 kV (C3 - 100 A)
Widerstand pro Pfad: 1,65 Ω ±20 %
Erforderliche Vorsicherung maximal: 630 mA (FF)
Stoßstromfestigkeit (Ader-Erde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A
Umgebungsbedingungen: Umgebungsbedingungen
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 4000 m (amsl)
Normen/Bestimmungen: EN 61643-21
Hinweis: 2001 + A1:2009 + A2:2013
Montageart: Tragschiene: TH 35 - 7,5 mm
Isolationseigenschaften: Isolationseigenschaften
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Isolierstoff: PBT
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Nennableitstoßstrom In (8/20) µs (Ader-Erde): 5 kA
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde): 0,5 kA
Ansprechzeit tA (Ader-Erde): ≤ 100 ns
Zusätzliche technische Daten: Zusätzliche technische Daten
Farbe (Stecker): lichtgrau (RAL 7035)
Farbe (Basiselement): grau (RAL 7042)
Schutzpegel Up statisch (Ader-Erde): ≤ 750 V (C1 - 1 kV / 500 A);≤ 800 V (C2 - 10 kV / 5 kA)
Einfügungsdämpfung aE, asym.: typ. 0,3 dB (≤ 270 kHz / 150 Ω)
Impuls-Rücksetzzeit (Ader-Erde): ≤ 30 ms
Max. Gesamtableitstoßstrom I total max (8/20) µs: 20 kA (1x)
EN 61643-21: EN 61643-21

Rodzaj produktu: Urządzenie ochrony przed przepięciami

Natężenie upływu: 5 kA

Specyfikacja: Dwuczęściowy moduł szyny montażowej wtykowej

: IP20

Numer katalogowy producenta: 1065320

Wymiary: (S x W x G) 6.2 x 105.8 x 100 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 105.8 mm

Głębokość produktu: 100 mm

Zawartość: 1 szt.

Opakowanie: sztuka

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3562470 Urządzenie ochrony przed przepięciami Phoenix Contact 1065320 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562470 Urządzenie ochrony przed przepięciami Phoenix Contact 1065320 1 szt.

Opis

Urządzenie przeciwprzepięciowe składające się z wtyczki ochronnej i podstawy, ze zintegrowanym wskaźnikiem stanu dla dwóch przewodów sygnałowych o wspólnym potencjale odniesienia, np. Digital IN/OUT. Pośredni uziemienie za pomocą gazowego ogranicznika przepięć. Nadaje się do stosowania w środowiskach związanych z bezpieczeństwem do SIL 3.

Opis tego produktu został przetłumaczony automatycznie.
