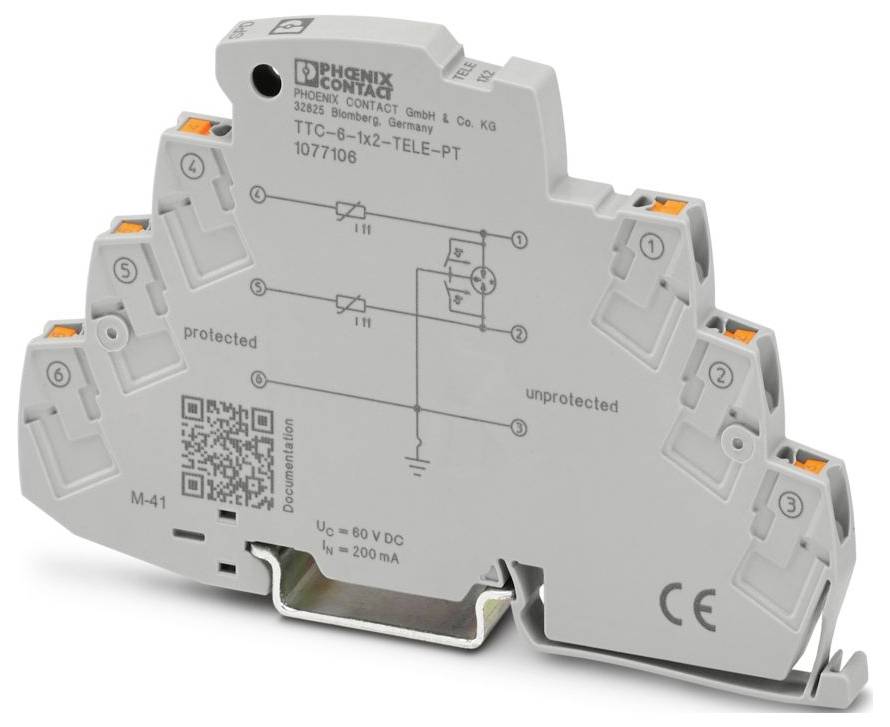

Urządzenie ochrony przed przepięciami Phoenix Contact 1077106 1 szt.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pt. 16.10

11 Sztuki

Liczba

Sztuki

Suma (283,74 zł / Sztuka)

283,74 zł

349,00 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: TERMITRAB kompletny
Klasa testu IEC: B2;C1;C2;C3;D1
Projekt: Jednoczęściowy moduł szyny montażowej
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: brak
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 6,2 mm +0,1 mm
Wysokość: 105,8 mm
Głębokość: 69,5 mm (w tym szyna montażowa 7,5 mm)
Kolor: szary (RAL 7042)
Klasa palności zgodnie z UL 94: V-0
Materiał obudowy: PBT
Dane mechaniczne: Dane mechaniczne
Otwarta ściana boczna: Nie
Maksymalne napięcie ciągłe UC: 60 V DC
Prąd znamionowy: 200 mA
Prąd roboczy IC przy UC: ≤ 1 µA
Prąd przewodu ochronnego IPE: ≤ 1 µA
Całkowity prąd rozładowania ITotal (8/20) µs: 10 kA
Poziom ochrony Up (rdzeń-rdzeń): ≤ 650 V (B2 - 1 kV); ≤ 800 V (B2 - 4 kV); ≤ 1 kV (C1 - 1 kV / 500 A); ≤ 1,4 kV (C2 - 10 kV / 5 kA); ≤ 850 V (C3 - 15 A); ≤ 1,1 kV (C3 - 25A); ≤1,4 kV (C3 - 100A)
Poziom ochrony Up (rdzeń-ziemia): ≤ 600 V (B2 - 1 kV); ≤ 750 V (B2 - 4 kV); ≤ 750 V (C1 - 1 kV / 500 A); ≤ 800 V (C2 - 10 kV / 5 kA); ≤ 650 V (C3 - 15 A); ≤ 750 V (C3 - 25 A); ≤ 1,2 kV (C3 - 100 A)
Pojemność (przewód-przewód): typ. 10 pF
Rezystancja na ścieżkę: 6 Ω
Odporność na prąd udarowy (rdzeń-ziemia): B2 - 4 kV / 100 A; C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... + 70 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 4000 m (n.p.m.)
Normy/Przepisy: EN 61643-21
Uwaga: 2001 + A1:2009 + A2:2013
Typ montażu: Szyna montażowa: TH 35 - 7,5 mm
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Materiał izolacyjny: PBT
Dopuszczalna wilgotność (praca): 5% ... 95 %
Liczba par przewodów na moduł: 1
Prąd wyładowczy impulsowy znamionowy In (8/20) µs (przewód-ziemia): 5 kA
Prąd wyładowania impulsowego Iimp (10/350) µs (przewód-ziemia): 0,5 kA
Czas reakcji tA (przewód-ziemia): ≤ 100 ns
Czas resetu impulsu (przewód-masa): ≤ 200 ms
EN 61643-21: EN 61643-21
Prąd wyładowania nominalnego impulsowego In (8/20) µs (przewód-przewód): 5 kA
Prąd wyładowania impulsowego Iimp (10/350) µs (drut-rdzeń): 0,5 kA
Czas reakcji tA (przewód-przewód): ≤ 100 ns
Strata wtrąceniowa aE, sym.: typ. 1 dB (≤ 40 MHz/150 Ω)
Częstotliwość odcięcia fg (3 dB), symetryczna w układzie 150 Ω: typ. 100 MHz
Wytrzymałość na prąd udarowy (żyła-żyła): B2 - 4 kV / 100 A; C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
Czas resetu impulsu (przewód-przewód): ≤ 30 ms
