Urządzenie ochrony przed przepięciami Phoenix Contact 2800491 1 szt.

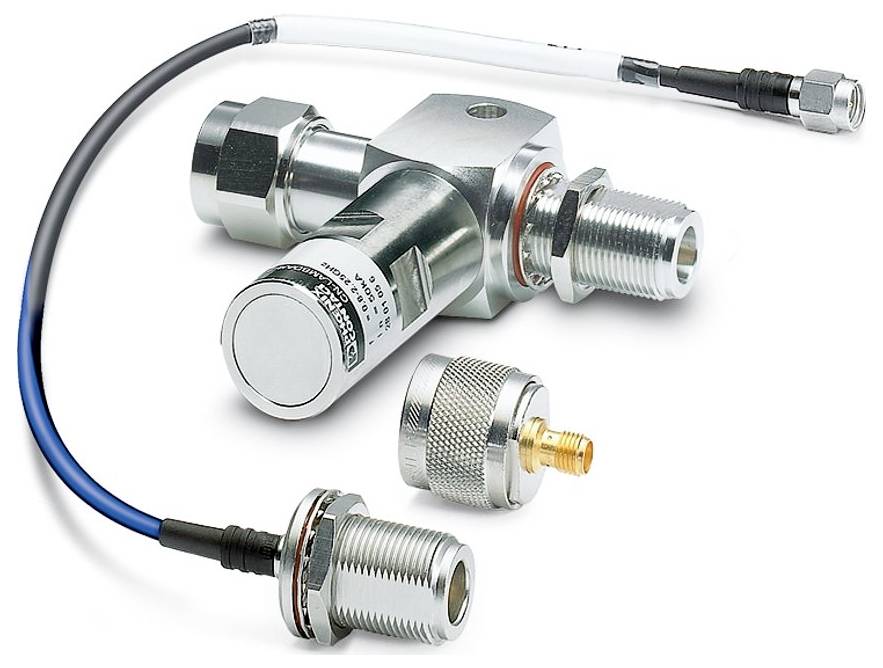

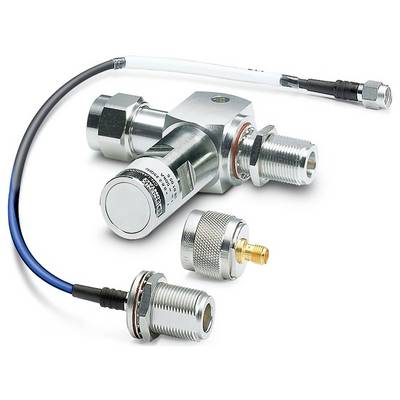

Różne złącza i adaptery do kabli koaksialnych na białym tle, w tym typy proste i pod kątem prostym z metalowymi wykończeniami.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 12.10

Liczba

Sztuki

Suma (795,93 zł / Sztuka)

795,93 zł

978,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa testu IEC: C2;C3;D1
Konstrukcja: Wtyczka pośrednia
Liczba biegunów: 2
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: brak
Rodzaj połączenia: śrubowe.
Moment dokręcania: 1,5 Nm
Szerokość: 84,8 mm
Wysokość: 25 mm
Głębokość: 81,5 mm
Kolor: niklowy
Materiał obudowy: HPb59-1
Dane mechaniczne: Dane mechaniczne
Otwarta ściana boczna: Nie
Kierunek działania: Linia-Ekran/Uziemienie
Prąd znamionowy: 2 A (25 °C)
Całkowity prąd rozładowania ITotal (8/20) µs: 6 kA
Ograniczenie napięcia wyjściowego przy 1 kV/µs (przewód-ziemia) statyczne: ≤ 1 V
Poziom ochrony Up (rdzeń-ziemia): ≤ 5 V (C1 - 1 kV / 500 A); ≤ 25 V (C2 - 10 kV / 5 kA); ≤ 15 V (6 kV / 3 kA)
Wytrzymałość na prąd udarowy (przewód-ziemia): C2 - 10 kV / 5 kA; D1 - 1 kA
Warunki środowiskowe: Warunki środowiskowe
Stopień ochrony: IP55
Temperatura otoczenia (praca): -40 ° C ... + 70 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... + 70 °C
Wysokość: ≤ 2000 m (n.p.m.)
Normy/Przepisy: EN 61643-21
Uwaga: 2001 + A1:2009
Typ montażu: Połączenie wtykowe specyficzne dla danego przyłącza
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Prąd wyładowczy impulsowy znamionowy In (8/20) µs (przewód-ziemia): 6 kA
Straty wtrąceniowe aE, asymetryczne: ≤ 1 dB (0,8 GHz ... 2,25 GHz)
Materiał powierzchni obudowy: Cu-Sn-Zn
Materiał powierzchni styku: Au
Materiał korpusu izolacyjnego: PTFE
Materiał styku sprężyny: QSn6,5-0,1
Prąd wyładowczy impulsowy znamionowy In (8/20) µs (przewodnik-ekran): 6 kA
Zakres częstotliwości: 0,8 GHz ... 2,25 GHz
Współczynnik fali stojącej (VSWR) w systemie 50 Ω: ≤ 1,20 (0,8 GHz ... 2,25 GHz);≤1,10 (1,7 GHz... 2,1 GHz)
Dopuszczalna moc RF Pmax przy SWR=xx (system 50-omowy): ≤ 110 W (WSWR = 1,0 / 40 °C); ≤ 60 W (WSWR = 1,0 / 70 °C)
Ograniczenie napięcia wyjściowego przy 1 kV/µs (przewód-ekran) statyczne: ≤ 1 V
Wytrzymałość na prąd udarowy (ekran rdzenia): C2 - 10 kV/5 kA; D1 - 1 kA
Połączenie PE: Połączenie PE
Prąd wyładowania impulsowego Iimp (10/350) µs (przewodnik-ekran): 1 kA

Rodzaj produktu: Urządzenie ochrony przed przepięciami

Natężenie upływu: 6 kA

Specyfikacja: Wtyczka pośrednia

: IP55

Numer katalogowy producenta: 2800491

Wymiary: (S x W x G) 84.8 x 25 x 81.5 mm

Szerokość produktu: 84.8 mm

Wysokość produktu: 25 mm

Głębokość produktu: 81.5 mm

Zawartość: 1 szt.

Opakowanie: sztuka

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579450 Urządzenie ochrony przed przepięciami Phoenix Contact 2800491 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579450 Urządzenie ochrony przed przepięciami Phoenix Contact 2800491 1 szt.

Opis

Adapter z technologią lambda/4 jako zabezpieczenie przeciwprzepięciowe dla koncentrycznych interfejsów sygnałowych. Połączenie: złącza SMA, męskie-żeńskie

Opis tego produktu został przetłumaczony automatycznie.
