Urządzenie ochrony przed przepięciami Phoenix Contact 2803153 1 szt.

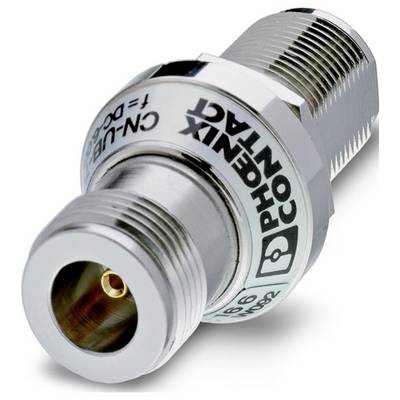

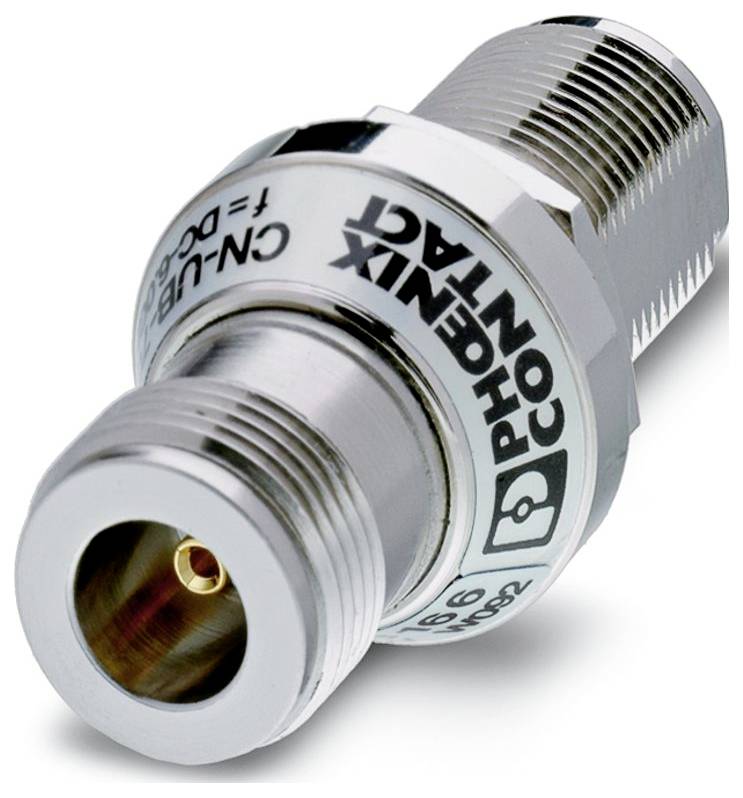

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w śr. 7.10

1 Sztuki

Liczba

Sztuki

Suma (446,34 zł / Sztuka)

446,34 zł

549,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 1 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Klasa testu IEC: C2;C3;D1
Konstrukcja: Wtyczka pośrednia
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: brak
Typ połączenia: złącze N 50 Ω
Moment dokręcania: 1,4 Nm ... 1,7 Nm (nakrętka sprzęgająca N)
Szerokość: 24 mm
Wysokość: 24 mm
Głębokość: 50 mm
Kolor: niklowy
Materiał obudowy: mosiądz (CuZn)
Dane mechaniczne: Dane mechaniczne
Otwarta ściana boczna: Nie
Kierunek działania: Linia-Ekran/Uziemienie
Maksymalne napięcie ciągłe UC: 70 V DC; 50 V AC
Prąd znamionowy: 10 A
Prąd roboczy IC przy UC: ≤ 1 µA
Prąd wyładowania nominalnego impulsowego In (8/20) µs: 5 kA
Prąd wyładowania impulsowego Iimp (10/350) µs: 1 kA
Ograniczenie napięcia wyjściowego przy 1 kV/µs (przewód-ziemia) statyczne: ≤ 650 V
Poziom ochrony Up (przewód-ziemia): ≤ 800 V (C2 - 4 kV / 2 kA); ≤ 1 kV (C2 - 10 kV / 5 kA)
Pojemność (przewód-ziemia): typowo 1,5 pF
Wytrzymałość na prąd udarowy (przewód-ziemia): C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1 kA
Warunki środowiskowe: Warunki środowiskowe
Stopień ochrony: IP68, IP68
Temperatura otoczenia (praca): -40 ° C ... 90°C
Normy/Przepisy: IEC 61643-21
Uwaga: 2000
Typ montażu: Połączenie wtykowe specyficzne dla danego przyłącza
Prąd testowy piorunowy (10/350) µs, prąd szczytowy Iimp: 1 kA
Prąd wyładowczy impulsowy znamionowy In (8/20) µs (przewód-ziemia): 5 kA
Prąd wyładowania impulsowego Iimp (10/350) µs (przewód-ziemia): 1 kA
Ograniczenie napięcia wyjściowego przy 1 kV/µs (przewód-ziemia) szczyt: ≤ 650 V
Czas reakcji tA (przewód-ziemia): ≤ 100 ns
Odstępy izolacyjne i odległości prześwitu: Odstępy izolacyjne i odległości prześwitu
Ogólne: Ogólne
Strata wtrąceniowa aE, asymetryczna: 0,1 dB (≤ 6 GHz)
Materiał powierzchni obudowy: Ni
Maksymalny prąd rozładowania Imax (8/20) µs (przewód-ziemia): 10 kA
Maksymalne napięcie ciągłe UC (przewód-ziemia): 70 V DC; 50 V AC
Czas reakcji tA (przewód-ekran): ≤ 100 ns
Specyfikacja standardów – technologia informacyjna: Specyfikacja standardów – technologia informacyjna
Klasa wymagań VDE: C2;C3;D1
Materiał uszczelki: Silikon
Materiał przewodnika wewnętrznego: BeCu
Materiał powierzchni przewodnika wewnętrznego: złoto
Materiał korpusu izolacyjnego: PTFE
Prąd wyładowczy impulsowy znamionowy In (8/20) µs (przewodnik-ekran): 5 kA
Maksymalny prąd rozładowania Imax (8/20) µs (przewodnik-ekran): 10 kA
Prąd impulsowy znamionowy Ian (10/1000)µs (przewodnik-ekran): 100 A
Ograniczenie napięcia wyjściowego przy 1 kV/µs (przewód-ekran) szczyt: ≤ 650 V
Poziom ochrony Up (ekran rdzenia): ≤ 800 V (C2 - 4 kV / 2 kA); ≤ 1 kV (C2 - 10 kV / 5 kA)
Częstotliwość odcięcia fg (3 dB), asymetryczna (ekran) w układzie 50 Ω:> 6 GHz
Zakres częstotliwości: 0 Hz 6 GHz
Współczynnik fali stojącej (VSWR) w układzie 50 Ω: typowo 1,15 (≤ 6 GHz)
Dopuszczalna moc RF Pmax przy SWR=xx (system 50-omowy): 30 W (WSWR = 1,15)
Pojemność asymetryczna (ekran): typ. 1,5 pF
Ograniczenie napięcia wyjściowego przy 1 kV/µs (przewód-ekran) statyczne: ≤ 650 V
Wytrzymałość na prąd udarowy (ekran rdzenia): C2 - 10 kV/5 kA; C3 - 100 A; D1 - 1 kA
Prąd znamionowy AC (osłona rdzenia): 5 A - 1 s

Rodzaj produktu: Urządzenie ochrony przed przepięciami

Ochrona przed przepięciem: N (Koax)

Natężenie upływu: 10 kA

Specyfikacja: Wtyczka pośrednia

: IP68

Numer katalogowy producenta: 2803153

Wymiary: (D x S x W) 50 x 24 x 24 mm

Długość produktu: 50 mm

Szerokość produktu: 24 mm

Wysokość produktu: 24 mm

Głębokość produktu: 50 mm

Zawartość: 1 szt.

Opakowanie: sztuka

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579476 Urządzenie ochrony przed przepięciami Phoenix Contact 2803153 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579476 Urządzenie ochrony przed przepięciami Phoenix Contact 2803153 1 szt.

Opis

Przejściówka z zabezpieczeniem przeciwprzepięciowym do koncentrycznych interfejsów sygnałowych. Złącze: Łącznik N Męsko-Żeński

Opis tego produktu został przetłumaczony automatycznie.
