Urządzenie ochrony przed przepięciami Phoenix Contact 2906829 1 szt.

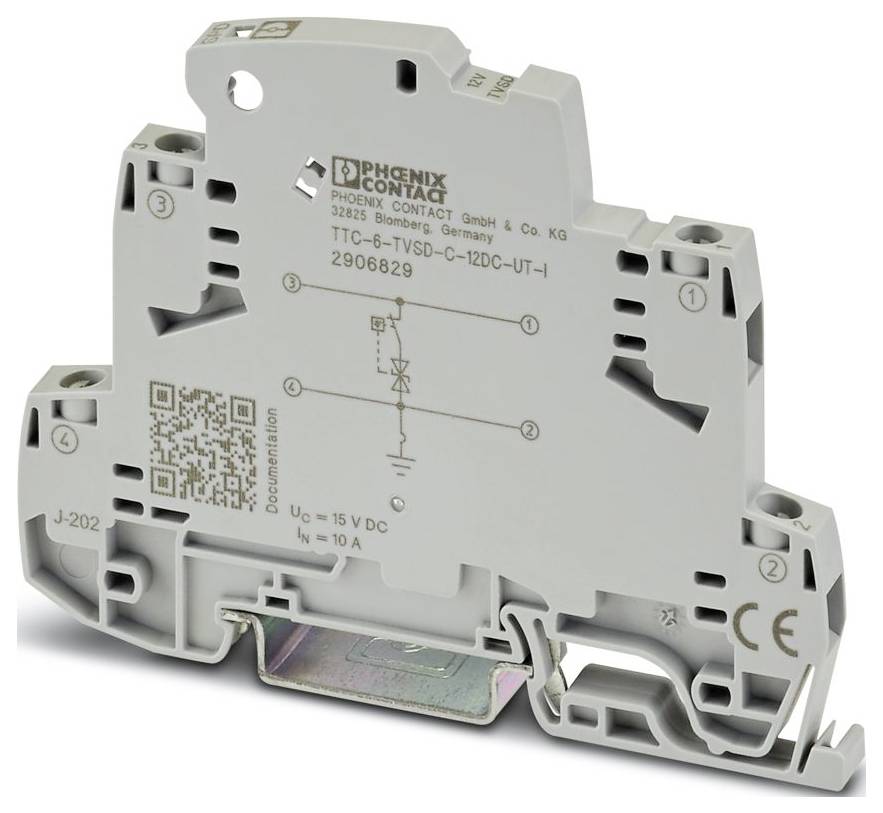

Urządzenie „Phoenix Contact TTC-6-TSD-C-12DC-UT-1", moduł ochrony przed przepięciami z oznaczonymi specyfikacjami napięcia i kodem QR umożliwiającym dostęp do danych.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w czw. 8.10

6 Sztuki

Liczba

Sztuki

Suma (51,21 zł / Sztuka)

51,21 zł

62,99 zł

z VAT (klient indywidualny)

Cena netto

Dostępnych jest tylko 6 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Produktfamilie: TERMITRAB complete
IEC-Prüfklasse: C1;C3
Bauform: Tragschienenmodul einteilig
Meldung Überspannungsschutz defekt: optisch
Nennspannung UN: 12 V DC
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 12
Szerokość: 6,2 mm
Wysokość: 92 mm
Tiefe: 69,5 mm (inkl. Tragschiene 7,5 mm)
Farbe: grau (RAL 7042)
Klasa palności zgodnie z UL 94: V-0
Material Gehäuse: PBT
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Ja
Wirkungsrichtung: Line-Earth Ground
Höchste Dauerspannung UC: 15 V DC;10 V AC
Bemessungsstrom: 10 A (60 °C)
Betriebswirkstrom IC bei UC: ≤ 5 µA
Schutzpegel Up (Ader-Erde): ≤ 25 V (C1 - 0,6 kV / 300 A);≤ 22 V (C3 - 25 A);≤ 25 V (C3 - 60 A)
Kapazität (Ader-Erde): 2 nF
Widerstand pro Pfad: ≤ 100 mΩ
Stoßstromfestigkeit (Ader-Erde): C1 - 0,6 kV / 300 A;C3 - 60 A
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20 (mit Enddeckel)
Temperatura otoczenia (praca): -40 ° C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 4000 m (amsl)
Normen/Bestimmungen: EN 61643-21
Hinweis: 2001 + A1:2009 + A2:2013
Montageart: Tragschiene: 35 mm
Isolationseigenschaften: Isolationseigenschaften
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Isolierstoff: PBT
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Nennableitstoßstrom In (8/20) µs (Ader-Erde): 300 A
Ansprechzeit tA (Ader-Erde): ≤ 1 ns
Einfügungsdämpfung aE, asym.: typ. 0,3 dB (≤ 340 kHz/150 Ω)
EN 61643-21: EN 61643-21
Grenzfrequenz fg (3 dB), asym. (PE) im 150 Ω-System: typ. 1,1 MHz

Rodzaj produktu: Urządzenie ochrony przed przepięciami

Specyfikacja: Tragschienenmodul einteilig

: IP20

Numer katalogowy producenta: 2906829

Wymiary: (S x W x G) 6.2 x 92 x 69.5 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 92 mm

Głębokość produktu: 69.5 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579900 Urządzenie ochrony przed przepięciami Phoenix Contact 2906829 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579900 Urządzenie ochrony przed przepięciami Phoenix Contact 2906829 1 szt.

Opis

Überspannungs-Feinschutz mit integrierter Statusanzeige für eine Signalader mit geerdetem Bezugspotenzial. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.

Opis tego produktu został przetłumaczony automatycznie.
