Urządzenie ochrony przed przepięciami Phoenix Contact 2906857 1 szt.

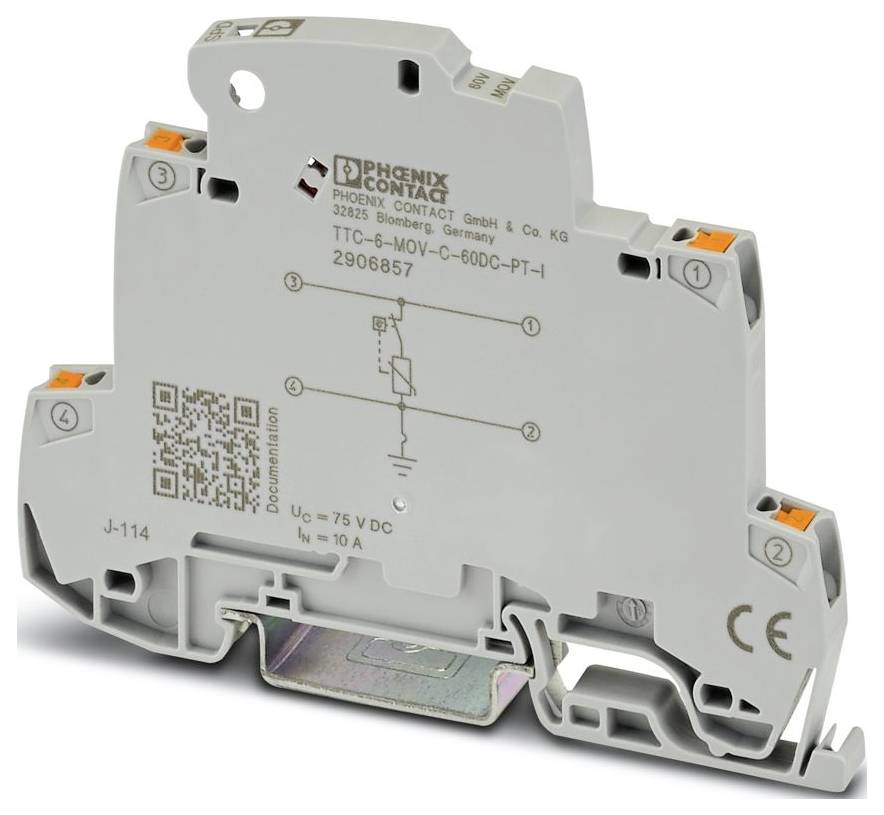

Kompaktowe urządzenie ochrony przed przepięciami Phoenix Contact z modelem „TTC-6-MOV-C-600-PT-I", znamionowe 75V DC, pokazujące punkty połączeń.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pt. 16.10

38 Sztuki

Liczba

Sztuki

Suma (63,81 zł / Sztuka)

63,81 zł

78,49 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: TERMITRAB kompletny
Klasa testu IEC: C1;C2;C3
Projekt: Jednoczęściowy moduł szyny montażowej
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny
Napięcie znamionowe UN: 60 V DC
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 6,2 mm
Wysokość: 92 mm
Głębokość: 69,5 mm (w tym szyna montażowa 7,5 mm)
Kolor: szary (RAL 7042)
Klasa palności zgodnie z UL 94: V-0
Materiał obudowy: PBT
Dane mechaniczne: Dane mechaniczne
Otwarta ściana boczna: Tak
Kierunek działania: Linia-Uziemienie
Maksymalne napięcie ciągłe UC: 75 V DC; 53 V AC
Prąd znamionowy: 10 A (60 °C)
Prąd roboczy IC przy UC: ≤ 100 µA
Prąd przewodu ochronnego IPE: ≤ 100 µA
Poziom ochrony Up (rdzeń-ziemia): ≤ 200 V (C1 - 600 A); ≤ 270 V (C2 - 4 kV); ≤ 190 V (C3 - 25 A); ≤ 200 V (C3 - 35 A)
Pojemność (przewód-ziemia): 5 nF
Rezystancja na ścieżkę: ≤ 100 mΩ
Wytrzymałość na prąd udarowy (przewód-ziemia): C1 - 600 A; C2 - 2 kA; C3 - 35 A
Warunki środowiskowe: Warunki środowiskowe
Klasa ochrony: IP20 (z zaślepką)
Temperatura otoczenia (praca): -40 ° C ... 85 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 4000 m (n.p.m.)
Normy/Przepisy: EN 61643-21
Uwaga: 2001 + A1:2009 + A2:2013
Typ montażu: Szyna montażowa: 35 mm
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Materiał izolacyjny: PBT
Dopuszczalna wilgotność (praca): 5% ... 95 %
Prąd wyładowczy impulsowy znamionowy In (8/20) µs (przewód-ziemia): 2 kA
Czas reakcji tA (przewód-uziemienie): ≤ 25 ns
Straty wtrąceniowe aE, asymetryczne: typ. 0,3 dB (≤ 200 kHz / 150 Ω)
EN 61643-21: EN 61643-21
Częstotliwość odcięcia fg (3 dB), asymetryczna (PE) w układzie 150 Ω: typ. 650 kHz

Rodzaj produktu: Urządzenie ochrony przed przepięciami

Natężenie upływu: 2 kA

Specyfikacja: Moduł szyny montażowej jednoczęściowy

: IP20

Numer katalogowy producenta: 2906857

Wymiary: (S x W x G) 6.2 x 92 x 69.5 mm

Szerokość produktu: 6.2 mm

Wysokość produktu: 92 mm

Głębokość produktu: 69.5 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579959 Urządzenie ochrony przed przepięciami Phoenix Contact 2906857 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579959 Urządzenie ochrony przed przepięciami Phoenix Contact 2906857 1 szt.

Opis

Urządzenie przeciwprzepięciowe ze zintegrowanym wskaźnikiem stanu dla jednego przewodu sygnałowego z uziemionym potencjałem odniesienia. Nadaje się do stosowania w środowiskach związanych z bezpieczeństwem do SIL 3.

Opis tego produktu został przetłumaczony automatycznie.
