WAGO 2060-473/998-404 złączka SMD do płytek drukowanych

Czarna kostka przyłączeniowa z trzema otworami kablowymi i zaciskami mocującymi, przeznaczona do bezpiecznego łączenia przewodów.

Diagram liniowy z trzema zakrzywionymi, kolorowymi liniami przedstawiającymi malejące trendy. Pozioma pomarańczowa linia na poziomie około 10. Oś Y od 0 do 25, oś X od 0 do 105.

Rysunek techniczny obudowy złącza elektrycznego z wymiarami: 24 mm wysokości, 10,4 mm szerokości, strzałka kierunkowa 'R'.

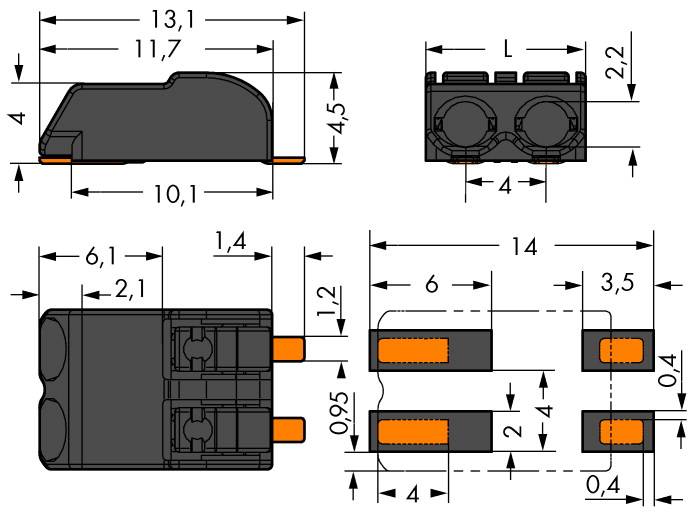

Rysunek techniczny złącza elektrycznego z wymiarowaniem oraz przekrojem poprzecznym. Różne widoki przedstawiają dokładne wymiary.

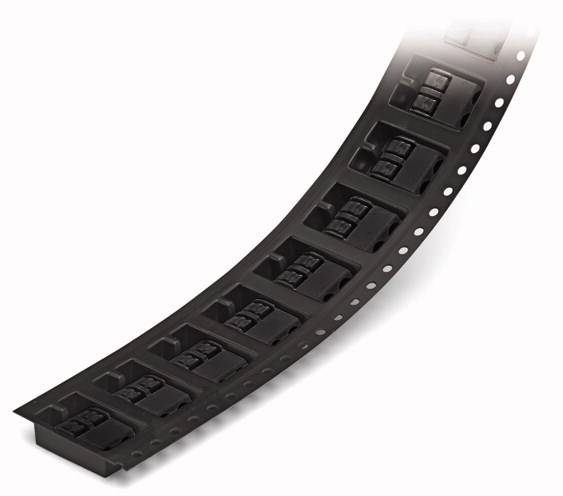

Zakrzywiony pasek z elementami elektronicznymi rozmieszczonymi w równych odstępach, stosowany do automatycznego montażu.

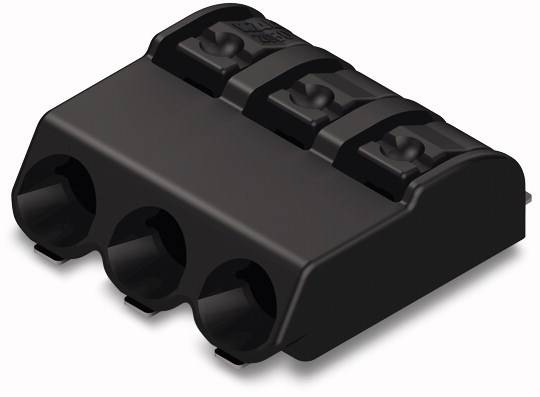

Czarny trójstykowy elektryczny złącz kablowy z wkładkami do przewodów.

1/6

Rodzaj produktu

Zacisk sprężynowy

Wymiary siatki

4 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

klema sprężynowa

do PCB

Karta katalogowa (PDF)

Dostawa w wt. 27.10

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 750 szt.)

Sztuki

Suma (3,16 zł / Sztuka)

2373,17 zł

2919,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 292,67 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przyciski 0,75 mm², czarny

Opis 750 szt.

Dane techniczne

Model katalogowy producenta: 2060-473/998-404

Rodzaj produktu: Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB: z CAGE CLAMP®

Wymiary siatki: 4 mm

Ilość rzędów: 1

Ilość pinów w rzędzie: 3

Ilość styków: 3

Seria (zaciski): 2060

Minimalna długość ściągania izolacji: 7 mm

Maksymalna długość ściągania izolacji: 9 mm

Połączenie komponentów: klema sprężynowa
do PCB

Natężenie znamionowe: 9 A

Minimalny przekrój przewodu elastycznego: 0.20 mm²

Natężenie znamionowe - zaokrąglone: 9 A

Minimalny przekrój przewodu sztywnego: 0.20 mm²

Maksymalny przekrój przewodu elastycznego: 0.75 mm²

Maksymalny przekrój przewodu sztywnego: 0.75 mm²

Minimalna średnica przewodu (system AWG): 24

Kierunek podłączania: równolegle do PCB

Maksymalna średnica przewodu (system AWG): 18

Materiał styku: stop Cu, cynowany

Kolor: czarny

Izolacja przewodów: tak

Waga: 1.195 g

Numer katalogowy producenta: 2060-473/998-404

Produkt przemysłowy: tak

Zawartość: 750 szt.

Napięcie znamionowe: 160 V

Szerokość produktu: 13.10 mm

Wysokość produktu: 11.90 mm

Długość produktu: 4.50 mm

Typ: Seria 2060

Do pobrania

Karta katalogowa

Karta katalogowa 657574 WAGO 2060-473/998-404 złączka SMD do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 657574 WAGO 2060-473/998-404 złączka SMD do płytek drukowanych

Opis

WAGO 2060-473/998-404 |
