WAGO 234-204 złączka do płytek drukowanych

Szary elektryczny złącz z wieloma białymi stykami ułożonymi w dwóch rzędach, stosowany w obwodach elektronicznych.

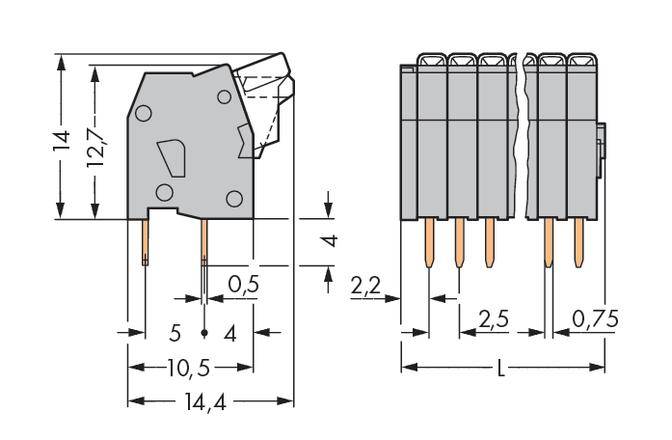

Rysunek techniczny: Dwa widoki złącza. Po lewej - widok z boku z wymiarami 14,4 x 12,7 mm. Po prawej - widok z przodu, odległość między pinami 2,5 mm.

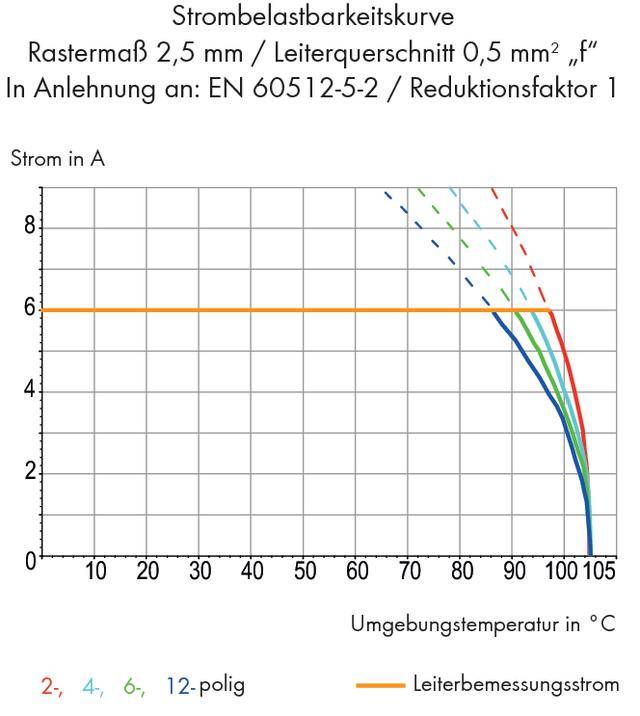

Krzywa obciążalności prądowego: Diagram przedstawiający natężenie prądu w amperach w zależności od temperatury otoczenia w °C. Kolorowe linie dla różnych przewodników.
1/3
Rodzaj produktu
Zacisk sprężynowy
Wymiary siatki
2.50 mm
Ilość pinów w rzędzie
4
Ilość styków
4
Połączenie komponentów
klema sprężynowa
do PCB
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pon. 14.12
Liczba (Rozmiar opakowania 400 szt.)
Suma (9,07 zł / Sztuka)
3629,00 zł
2950,41 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

Przyciski 0,5 mm², szara

  • Opis 400 szt.

Dane techniczne

Model katalogowy producenta

234-204

Rodzaj produktu

Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB

z CAGE CLAMP®

Wymiary siatki

2.50 mm

Ilość rzędów

1

Ilość pinów w rzędzie

4

Ilość styków

4

Seria (zaciski)

234

Minimalna długość ściągania izolacji

6 mm

Maksymalna długość ściągania izolacji

6 mm

Połączenie komponentów

klema sprężynowa

do PCB

Minimalny przekrój przewodu elastycznego

0.08 mm²

Minimalny przekrój przewodu sztywnego

0.08 mm²

Maksymalny przekrój przewodu elastycznego

0.50 mm²

Maksymalny przekrój przewodu sztywnego

0.50 mm²

Minimalna średnica przewodu (system AWG)

28

Kierunek podłączania

prostopadle do PCB

Maksymalna średnica przewodu (system AWG)

20

Materiał styku

miedź elektrolityczna ocynkowana

Kolor

szary

Izolacja przewodów

tak

Numer katalogowy producenta

234-204

Produkt przemysłowy

tak

Zawartość

400 szt.

Napięcie znamionowe

160 V

Szerokość produktu

18.00 mm

Wysokość produktu

14.40 mm

Długość produktu

12.20 mm

UKCA

nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 729118 WAGO 234-204 złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 729118 WAGO 234-204 złączka do płytek drukowanych

Opis

WAGO 234-204 |
