Złącza i kableZłączaZłącza do PCBZłączki do PCB

WAGO 735-126/001-000 złączka do płytek drukowanych

Trzy pomarańczowe złącza elektroniczne o różnych rozmiarach, każde z wieloma wejściami i stykami.

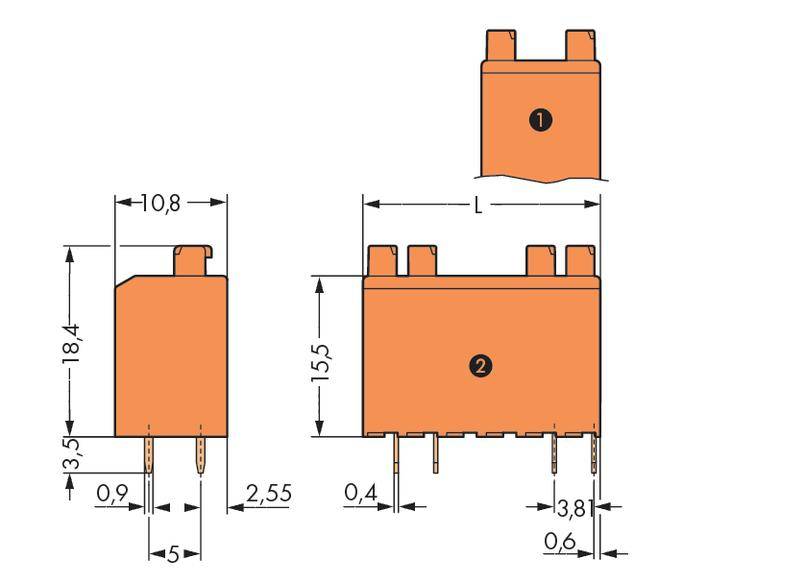

Element elektroniczny o prostokątnym kształcie z wieloma przyłączami. Wymiary wynoszą 18,4 mm wysokości, 10,8 mm szerokości, 5 mm długości, z zaznaczonymi szczegółowymi odległościami.

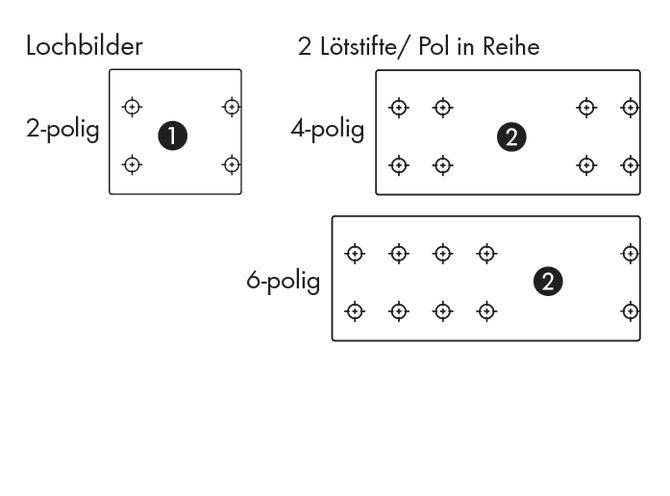

"Lochbilder" pokazuje obrazy otworów dla konfiguracji 2-biegunowych, 4-biegunowych i 6-biegunowych z zaznaczonymi pinami/biegunami lutowniczymi w rzędach.
1/3
Rodzaj produktu
Zacisk sprężynowy
Wymiary siatki
3.81 mm
Ilość pinów w rzędzie
4
Ilość styków
4
Połączenie komponentów
klema sprężynowa
do PCB
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w wt. 8.12
Liczba (Rozmiar opakowania 220 szt.)
Suma (7,00 zł / Sztuka)
1539,00 zł
1251,22 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

Przyciski 1,5 mm², pomarańczowa

  • Opis 220 szt.

Dane techniczne

Model katalogowy producenta

735-126/001-000

Rodzaj produktu

Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB

z PUSH WIRE®

Wymiary siatki

3.81 mm

Ilość rzędów

1

Ilość pinów w rzędzie

4

Ilość styków

4

Seria (zaciski)

735

Minimalna długość ściągania izolacji

8 mm

Maksymalna długość ściągania izolacji

9 mm

Połączenie komponentów

klema sprężynowa

do PCB

Minimalny przekrój przewodu sztywnego

0.50 mm²

Maksymalny przekrój przewodu sztywnego

1.50 mm²

Minimalna średnica przewodu (system AWG)

20

Kierunek podłączania

prostopadle do PCB

Maksymalna średnica przewodu (system AWG)

16

Materiał styku

miedź elektrolityczna ocynkowana

Kolor

pomarańczowy

Izolacja przewodów

tak

Numer katalogowy producenta

735-126/001-000

Produkt przemysłowy

tak

Zawartość

220 szt.

Napięcie znamionowe

320 V

Szerokość produktu

22.56 mm

Wysokość produktu

21.90 mm

Długość produktu

10.80 mm

Do pobrania

Karta katalogowa

Karta katalogowa 544278 WAGO 735-126/001-000 złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 544278 WAGO 735-126/001-000 złączka do płytek drukowanych

Opis

WAGO 735-126/001-000 |

Uwagi

Produkt kierowany jest dla Przedsiębiorców
