WAGO 736-324 Terminal dwupoziomowy 2.50 mm² Ilość styków 48 pomarańczowy 14 szt.

Pomarańczowa listwa zaciskowa z wieloma punktami przyłączeniowymi i metalowymi pinami od spodu, przeznaczona do połączeń elektrycznych.

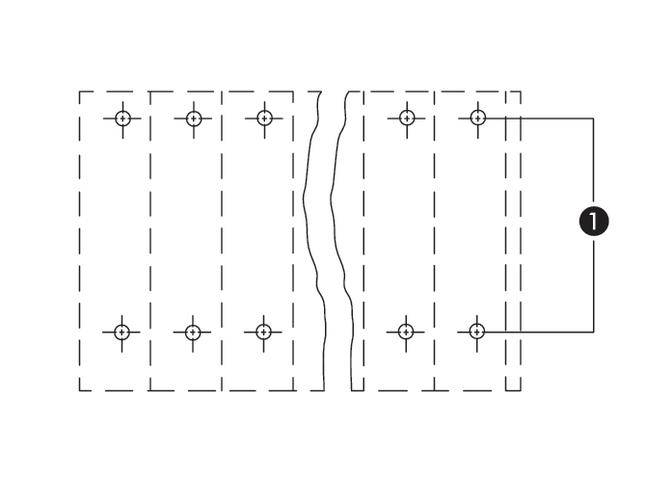

Diagram przedstawia dwie sąsiadujące ze sobą struktury modularne połączone liniami pionowymi i poziomymi, oznaczonymi znacznikami.

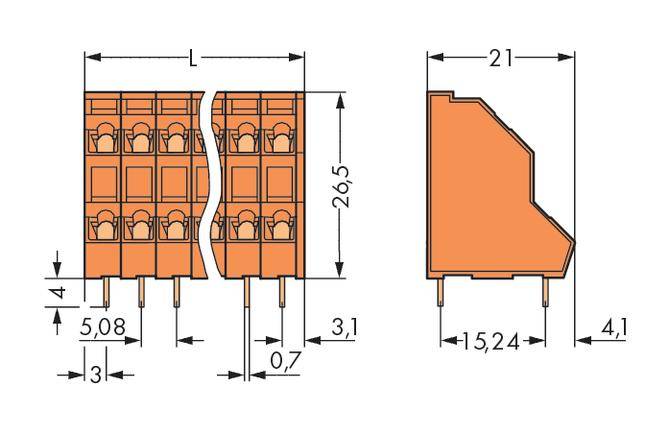

Rysunek techniczny pomarańczowego złącza z wymiarami. Widok z przodu i z boku przedstawiający szczegółowe parametry geometryczne.

Wykres liniowy przedstawia obciążalność prądową w A w zależności od temperatury otoczenia w °C. Różnokolorowe linie reprezentują przewody 2-, 4-, 6- i 12-biegunowe.

1/4

Rodzaj produktu

Terminal dwupoziomowy

Wymiary siatki

5.08 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

klema sprężynowa

do PCB

Karta katalogowa (PDF)

Dostawa w pon. 9.11

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 14 szt.)

Sztuki

Suma (87,05 zł / Sztuka)

1218,70 zł

1499,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

2-piętrowa listwa do pł. drukowanych 24-bieg. pomarańczowa raster 5,08 mm

Opis 14 szt.

Dane techniczne

Model katalogowy producenta: 736-324

Rodzaj produktu: Terminal dwupoziomowy

PCB Cechy szczególne terminali do PCB: z CAGE CLAMP®

Wymiary siatki: 5.08 mm

Ilość rzędów: 2

Ilość pinów w rzędzie: 24

Ilość styków: 48

Seria (zaciski): 736

Minimalna długość ściągania izolacji: 8 mm

Maksymalna długość ściągania izolacji: 6 mm

Połączenie komponentów: klema sprężynowa
do PCB

Minimalny przekrój przewodu elastycznego: 0.08 mm²

Minimalny przekrój przewodu sztywnego: 0.08 mm²

Maksymalny przekrój przewodu elastycznego: 2.50 mm²

Maksymalny przekrój przewodu sztywnego: 2.50 mm²

Minimalna średnica przewodu (system AWG): 28

Kierunek podłączania: pod kątem do PCB

Maksymalna średnica przewodu (system AWG): 12

Materiał styku: miedź elektrolityczna ocynkowana

Kolor: pomarańczowy

Izolacja przewodów: tak

Numer katalogowy producenta: 736-324

Produkt przemysłowy: tak

Zawartość: 14 szt.

Napięcie znamionowe: 320 V

Szerokość produktu: 122.92 mm

Wysokość produktu: 30.50 mm

Długość produktu: 21.00 mm

UKCA: tak
