WAGO 736-662 2-piętrowa złączka do płytek drukowanych

Pomarańczowy elektryczny złącz wtykowy z wieloma zaciskami przyłączeniowymi, przeznaczony do montażu na płytce drukowanej.

Wykres liniowy przedstawia obciążalność prądową w A w zależności od temperatury otoczenia w °C. Różnokolorowe linie reprezentują przewody 2-, 4-, 6- i 12-biegunowe.

Prezentacja rysunku technicznego z detalami punktów mocujących. Diagram przedstawia dwie sekcje, z których każda posiada pięć punktów mocowania.

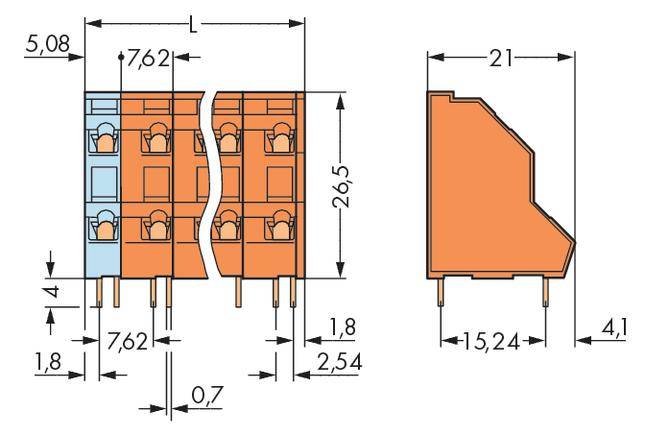

'Rysunek techniczny złącza elektrycznego z wymiarami w milimetrach: szerokość 21, wysokość 26,5, głębokość 15,24.'

1/4

Rodzaj produktu

Terminal dwupoziomowy

Wymiary siatki

7.62 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

klema sprężynowa

do PCB

Karta katalogowa (PDF)

Dostawa w pon. 9.11

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 14 szt.)

Sztuki

Suma (48,14 zł / Sztuka)

673,98 zł

829,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

2,5 mm², pomarańczowa

Opis 14 szt.

Dane techniczne

Model katalogowy producenta: 736-662

Rodzaj produktu: Terminal dwupoziomowy

PCB Cechy szczególne terminali do PCB: z CAGE CLAMP®

Wymiary siatki: 7.62 mm

Ilość rzędów: 2

Ilość pinów w rzędzie: 12

Ilość styków: 24

Seria (zaciski): 736

Minimalna długość ściągania izolacji: 8 mm

Maksymalna długość ściągania izolacji: 6 mm

Połączenie komponentów: klema sprężynowa
do PCB

Minimalny przekrój przewodu elastycznego: 0.08 mm²

Minimalny przekrój przewodu sztywnego: 0.08 mm²

Maksymalny przekrój przewodu elastycznego: 2.50 mm²

Maksymalny przekrój przewodu sztywnego: 2.50 mm²

Minimalna średnica przewodu (system AWG): 28

Kierunek podłączania: pod kątem do PCB

Maksymalna średnica przewodu (system AWG): 12

Materiał styku: miedź elektrolityczna ocynkowana

Kolor: pomarańczowy

Izolacja przewodów: tak

Numer katalogowy producenta: 736-662

Produkt przemysłowy: tak

Zawartość: 14 szt.

Napięcie znamionowe: 630 V

Szerokość produktu: 89.82 mm

Wysokość produktu: 30.50 mm

Długość produktu: 21.00 mm

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 544344 WAGO 736-662 2-piętrowa złączka do płytek drukowanych
