WAGO 737-502 3-piętrowa złączka do płytek drukowanych

Szary, wielostopniowy blok elektrycznych złączy wtykowych z wieloma zaciskami, przeznaczony do zastosowań w elektronice przemysłowej.
Diagram obciążalności prądowej dla przekroju przewodu 2,5 mm². Osie: Natężenie prądu w A, temperatura otoczenia w °C. Przedstawia krzywe dla 2-, 4-, 6-, 12-biegunowe.

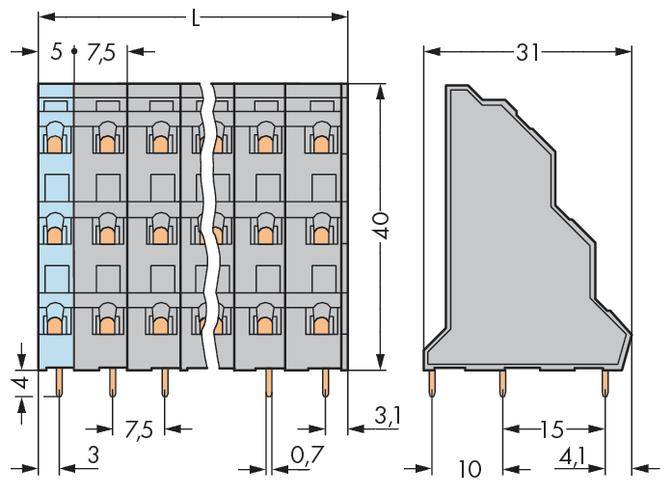

Rysunek techniczny złącza z wymiarami w milimetrach. Przedstawia widok z przodu i z boku wraz z rozmieszczeniem pinów i ich rozstawem.
Diagram przedstawia element części z dwoma oznaczonymi obszarami. Punkty oznaczają miejsca mocowania. Sekcja środkowa jest przerwana.
1/4
Rodzaj produktu
Terminal 3-poziomowy
Wymiary siatki
7.50 mm
Ilość pinów w rzędzie
2
Ilość styków
6
Połączenie komponentów
klema sprężynowa
do PCB
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w wt. 8.12
Liczba (Rozmiar opakowania 76 szt.)
Suma (18,54 zł / Sztuka)
1409,00 zł
1145,53 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

2,5 mm², szara

  • Opis 76 szt.

Dane techniczne

Model katalogowy producenta

737-502

Rodzaj produktu

Terminal 3-poziomowy

PCB Cechy szczególne terminali do PCB

z CAGE CLAMP®

Wymiary siatki

7.50 mm

Ilość rzędów

3

Ilość pinów w rzędzie

2

Ilość styków

6

Seria (zaciski)

737

Minimalna długość ściągania izolacji

8 mm

Maksymalna długość ściągania izolacji

6 mm

Połączenie komponentów

klema sprężynowa

do PCB

Minimalny przekrój przewodu elastycznego

0.08 mm²

Minimalny przekrój przewodu sztywnego

0.08 mm²

Maksymalny przekrój przewodu elastycznego

2.50 mm²

Maksymalny przekrój przewodu sztywnego

2.50 mm²

Minimalna średnica przewodu (system AWG)

28

Kierunek podłączania

pod kątem do PCB

Maksymalna średnica przewodu (system AWG)

12

Materiał styku

miedź elektrolityczna ocynkowana

Kolor

szary

Izolacja przewodów

tak

Numer katalogowy producenta

737-502

Produkt przemysłowy

tak

Zawartość

76 szt.

Napięcie znamionowe

630 V

Szerokość produktu

44.00 mm

Wysokość produktu

31.00 mm

Długość produktu

13.50 mm

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 544417 WAGO 737-502 3-piętrowa złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 544417 WAGO 737-502 3-piętrowa złączka do płytek drukowanych

Opis

WAGO 737-502 |
