WAGO 738-406 4-piętrowa złączka do płytek drukowanych

EAN:
Numer producenta
Numer produktu
Pomarańczowy elektryczny złącz wtykowy z wieloma rzędami styków metalowych, odpowiedni do zastosowań na płytkach drukowanych.
Krzywa obciążalności prądowego przewodnika pokazuje natężenie prądu w amperach dla różnych rodzajów kabli przy różnych temperaturach otoczenia.
Szkic przedstawia rysunek techniczny z symetrycznym wzorem składającym się z krzyżowych oznaczeń i linii przerywanych, połączonych liniami oznaczonymi numerem 1.

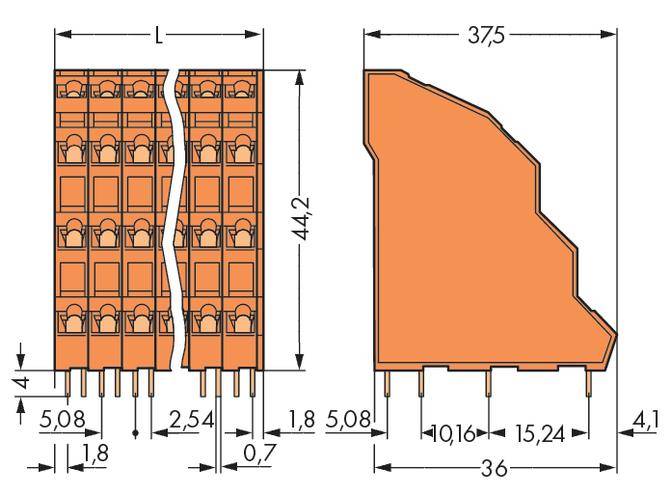

Rysunek techniczny złącza z widokiem bocznym i czołowym. Wymiary podane są w milimetrach.
1/4
Rodzaj produktu
Terminal 4-poziomowy
Wymiary siatki
5.08 mm
Ilość pinów w rzędzie
6
Ilość styków
24
Połączenie komponentów
klema sprężynowa
do PCB
Karta katalogowa (PDF)
Dostawa w czw. 26.11
Liczba (Rozmiar opakowania 24 szt.)
Suma (1469,00 zł / Sztuka)
1469,00 zł
1194,31 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

2,5 mm², pomarańczowa

  • Opis 24 szt.

Dane techniczne

Model katalogowy producenta

738-406

Rodzaj produktu

Terminal 4-poziomowy

PCB Cechy szczególne terminali do PCB

z CAGE CLAMP®

Wymiary siatki

5.08 mm

Ilość rzędów

1

Ilość pinów w rzędzie

6

Ilość styków

24

Seria (zaciski)

738

Minimalna długość ściągania izolacji

10 mm

Maksymalna długość ściągania izolacji

6 mm

Połączenie komponentów

klema sprężynowa

do PCB

Minimalny przekrój przewodu elastycznego

0.08 mm²

Minimalny przekrój przewodu sztywnego

0.08 mm²

Maksymalny przekrój przewodu elastycznego

2.50 mm²

Maksymalny przekrój przewodu sztywnego

2.50 mm²

Minimalna średnica przewodu (system AWG)

28

Kierunek podłączania

pod kątem do PCB

Maksymalna średnica przewodu (system AWG)

12

Materiał styku

miedź elektrolityczna ocynkowana

Kolor

pomarańczowy

Izolacja przewodów

tak

Numer katalogowy producenta

738-406

Produkt przemysłowy

tak

Zawartość

24 szt.

Napięcie znamionowe

320 V

Szerokość produktu

48.20 mm

Wysokość produktu

37.50 mm

Długość produktu

31.48 mm

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 544558 WAGO 738-406 4-piętrowa złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 544558 WAGO 738-406 4-piętrowa złączka do płytek drukowanych

Opis

WAGO 738-406 |
