WAGO 739-152 złączka do płytek drukowanych

Pomarańczowy złącz z 12 gniazdami i pinami lutowniczymi do montażu na płytce drukowanej. Odpowiedni do połączeń elektronicznych.
Diagram przedstawia krzywe obciążalności prądowej dla przewodów 2-, 4-, 6-, 12-biegunowych przy temperaturach otoczenia do 105°C. Osie: Natężenie prądu w A, temperatura w °C.

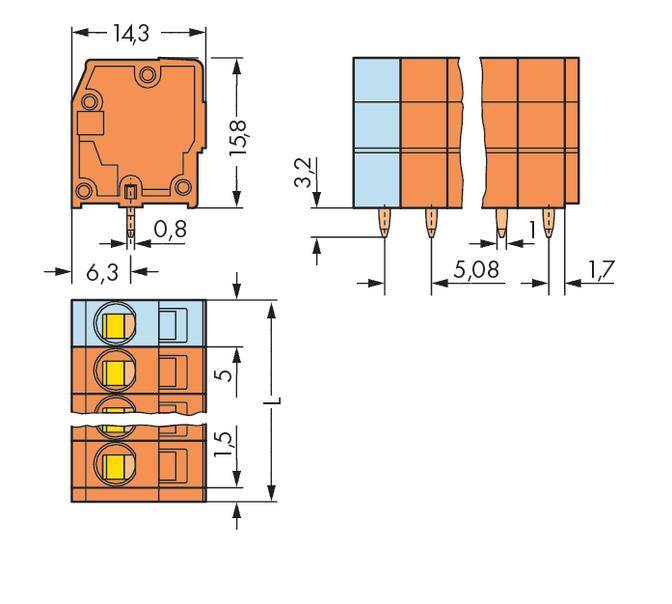

Schemat elektrycznych elementów z podanymi wymiarami. U góry wymiary komponentów; widok z boku i z przodu z oznaczeniami w milimetrach.
1/3
Rodzaj produktu
Zacisk sprężynowy
Wymiary siatki
5.08 mm
Ilość pinów w rzędzie
2
Ilość styków
2
Połączenie komponentów
klema sprężynowa
do PCB
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w wt. 8.12
Liczba (Rozmiar opakowania 400 szt.)
Suma (4,60 zł / Sztuka)
1839,00 zł
1495,12 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

2,5 mm², pomarańczowa

  • Opis 400 szt.

Dane techniczne

Model katalogowy producenta

739-152

Rodzaj produktu

Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB

z CAGE CLAMP®

Wymiary siatki

5.08 mm

Ilość rzędów

1

Ilość pinów w rzędzie

2

Ilość styków

2

Seria (zaciski)

739

Minimalna długość ściągania izolacji

10 mm

Maksymalna długość ściągania izolacji

9 mm

Połączenie komponentów

klema sprężynowa

do PCB

Minimalny przekrój przewodu elastycznego

0.08 mm²

Minimalny przekrój przewodu sztywnego

0.08 mm²

Maksymalny przekrój przewodu elastycznego

2.50 mm²

Maksymalny przekrój przewodu sztywnego

2.50 mm²

Minimalna średnica przewodu (system AWG)

28

Kierunek podłączania

prostopadle do PCB

Maksymalna średnica przewodu (system AWG)

14

Materiał styku

miedź elektrolityczna ocynkowana

Kolor

pomarańczowy

Izolacja przewodów

tak

Numer katalogowy producenta

739-152

Produkt przemysłowy

tak

Zawartość

400 szt.

Napięcie znamionowe

320 V

Szerokość produktu

19.00 mm

Wysokość produktu

14.30 mm

Długość produktu

11.58 mm

Do pobrania

Karta katalogowa

Karta katalogowa 544591 WAGO 739-152 złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 544591 WAGO 739-152 złączka do płytek drukowanych

Opis

WAGO 739-152 |
