WAGO 739-302 złączka do płytek drukowanych

Szary, prostokątny złącze z wieloma stykami kontaktowymi, powszechnie stosowane w urządzeniach elektronicznych.

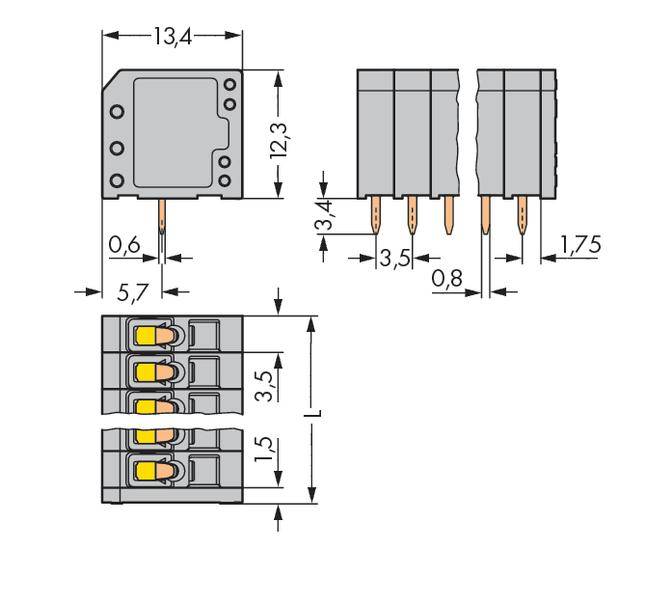

Rysunek techniczny elementu elektronicznego z wymiarami w milimetrach: 13,4 x 12,3 x 13,4. Przedstawia widok z przodu i z boku.

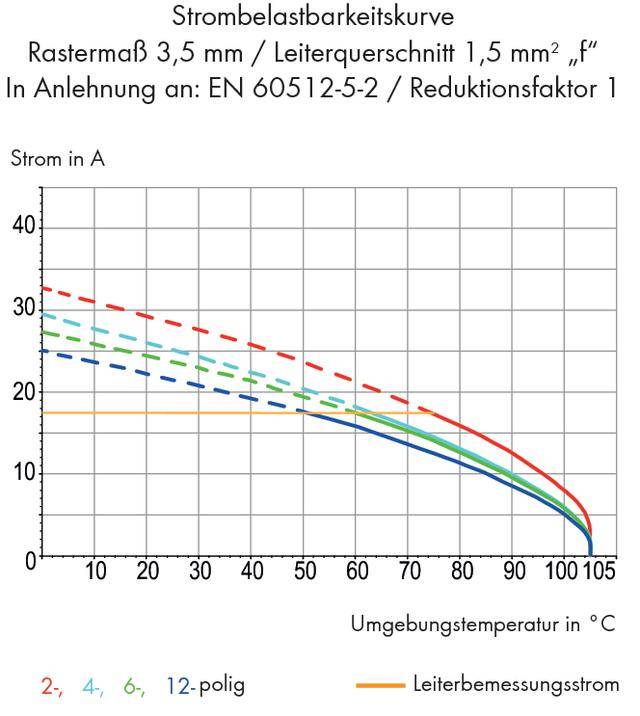

Diagram przedstawia krzywe obciążalności prądowej dla przewodników 2-, 4-, 6-, 12-biegunowych przy temperaturach otoczenia od 0 do 105°C zgodnie z normą EN 60512-5-2.
1/3
Rodzaj produktu
Zacisk sprężynowy
Wymiary siatki
3.50 mm
Ilość pinów w rzędzie
2
Ilość styków
2
Połączenie komponentów
klema sprężynowa
do PCB
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w czw. 10.12
Liczba (Rozmiar opakowania 560 szt.)
Suma (4,39 zł / Sztuka)
2459,00 zł
1999,19 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

1,5 mm², szara

  • Opis 560 szt.

Dane techniczne

Model katalogowy producenta

739-302

Rodzaj produktu

Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB

z CAGE CLAMP®

Wymiary siatki

3.50 mm

Ilość rzędów

1

Ilość pinów w rzędzie

2

Ilość styków

2

Seria (zaciski)

739

Minimalna długość ściągania izolacji

5 mm

Maksymalna długość ściągania izolacji

6 mm

Połączenie komponentów

klema sprężynowa

do PCB

Minimalny przekrój przewodu elastycznego

0.08 mm²

Minimalny przekrój przewodu sztywnego

0.08 mm²

Maksymalny przekrój przewodu elastycznego

1.50 mm²

Maksymalny przekrój przewodu sztywnego

1.50 mm²

Minimalna średnica przewodu (system AWG)

28

Kierunek podłączania

prostopadle do PCB

Maksymalna średnica przewodu (system AWG)

14

Materiał styku

miedź elektrolityczna ocynkowana

Kolor

szary

Izolacja przewodów

tak

Waga

1.418 g

Numer katalogowy producenta

739-302

Produkt przemysłowy

tak

Zawartość

560 szt.

Napięcie znamionowe

160 V

Szerokość produktu

15.70 mm

Wysokość produktu

13.40 mm

Długość produktu

8.50 mm

Głębokość produktu

13.4 mm

Do pobrania

Karta katalogowa

Karta katalogowa 544865 WAGO 739-302 złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 544865 WAGO 739-302 złączka do płytek drukowanych

Opis

WAGO 739-302 |
