WAGO 745-654/006-000 złączka do płytek drukowanych

Szary, czterobiegunowy złącz z zaciskami śrubowymi. Odpowiedni do połączeń elektrycznych. Widok z boku ukazuje metalowe styki.
Diagram przedstawia krzywe obciążalności prądowej dla przewodów 2-, 3-, 4- i 5-biegunowych o przekroju 16 mm² przy różnych temperaturach otoczenia.

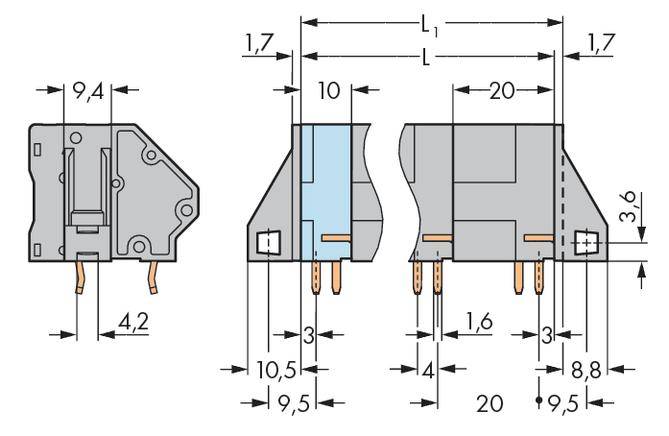

Rysunek techniczny elementu elektronicznego z wymiarami i szczegółami połączeń wynoszącymi 9,4 mm, 42 mm, 10 mm oraz 20 mm.
1/3
Rodzaj produktu
Zacisk sprężynowy
Wymiary siatki
20 mm
Ilość pinów w rzędzie
4
Ilość styków
4
Połączenie komponentów
klema sprężynowa
do PCB
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pt. 11.12
Liczba (Rozmiar opakowania 12 szt.)
Suma (31,58 zł / Sztuka)
379,00 zł
308,13 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

16 mm², szara

  • Opis 12 szt.

Dane techniczne

Model katalogowy producenta

745-654/006-000

Rodzaj produktu

Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB

z CAGE CLAMP®

Wymiary siatki

20 mm

Ilość rzędów

1

Ilość pinów w rzędzie

4

Ilość styków

4

Seria (zaciski)

745

Minimalna długość ściągania izolacji

12 mm

Maksymalna długość ściągania izolacji

13 mm

Połączenie komponentów

klema sprężynowa

do PCB

Minimalny przekrój przewodu elastycznego

0.20 mm²

Minimalny przekrój przewodu sztywnego

0.20 mm²

Maksymalny przekrój przewodu elastycznego

16.00 mm²

Maksymalny przekrój przewodu sztywnego

16.00 mm²

Minimalna średnica przewodu (system AWG)

24

Kierunek podłączania

pod kątem do PCB

Maksymalna średnica przewodu (system AWG)

6

Materiał styku

miedź elektrolityczna ocynkowana

Kolor

szary

Izolacja przewodów

tak

Numer katalogowy producenta

745-654/006-000

Produkt przemysłowy

tak

Zawartość

12 szt.

Napięcie znamionowe

1000 V

Szerokość produktu

71.70 mm

Wysokość produktu

33.50 mm

Długość produktu

33.40 mm

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 545731 WAGO 745-654/006-000 złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 545731 WAGO 745-654/006-000 złączka do płytek drukowanych

Opis

WAGO 745-654/006-000 |
