WAGO 750-624/020-001 filtr magistrali obiektowej | Conrad Electronic

Elektryczny moduł z wielokolorowymi zaciskami przyłączeniowymi, z naniesionymi na nich cyframi i symbolami służącymi identyfikacji podłączeń.

Elektryczny moduł z wielokolorowymi zaciskami przyłączeniowymi, z naniesionymi na nich cyframi i symbolami służącymi identyfikacji podłączeń.

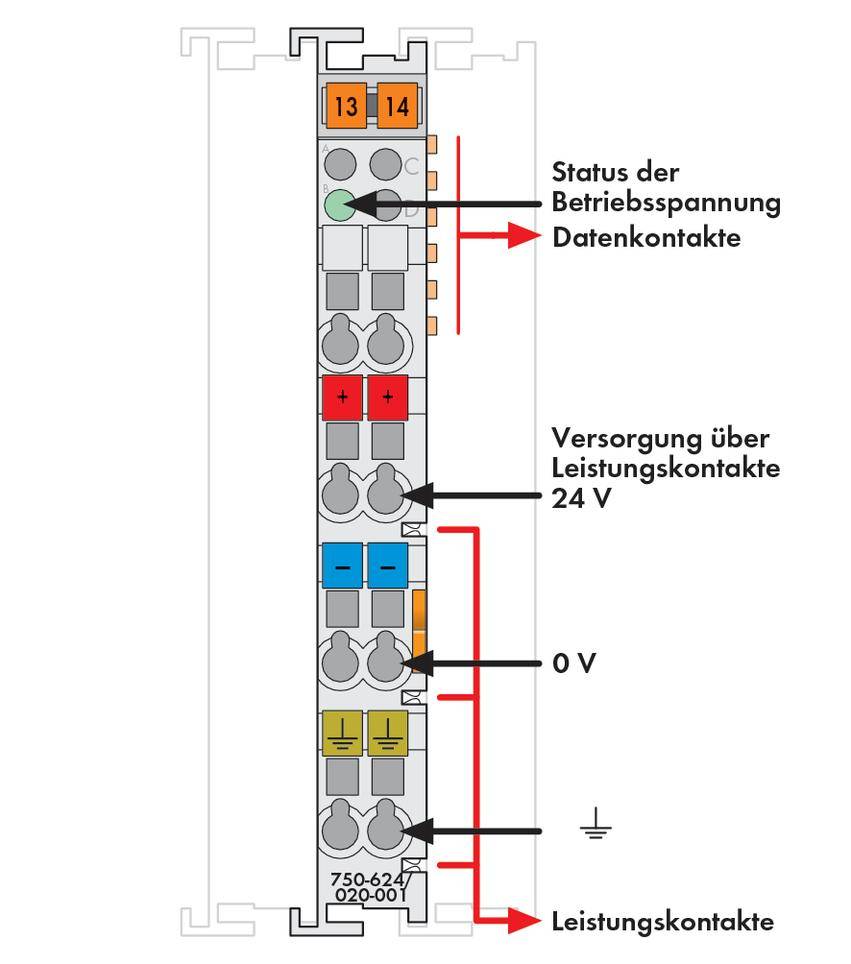

Pionowy schemat połączeń przedstawia kolorowe bloki z etykietami: 'Stan napięcia roboczego', 'Zasilanie przez styki zasilające 24 V', '0 V', 'Styki zasilające'.

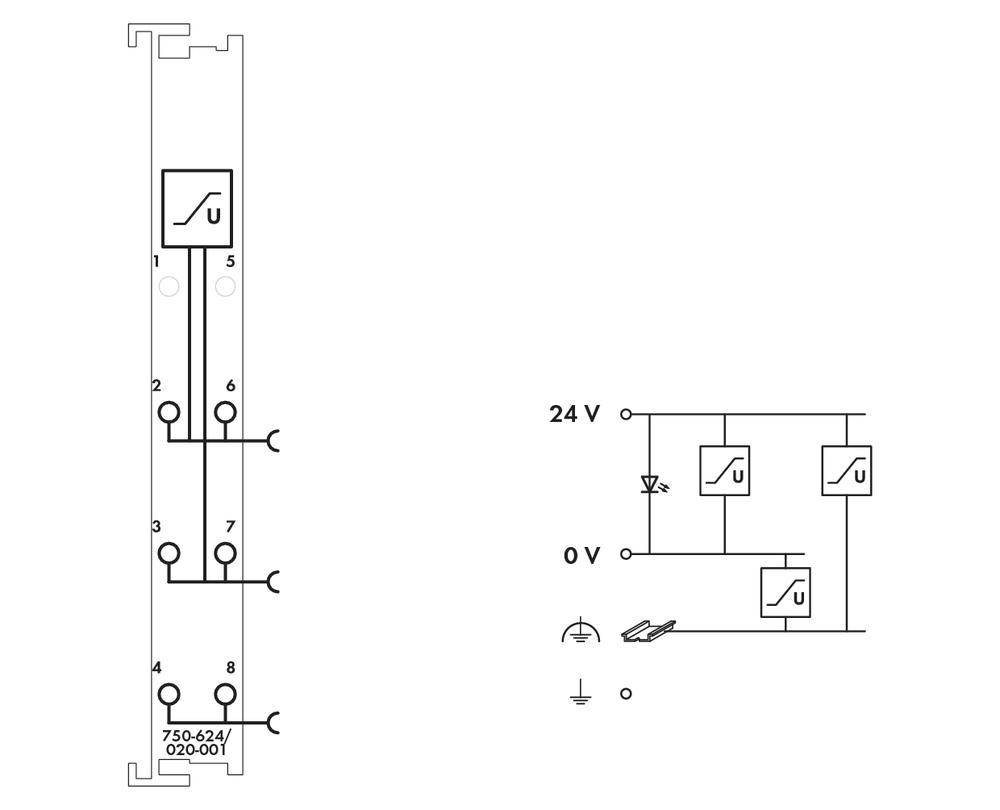

Schemat elektrycznego obwodu: Po lewej stronie z numerowanymi złączami, po prawej plan połączeń z obwodami 24V i 0V, ilustrujący zasadę działania.

1/3

WAGO

Karta katalogowa (PDF)

Dostawa w pon. 16.11

Liczba

Sztuki

Suma (324,39 zł / Sztuka)

324,39 zł

399,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 48,77 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Kolor: Jasnoszary
Przekrój: 0,08 - 2,5 mm²
AWG: 28 - 14
Przyłącze: CAGE CLAMP®
Długość odizolowania: 8 - 9 mm
Rodzaj montażu: Szyna DIN 35
Temperatura robocza: od 0 do +55°C

Rodzaj produktu: Moduł filtrujący PLC

Interfejsy systemu magistrali: Profibus
Klemmen

Model katalogowy producenta: 750-624/020-001

Napięcie robocze: 24 V/DC

Wysokość produktu: 65 mm

Długość produktu: 100 mm

Szerokość produktu: 51 mm

Maksymalna temperatura otoczenia: +55 °C

Minimalna temperatura otoczenia: 0 °C

Wymiary: (D x S x W) 100 x 51 x 65 mm

Numer katalogowy producenta: 750-624/020-001

Waga: 45.626 g

Połączenie komponentów: Połączenie zacisku klatki

Sposób montażu: Szyna montażowa (szyna DIN)

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 191990 WAGO 750-624/020-001 filtr magistrali obiektowej

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 191990 WAGO 750-624/020-001 filtr magistrali obiektowej

Opis

WAGO 750-624/020-001 |
