WAGO 816-103 2-przew. złączka do płytek drukowanych

Diagram przedstawia rysunki techniczne złącza elektrycznego, z wymiarami i przyłączami w milimetrach.

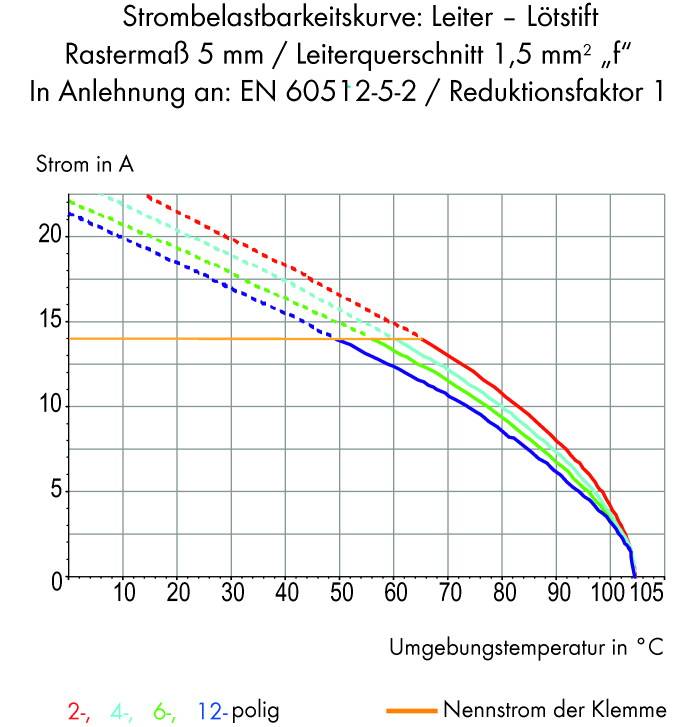

Schemat obciążalności prądowej przewodników. Osie: Natężenie prądu w A, temperatura otoczenia w °C. Kilka krzywych pokazuje spadek wydajności wraz ze wzrostem temperatury.
Szary, prostokątny blok złącza elektronicznego z wieloma zaciskami przyłączeniowymi, odpowiedni do prowadzenia instalacji elektrycznych i montażu.

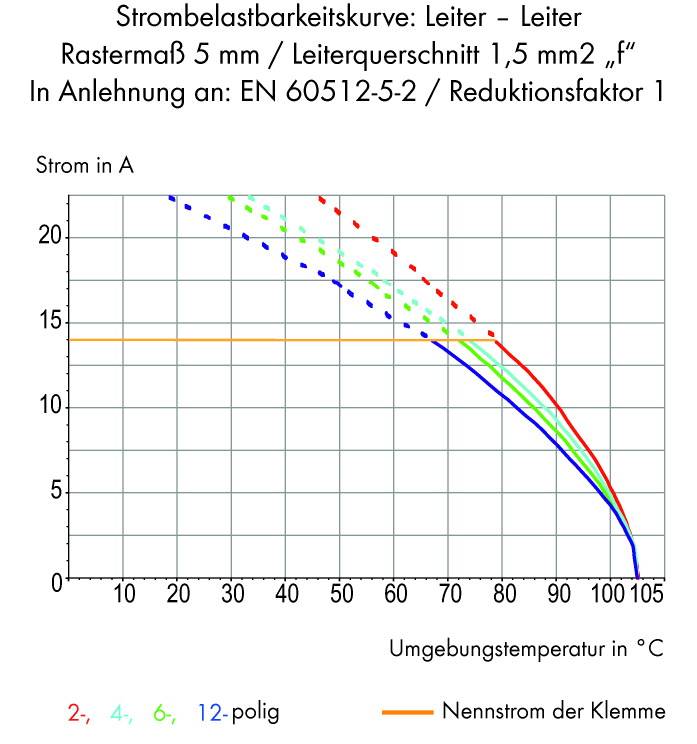

Diagram przedstawia krzywe obciążalności prądowej dla przewodów 2-, 4-, 6- i 12-biegunowych w zależności od temperatury otoczenia.
1/4
Rodzaj produktu
Zacisk sprężynowy
Wymiary siatki
5 mm
Ilość pinów w rzędzie
3
Ilość styków
3
Połączenie komponentów
klema sprężynowa
do PCB
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w czw. 10.12
Liczba (Rozmiar opakowania 224 szt.)
Suma (15,08 zł / Sztuka)
3379,00 zł
2747,15 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

1,5 mm², szara

  • Opis 224 szt.

Dane techniczne

Model katalogowy producenta

816-103

Rodzaj produktu

Zacisk sprężynowy

PCB Cechy szczególne terminali do PCB

z CAGE CLAMP®

Wymiary siatki

5 mm

Ilość rzędów

1

Ilość pinów w rzędzie

3

Ilość styków

3

Seria (zaciski)

816

Minimalna długość ściągania izolacji

9 mm

Maksymalna długość ściągania izolacji

10 mm

Połączenie komponentów

klema sprężynowa

do PCB

Minimalny przekrój przewodu elastycznego

0.20 mm²

Minimalny przekrój przewodu sztywnego

0.20 mm²

Maksymalny przekrój przewodu elastycznego

1.50 mm²

Maksymalny przekrój przewodu sztywnego

1.50 mm²

Minimalna średnica przewodu (system AWG)

24

Kierunek podłączania

pod kątem do PCB

Maksymalna średnica przewodu (system AWG)

16

Materiał styku

stop Cu, cynowany

Kolor

szary

Izolacja przewodów

tak

Waga

3.75 g

Numer katalogowy producenta

816-103

Produkt przemysłowy

tak

Zawartość

224 szt.

Napięcie znamionowe

320 V

Szerokość produktu

20.10 mm

Wysokość produktu

17.00 mm

Długość produktu

16.50 mm

Do pobrania

Karta katalogowa

Karta katalogowa 656155 WAGO 816-103 2-przew. złączka do płytek drukowanych

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 656155 WAGO 816-103 2-przew. złączka do płytek drukowanych

Opis

WAGO 816-103 |
