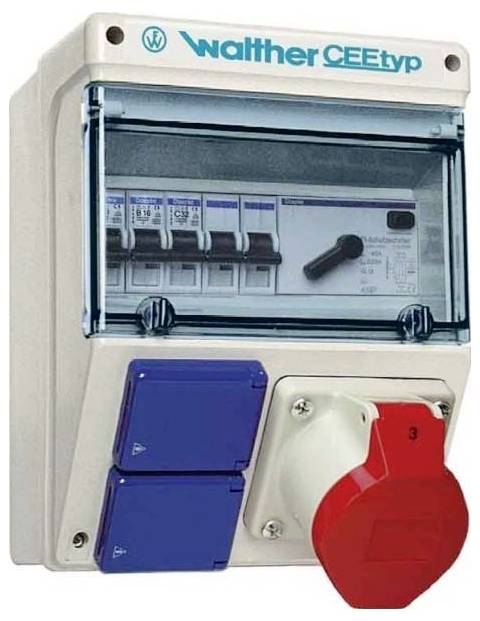

Walther Werke Rozdzielacz prądowy CEE 6920117 6920117

Karta katalogowa (PDF)

Niedostępne

Zgłoś wątpliwości prawne

Cechy produktu

Połączenie gniazda w: 32 A m RCD typu A.

Obudowa (692) z bezsilikonowego i bezhalogenowego komputera PC/ABS
Kolor: Podobny do RAL 7035 -jasnoszary-
Za pomocą uniewinni przezroczysta pokrywa
Klasa ochrony II
Klasyfikacja ogniowa: V0

Dane techniczne

Rodzaj produktu: Rozdzielacz prądowy CEE

Ilość Sprzęgów CEE 16A 5 pin: 1

Liczba gniaz uziemionych: 2

Wejścia: 3

Wyjścia: 4

Napięcie wyjściowe znamionowe: 400 V

: IP44

Poziom ochronny: Wyłącznik ochronny FI : FI z IFN 0,03 a (standard)

Kolor: szaro-biały (ral 7035)

Waga: 2.4

Wymiary: (D x S x W) 237 x 183 x 237 mm

Długość produktu: 237 mm

Szerokość produktu: 183 mm

Wysokość produktu: 237 mm

Wejścia (Rozdzielacz CEE): Wtyczka CEE 32 A 5 pinowa

Wyjścia (Rozdzielacz CEE): Złącze CEE 16 A 5 pinowe

Zawartość: 1 szt.

Ilość styków: 5

Głębokość produktu: 152 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2305610 Walther Werke Rozdzielacz prądowy CEE 6920117 6920117

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2305610 Walther Werke Rozdzielacz prądowy CEE 6920117 6920117

Opis

Połączenie gniazda w: 32A z RCD typu a, 3 MCBs, wyjściem CEE 16A, 2 kondensatory i złączem do 25mm2 10P

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Podłączenie:
2 wytłaczanie u góry i na dole M25/M32/M40
1 przyłącze do 25mm2 10P
wyjścia/zabezpieczenie:
1 wyłącznik ochronny różnicowy (RCD) 4P 40A/30mA -a-
1 gniazdo montażowe CEE
3P 16A 5 P 400V z wyłącznikiem nadmiarowo-prądowym (MCB) 16A 16
a -C- 2 16A 230 V
, każda z 1 wyłącznikiem nadmiarowo-prądowym (MCB) 1P -C-

Uwagi

Zabezpieczenie wyłączników LS

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
