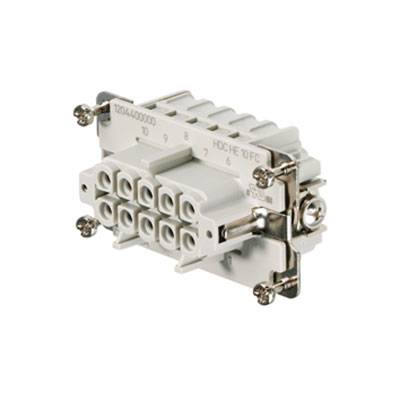

Weidmüller 1204400000 Wkładka złącza żeńskiego RockStar® HDC HE 10 + PE zaciskane 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wkładka złącza żeńskiego
Połączenie komponentów
zaciskane
Seria wtyków RockStar
RockStar® HDC HE
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
10 + PE
Karta katalogowa (PDF)
5 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
48,37 zł
3
6% = 2,68 zł
45,69 zł
5
8% = 3,75 zł
44,62 zł
10
9% = 4,46 zł
43,91 zł
25
11% = 5,26 zł
43,11 zł
50
13% = 6,15 zł
42,22 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (48,37 zł / Sztuka)
48,37 zł
59,50 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 5 sztuka
Cechy produktu
wkład HDC, złącze żeńskie, 500 V, 16 A, Liczba biegunów: 10, Przyłącze zagniatane, Wielkość konstrukcyjna: 4
- HDC HE 10 FC
Dane techniczne
- Waga netto: 40 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 33,5 mm
- głębokość: 64 mm
- wysokość gniazdo: 33,5 mm
- długość podstawy: 64 mm
- wielkość: 4
- seria:
- Napięcie znamionowe HE (DIN EN 61984): 500 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 6 kV
- prąd znamionowy (DIN EN 61984): 16 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniona włóknem szklanym (UL i kolejowe-wykwalifikowany)
- grupa izolacji: IIIa
- - cykle połączeń AG: ≥ 500
- cykli połączeń au: ≥ 500
- PE rodzaj połączenia: Śrubowe
- przekrój przewodu AWG (PE), maks.: AWG 12
- przekrój przewodu AWG (PE), min.: AWG 20
- długość ściągania izolacji: 7,5 mm
- przyłącze PE:
- Moment dokręcenia 10 mm maks. Do przyłącza PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar końcówki krzyżakowej: Rozmiar
- PH1, ostrze płaskie (przyłącze PE): SD 0,8 x 4,0
- Rodzaj produktu
Wkładka złącza żeńskiego
- Seria wtyków RockStar
RockStar® HDC HE
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
zaciskane
- Łączna ilość styków
10 + PE
- Maksymalne pole przekroju przewodnika
4 mm²
- Ilość styków
10
- Minimalne pole przekroju przewodnika
0.5 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
34
33.5 mm
64 mm
500 V
10
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 201598 Weidmüller 1204400000 Wkładka złącza żeńskiego RockStar® HDC HE 10 + PE zaciskane 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 201598 Weidmüller 1204400000 Wkładka złącza żeńskiego RockStar® HDC HE 10 + PE zaciskane 1 szt.
Opis
Weidmüller 1204400000 |Płaszczyzna przyłączania przewodów jest rozplanowana jako terminal do zagniatania. Od dziesięcioleci stosuje się cenioną przyłączeniową technikę zagniatania. Piny do zagniatania nie należą do zakresu dostawy wkładek. Liczba biegunów: 10 prąd pomiarowy: 16 A napięcie pomiarowe: 500 V napięcie znamionowe według UL/CSA: 600 V AC/DC Złącze zagniatane
