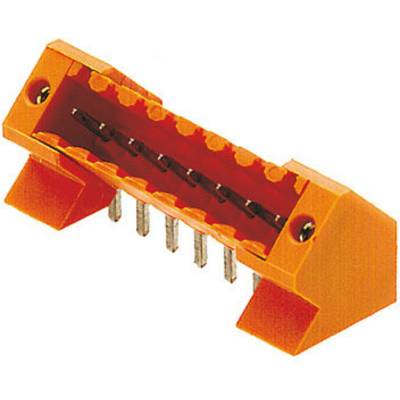

Zdjęcie poglądowe
Zdjęcie poglądowe
Weidmüller 1643410000 Listwa połączeniowa Łączna ilość styków 10 Ilość rzędów 1 42 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Listwa połączeniowa
Łączna ilość styków
10
Wymiary siatki
3.5 mm
Zawartość
42 szt.
Ilość pinów
10
Karta katalogowa (PDF)
Liczba (Rozmiar opakowania 42 szt.)
Suma (10,82 zł / Sztuka)
454,47 zł
559,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Złącze płytek drukowanych, kołnierz, THT złącze do lutowania, 3.50 mm, ilość biegunów: 8, 135°, długość: 3.2 mm, cynowane, pomarańczowy, Box.
- Ilość pinów 10
- Ilość rzędów 1
- Opis 42 szt.
Dodatkowe informacje:
Dane techniczne
- Głębokość: 13.2 mm
- Montaż na PCB: połączenie lutowane THT
- Kąt odejścia: 135°
- Liczba pinów lutowniczych na biegun: 1
- Średnica otworu montażowego: 1,4 mm
- Materiał izolacyjny: PBT
- Temperatura przechowywania od -25 °C do +55 °C
- Ochrona przed dotykiem: IP10
- Siła łączenia/biegun: 10 N
- Siła ciągnąca/biegun: 10 N
- Prąd krótkotrwały wytrzymywany: 3 x 1s przy 100 A
- Długość pinu lutowniczego: 3,2 mm
- Rodzaj produktu
Listwa połączeniowa
- Łączna ilość styków
10
- Ilość pinów
10
- Ilość rzędów
1
- Wymiary siatki
3.5 mm
- Natężenie znamionowe
10 A
- Natężenie znamionowe - zaokrąglone
10 A
- Ilość pinów w rzędzie
10
- Połączenie komponentów
THT
lutowane
- Kolor
pomarańczowy
- Materiał obudowy
PA
- Numer katalogowy producenta
1643410000
- Zawartość
42 szt.
- Materiał styku
CuSn (brąz)
- Szerokość produktu
42 mm
- Wysokość produktu
16.2 mm
- Maksymalna temperatura
+100 °C
- Minimalna temperatura
-50 °C
- Model katalogowy producenta
SL 3.50/10/135F 3.2SN OR BX
- Wymiary
(S x W) 42 mm x 16.2 mm
- Rezystancja styku
|5 mΩ
- Rezystancja izolacji
100 MΩ
- Wykończenie strony ze wtykami
ocynowany
- Wymiary
42 mm x 16.2 mm x 13.2 mm
- Napięcie znamionowe
300 V
- Ilość styków
10
- Zgodne z RoHS
Tak
- Cykle łączenia
25
- Długość kołka
3.2 mm
Do pobrania
Karta katalogowa
Karta katalogowa 1765417 Weidmüller 1643410000 Listwa połączeniowa Łączna ilość styków 10 Ilość rzędów 1 42 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1765417 Weidmüller 1643410000 Listwa połączeniowa Łączna ilość styków 10 Ilość rzędów 1 42 szt.
Opis
Złącze wtykowe płytek drukowanych z innowacyjną technologią połączeń zapewnia bezpieczną i intuicyjną obsługę.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
