Weidmüller 1926380000 Terminal dwupoziomowy 4 mm² Ilość styków 16 pomarańczowy 5 szt.

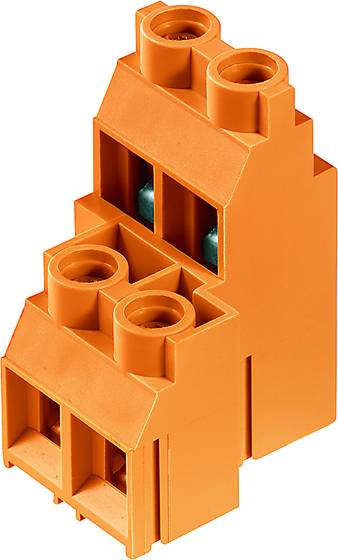

Pomarańczowa wtyczka plastikowa z trzema otworami górnymi i trzema dolnymi, używana do połączeń elektrycznych.

Rodzaj produktu

Terminal dwupoziomowy

Wymiary siatki

9.52 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

do PCB

terminal śrubowy

Karta katalogowa (PDF)

Dostawa w pt. 4.12

Liczba (Rozmiar opakowania 5 szt.)

Sztuki

Suma (33,98 zł / Sztuka)

169,92 zł

209,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze zaciskowe do PCB

Opis 5 szt.

Dodatkowe informacje:

Dane techniczne

Model katalogowy producenta: LL2N 9.52/16/90 5.0SN OR BX

Rodzaj produktu: Terminal dwupoziomowy

Wymiary siatki: 9.52 mm

Ilość rzędów: 2

Ilość pinów w rzędzie: 16

Ilość styków: 16

Seria (zaciski): LL

Minimalna długość ściągania izolacji: 7 mm

Maksymalna długość ściągania izolacji: 7 mm

Połączenie komponentów: do PCB
terminal śrubowy

Natężenie znamionowe: 30 A

Minimalny przekrój przewodu elastycznego: 0.22 mm²

Natężenie znamionowe - zaokrąglone: 30 A

Minimalny przekrój przewodu sztywnego: 0.18 mm²

Maksymalny przekrój przewodu elastycznego: 4 mm²

Maksymalny przekrój przewodu sztywnego: 6 mm²

Minimalna średnica przewodu (system AWG): 26

Kierunek podłączania: równolegle do PCB

Maksymalna średnica przewodu (system AWG): 10

Materiał styku: stop Cu, cynowany

Kolor: pomarańczowy

Izolacja przewodów: tak

Kierunek operacji: prostopadle do PCB

Waga: 28.6 g

Numer katalogowy producenta: 1926380000

Produkt przemysłowy: tak

Zawartość: 5 szt.

Napięcie znamionowe: 300 V

Szerokość produktu: 76.76 mm

Wysokość produktu: 33.9 mm

Długość produktu: 28 mm

Typ: LL2N 9.52/16/90 5.0SN OR BX

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 375387 Weidmüller 1926380000 Terminal dwupoziomowy 4 mm² Ilość styków 16 pomarańczowy 5 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 375387 Weidmüller 1926380000 Terminal dwupoziomowy 4 mm² Ilość styków 16 pomarańczowy 5 szt.

Opis

Weidmüller 1926380000 |Dwurzędowy zacisk do płytek drukowanych ze sprawdzonym złączem pałąkowym w rastrze 9,52 mm, kierunek odgałęzienia przewodu w wersji 90°. 1000 volt i przekrój przewodu 6 mm² do 32 A. 0,18 - 6,0mm² (IEC) / 26 - 10 AWG (UL) 1000 V (IEC) / 300 V (UL) 32 A (IEC) / 30 A (UL)
