Weidmüller 1977310000 Terminal dwupoziomowy 4 mm² Ilość styków 16 pomarańczowy 20 szt.

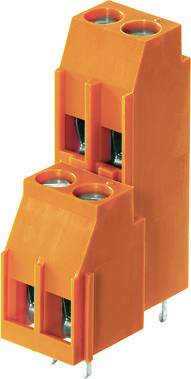

Pomarańczowa elektryczna kostka zaciskowa z czterema punktami przyłączeniowymi, ułożonymi warstwowo jeden nad drugim, na białym tle.

Rodzaj produktu

Terminal dwupoziomowy

Wymiary siatki

5 mm

Ilość pinów w rzędzie

Ilość styków

Połączenie komponentów

do PCB

terminal śrubowy

Karta katalogowa (PDF)

Dostawa w pon. 7.12

Liczba (Rozmiar opakowania 20 szt.)

Sztuki

Suma (28,01 zł / Sztuka)

560,16 zł

689,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 81,29 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złącze zaciskowe do PCB

Opis 20 szt.

Dodatkowe informacje:

Dane techniczne

Model katalogowy producenta: LL2N 5.00/16/90 3.2SN OR BX

Rodzaj produktu: Terminal dwupoziomowy

Wymiary siatki: 5 mm

Ilość rzędów: 2

Ilość pinów w rzędzie: 16

Ilość styków: 16

Seria (zaciski): LL

Minimalna długość ściągania izolacji: 6 mm

Maksymalna długość ściągania izolacji: 6 mm

Połączenie komponentów: do PCB
terminal śrubowy

Natężenie znamionowe: 20 A

Minimalny przekrój przewodu elastycznego: 0.5 mm²

Natężenie znamionowe - zaokrąglone: 20 A

Minimalny przekrój przewodu sztywnego: 0.5 mm²

Maksymalny przekrój przewodu elastycznego: 4 mm²

Maksymalny przekrój przewodu sztywnego: 6 mm²

Minimalna średnica przewodu (system AWG): 26

Kierunek podłączania: równolegle do PCB

Maksymalna średnica przewodu (system AWG): 12

Materiał styku: stop Cu, cynowany

Kolor: pomarańczowy

Izolacja przewodów: tak

Kierunek operacji: prostopadle do PCB

Waga: 28.6 g

Numer katalogowy producenta: 1977310000

Produkt przemysłowy: tak

Zawartość: 20 szt.

Napięcie znamionowe: 300 V

Szerokość produktu: 38.19 mm

Wysokość produktu: 34.32 mm

Długość produktu: 21.99 mm

Typ: LL2N 5.00/16/90 3.2SN OR BX

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 390338 Weidmüller 1977310000 Terminal dwupoziomowy 4 mm² Ilość styków 16 pomarańczowy 20 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 390338 Weidmüller 1977310000 Terminal dwupoziomowy 4 mm² Ilość styków 16 pomarańczowy 20 szt.

Opis

Weidmüller 1977310000 |Wielorzędowe zaciski do płytek drukowanych ze sprawdzonym złączem pałąkowym w rastrze 5,00 mm i 5,08 mm, kierunek odgałęzienia przewodu w wersji 90°. Do przewodów o przekroju do 6,0 mm². 0,20 - 6,0mm² (IEC) / 26 - 12 AWG (UL) 500 V (IEC) / 300 V (UL) 32 A (IEC) / 20 A (UL)
