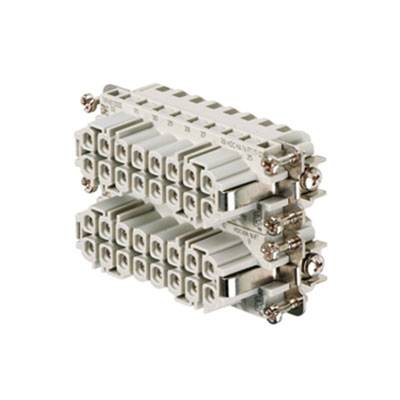

Weidmüller HDC HA 16 FT 17-32 1896810000 Wkładka złącza żeńskiego 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wkładka złącza żeńskiego
Połączenie komponentów
sprężynowe
Seria wtyków RockStar
RockStar® HDC HA
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
16 + PE
Karta katalogowa (PDF)
5 Sztuki
Pokaż produkty alternatywne
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
88,62 zł
3
5% = 4,40 zł
84,22 zł
5
7% = 6,15 zł
82,47 zł
10
9% = 7,76 zł
80,86 zł
25
10% = 8,64 zł
79,98 zł
50
11% = 10,12 zł
78,50 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (88,62 zł / Sztuka)
88,62 zł
109,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 5 sztuka
Cechy produktu
wkład HDC, złącze żeńskie, 250 V, 16 A, Liczba biegunów: 16, złącze sprężynowe, Wielkość konstrukcyjna: 5
- HDC HA 16 FT 17-32
Dane techniczne
- Waga netto: 62 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 23 mm
- wysokość: 31,1 mm
- głębokość: 73 mm
- wysokość gniazdo: 31,1 mm
- długość podstawy: 73 mm
- wielkość: 5
- seria:
- Napięcie znamionowe (DIN EN 61984): 250 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 4 kV
- prąd znamionowy (DIN EN 61984): 16 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i certyfikat kolejowy)
- grupa izolacji: IIIa
- cykle wtykowe AG: ≥ 500
- rodzaj połączenia PE: Połączenie śrubowe
- przewodu AWG (PE), maks.: AWG 14
- przekrój przewodu AWG (PE), min.:
- Długość ściągania izolacji AWG 20: Długość ściągania izolacji
- 10 mm przyłącze PE: 8 mm
- moment obrotowy maks. PE: Złącze PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar końcówki krzyżakowej: Rozmiar
- ostrza PH1, szczelina (PE): SD 0,8 x 4,0
- powierzchnia: Srebrny pasywowany
- materiał: Stop miedzi
- wymiar ostrza płaskie (połączenie śrubowe): SD 0.5 x 3.0
- Rodzaj produktu
Wkładka złącza żeńskiego
- Seria wtyków RockStar
RockStar® HDC HA
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
sprężynowe
- Łączna ilość styków
16 + PE
- Maksymalne pole przekroju przewodnika
2.5 mm²
- Ilość styków
16
- Minimalne pole przekroju przewodnika
0.25 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
23
31.1 mm
73 mm
250 V
16
Bus
-40-125 °C
V0
4 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 204606 Weidmüller HDC HA 16 FT 17-32 1896810000 Wkładka złącza żeńskiego 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 204606 Weidmüller HDC HA 16 FT 17-32 1896810000 Wkładka złącza żeńskiego 1 szt.
Opis
Weidmüller 1896810000 |Mała i wąska seria HA znajduje zastosowanie na ograniczonej przestrzeni. Płaszczyzna przyłączania przewodów jest rozplanowana jako element na zasadzie sprężyny pociągowej. Dzięki temu praktycznie nie wymaga konserwacji przy istnieniu pewnego i trwałego połączenia odpornego na wibracje. Liczba biegunów: 32 prąd pomiarowy: 16 A napięcie pomiarowe: 250 V napięcie znamionowe według UL/CSA: 600 V AC/DC Przyłącze sprężynowe
